МИНИСТЕРСТВО ТРАНСПОРТА РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА
Саратовский техникум железнодорожного транспорта – филиал федерального государственного бюджетного образовательного учреждения высшего профессионального образования
«Самарский государственный университет путей сообщения»
СТЖТ – филиал СамГУПС
Лекции
для студентов специальности 190623 «Техническая эксплуатация подвижного состава железных дорог» по дисциплине ОП.03.
«ЭЛЕКТРОТЕХНИКА».
(Составитель Локтионов О. Б.)
Саратов
2013г.
Составитель (автор): Локтионов О. Б., преподаватель СТЖТ- филиала СамГУПС.
Рецензенты: Внутренний ─ Бессонов В. В., председатель ЦМК «Техническая эксплуатация подвижного состава железных дорог» СТЖТ – филиал СамГУПС. Внешний ─ Шепс Г. Я., доктор технических наук, заслуженный учитель РФ, председатель ЦМК «Монтаж и наладка автоматизированных систем» СТОТиФ.
|
Содержание.
Введение……………………………………………………………………………………...4
1. Электростатика……………………………………………………………………….. 5
1.1 Электрическое поле………………………………………………………..………….5
1.2 Электрическая ёмкость и конденсаторы…………………………………….……..8
2. Электрические цепи постоянного тока…………………………………….………10
2.1 Электрический ток, сопротивление, проводимость………….…………………..10
2.2 Электрическая энергия и мощность………………………………………………..14
2.3 Расчёт электрических цепей постоянного тока………………………….………..18
2.4 Расчёт цепей методом преобразования…………………………………………….23
2.5 Химические источники электрической энергии………………………………….26
3. Электромагнетизм…………………………………………………………………….28
3.1 Магнитное поле постоянного тока………...………………………………………..28
3.2 Электромагнитная индукция………………………………………………………..31
4. Электрические цепи переменного однофазного тока…………………………….33
4.1 Синусоидальный электрический ток…………….…………………………………33
4.2 Цепь переменного тока с последовательным соединением элементов.………..39
4.3 Цепь переменного тока с параллельным соединением элементов ………….....43
4.4 Резонанс в электрических цепях переменного однофазного тока…………..…..47
4.5 Комплексный метод расчёта цепей синусоидального тока………………….…...52
5. Трёхфазные цепи…………………………………………………………………….....54
5.1 Получение трёхфазного тока………………………………………………..………..54
5.2 Расчёт цепей трёхфазного тока…………..………………………………….……….58
6. Цепи несинусоидального тока……………..…………………………………….…...69
6.1 Несинусоидальные токи………………………………………………………………69
7. Электрические измерения……………………………………………………………74
7.1 Измерения. Стрелочные измерительные приборы……………………………….74
7.2 Измерение сопротивления, мощности, энергии. Цифровые приборы. Осциллограф…………………………………………………………………………..80
8. Электрические машины………………………………………………………………86
8.1 Трансформаторы…………………………………………………………...………….86
8.2 Электрические машины постоянного тока……………………...…………………91
8.3 Электрические машины переменного тока………………………………………..97
Список использованных источников………………………………………………..….103
Введение.
Электротехника является областью науки, которая занимается изучением электротехнических и магнитных явлений и их техническим использованием в практических целях.
Интенсивное использование электрической энергии связано со следующими ее особенностями: возможностью достаточно простого и экономичного преобразования в другие виды энергии (механическую, тепловую, лучистую и т.д.); возможность централизованного и экономичного получения на различных электростанциях; простой передачи с помощью линий электропередачи с малыми потерями на большие расстояния к потребителям.
Высокая рентабельность и конкурентоспособность современных предприятий базируется на полной механизации и автоматизации производственных процессов. Решение этих задач требует создания автоматизированных систем управления на основе современной электротехнической и электронной аппаратуры и электрооборудования. Во всех отраслях производства с помощью электротехнической аппаратуры осуществляется управление производственными механизмами, автоматизация их работы, контроль за ведением производственного процесса, обеспечение безопасности обслуживания и т.д. Следовательно, функции электротехнических устройств машин настолько значительны по сравнению с их механической частью, что именно они во многом определяют такие важные показатели, как производительность, качество и надежность создаваемой продукции.
В курсе "Электротехника" осуществляется анализ явлений, происходящих в электрических и магнитных цепях. Изучаются вопросы связанные с установившимися и переходными процессами, с расчетами цепей постоянного переменного тока, с устройством и принципом действия трансформаторов, электромагнитных устройств, электрических машин постоянного и переменного тока, информационных электрических машин.
Знание перечисленного материала дает возможность будущим специалистам свободно разбираться в устройстве и принципе действия разнообразной электротехнической аппаратуры, электрических машин и оборудования и грамотно использовать их в практической деятельности.
1. Электростатика.
1.1 Электрическое поле.
Всякое тело содержит большое количество заряженных частиц. Элементарная частица протон имеет заряд, которому условно приписан положительный знак, электрон – отрицательный. Разноимённозаряженные частицы или тела притягиваются друг к другу, одноимённозаряженные – отталкиваются.
Электромагнитное поле характеризуется двумя взаимно связанными составляющими : магнитным полем и электрическим полем, которые выявляются по силовому действию на заряженные частицы или тела. Электрическое поле неподвижных зарядов называется электростатическим. Электрическое поле обладает энергией, которую называют электрической энергией.
Напряжённость электрического поля Е определяется отношением силы F , с которой поле заряженных частиц или тел действует на точечный пробный заряд q , находящийся в данной точке поля, к величине этого заряда:
E=F/q.

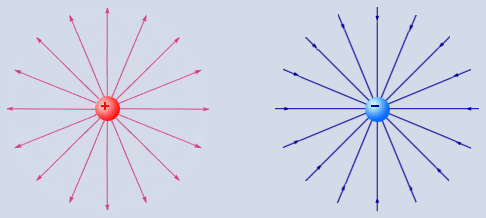

Напряжённость поля имеет величину и направление, т.е. напряжённость величина векторная. Электрическое поле графически изображается линиями напряжённости электрического поля. Линии напряжённости проводятся так, чтобы вектор напряжённости поля был направлен по касательной к ней. Линия напряжённости начинается на положительном заряде, заканчивается на отрицательном, т. о. она не замкнутая. Поле называется однородным, если во всех его точках векторы напряжённости равны.

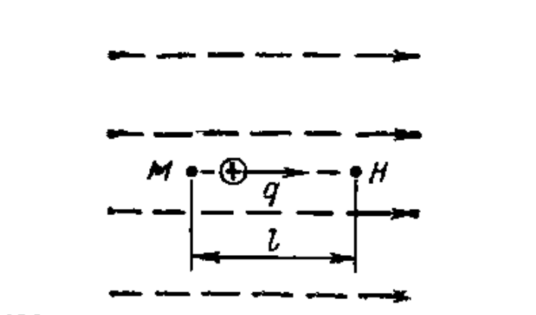

Допустим, что положительный точечный заряд q переместился в однородном электрическом поле под действием сил этого поля из точки М в точку Н на расстояние l в направлении поля.
Совершаемая при этом работа:
A=Fl=Eql
Величина, определяемая отношением работы по перемещению точечного положительного заряда q между двумя точками поля к величине заряда, называется электрическим напряжением между точками М и Н:
U=A/q
В однородном поле
U=A/q=Eql/q=El
Единицы измерения.
.
Длина (l) - метр (М).
Сила (F) - ньютон (Н).
Работа (А) – джоуль (Дж).
Электрический заряд (q) - кулон (Кл).
Электрическое напряжение (U) - вольт (В), поэтому 1В=1 Дж/1 Кл.
Напряжённость электрического поля (Е) – вольт на метр (В/М).
Потенциальная энергия, отнесённая к величине заряда, находящегося в какой либо точке электрического поля называется потенциалом этой точки.
f=W/q
где f потенциал точки в вольтах, а W потенциальная энергия заряда q в этой точке в джоулях.
При перемещении заряда q из точки М в точку Н , производимая работа равна изменению запаса потенциальной энергии поля:
A = Wм-Wн= fмq-fнq = q(fм-fн)
Откуда
Uмн = A/q = q(fм-fн)/q = fм-fн
Т.о. напряжение между двумя точками электрического поля равно разности потенциалов этих точек. Если потенциал ,например, точки Н будет равен 0, то напряжение будет равно потенциалу точки М , т.е. напряжение между данной точкой электрического поля и другой произвольно выбранной точкой, потенциал которой принят равным 0, является потенциалом данной точки поля.
Сила, с которой взаимодействуют заряды, определяется законом Кулона, который определяет, что сила взаимодействия двух неподвижных точечных заряженных тел прямо пропорциональна произведению зарядов этих тел, обратно пропорциональна квадрату расстояния между ними и зависит от среды, и выражается формулой:
F = q1 • q2 / 4 • π • l2 • εα
Где q1 и q2 заряды точечных тел, Кл, l – расстояние между их центрами, М, εα - абсолютная диэлектрическая проницаемость среды (Ф/М), в которой находятся заряженные тела (табличное).
Все вещества делятся на проводники, изоляторы (диэлектрики) и полупроводники. Проводники 1 рода это металлы и сплавы. В них электрический ток создаётся перемещением электронов. Проводники второго рода это расплавы солей, растворы кислот , солей , щелочей. Это проводники с ионной проводимостью. Диэлектрики при нормальных условиях обладают ничтожной проводимостью, поэтому условно считаются изоляторами. Их характеризует величина, которая называется диэлектрической проницаемостью. Единица измерения фарад на метр (Ф/М). Диэлектрическая проницаемость вакуума 8,85•10-12 Ф/М. Полупроводники занимают промежуточное место по электропроводности. Обладают электронной и дырочной проводимостью.
