3.3. Генератори на биттях

На мал. 3.3 приведена структурна схема генератора на биттях (ИГ-300). Принцип її дії складається у впливі на модулятор М напруги від двох високочастотних генераторів, і , і одержанні на виході після фільтрації різницевої низької частоти .

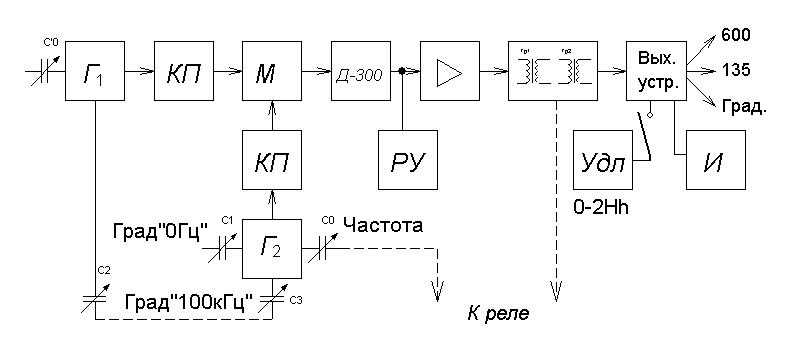

Мал. 3.3. Структурна схема генератора на биттях (ИГ-300)

Генератор ИГ-300 має робочий діапазон частот 0,2—300 кГц при основній похибці установки частоти Гц; вихідний рівень потужності в межах — Нп; вихідний опір 600 або 135 Ом з похибкою не більш 15%. Коефіцієнт гармонік у всьому частотному діапазоні не більш 3%.

У схемі мал. 3.3 генератор виробляє синусоїдальні коливання постійної частоти Мгц. Генератор з змінною частотою виконаний по такій же схемі, як і . У контурі генератора крім постійних елементів і (не показаних на схемі) є конденсатор перемінної ємності , що забезпечує зміну частоти генератора у межах 1,7—1,4 Мгц ( ).

На осі цього конденсатора укріплена контактна група, що замикає ланцюг реле, що робить переключення вихідних трансформаторів і . У залежності від діапазону одержуваних від генератора частот включається або низькочастотний трансформатор (до 30 кГц), або при спрацьовуванні реле — високочастотний (від 10 до 300 кГц).

Напруга від генераторів , і надходить на модулятор М через катодні повторювачі КП, уведені для узгодження еквівалентного опору контуру з низьким вхідним опором модулятора. На виході модулятора включений фільтр нижніх частот Д-300, що має смугу пропущення (0,2—300 кГц). Потенціометр РУ на виході фільтра дає можливість плавно регулювати рівень напруги, що надходить на вхід підсилювача, у межах 2 Нп. Виділене за допомогою фільтра напруга різницевої частоти надходить на широкосмуговий трьохкаскадний підсилювач із глибоким (близько 35 дБ) негативним зворотнім зв'язком, що забезпечує стабільність роботи підсилювача і достатню малість коефіцієнта гармонік.

У вихідному пристрої можливе включення автоматично узгоджується з вихідним опором генератора подовжувача з загасанням 2 Нп.

Вимірювач рівня (включений перед подовжувачем) при зміні значень вихідного опору генератора автоматично змінює чутливість так, що при погодженому навантаженні завжди показує рівень потужності на вході подовжувача.

Генератор живиться від мережі змінного струму напругою 110, 127 або 220 В або від джерел постійного струму напругою 220 і 24 В.

При підготовці приладу до роботи потрібні попередній прогрів протягом 30 хвилин і перевірка частоти по опорних крапках. Необхідність такої перевірки, будучи головним недоліком генераторів на биттях, випливає з основного їхнього достоїнства — можливості одним регулюванням одержати великий коефіцієнт перекриття (1500), що обумовлює і практичну сталість вихідної напруги у всьому діапазоні різницевих частот. Дійсно, останні міняються в десятки разів при зміні частоти на одиниці відсотків і, отже, при практичній відсутності причин для зміни вихідної потужності. Це зручно, особливо при знятті частотних характеристик. Однак і зміни частот і від різних випадкових причин (насамперед, від зміни температури і напруги живильної мережі), незначні стосовно і різко змінять значення вихідної різницевої частоти.

Тому попередня перевірка частоти по опорних точках є обов'язковою умовою правильної експлуатації генераторів на биттях. При тривалих вимірюваннях треба її повторювати. При перевірці нуля встановлюють (але не ) і, регулюючи значення ємності , домагаються спочатку помітних коливань стрілки ВР ( Гц), потім уповільнення цих коливань і, нарешті, їхнього припинення при положенні стрілки в лівому краю шкали (тому що при також стає рівним нулеві). При перевірці за другою опорною точкою (особливо необхідної для частот більш 50 кГц) установлюють частоту кГц і, регулюючи ємність (одночасно для збереження першої опорної точки міняється і С2), домагаються фактичної рівності кГц. Індикатором служить неонова лампочка, не показана на схемі і включена на виході генератора; поки вона світиться, кГц. При кГц включений в один з підсилювальних каскадів і розрахований на 100 кГц резонатор закоротить цей каскад, і лампочка гасне.

Часто при настроюванні на 100 кГц усе-таки порушується установка нуля, і приходиться повторювати настроювання кілька разів.
