8.4.8. Синхронные генераторы типа гсф

Синхронные генераторы типов ГСФ-100 и ГСФ-200 мощностью соответственно 100 и 200 кВт предназначены для работы в стационарных или передвижных дизель-электрических установках.

Генераторы имеют фланцевое исполнение, один конический конец вала и соединяются с приводом при помощи упругой пальчиковой муфты. Рассчитаны на работу в невзрывоопасной среде при температуре окружающего воздуха от — 50 до 50 °С в режиме S1. Допускают крен 28,5° и дифферент до 15°. Исполнение по степени защиты от влияния окружающей среды IP21 у генераторов типа ГСФ-ЮОМ и IP23 у генераторов типа ГСФ-200. Климатическое исполнение У и Т; категория размещения 2.

Изоляция обмоток статора и ротора -влагостойкая, класса нагревостойкости Н.

Возбуждение генераторов — от статической системы, обеспечивающей изменение тока возбуждения при изменении нагрузки. Начальное возбуждение — от аккумуляторной батареи.

Номинальная частота тока генераторов 50 Гц, номинальная частота вращения 1500 об/мин. Генераторы имеют следующие технические данные:

ГСФ-ЮОМ ГСФ-200

Напряжение, В ...                                230(400)                                              230(400)

Мощность, кВт ...                                                                         100 200

Ток статора, А . . .                                 314(181)                                              625(361)

Коэффициент мощности                                                                        0,8 0,8

КПД, %......                                                                              89 92

Момент инерции ротора, кг-м2.....                                                                 3,23 4

Удельная материалоемкость, кг/кВт ....                                                                                      9 7,3

Генераторы изготовляются в соответствии с ТУ 16-512.365-75.

8.4.9. Синхронные генераторы типа габ

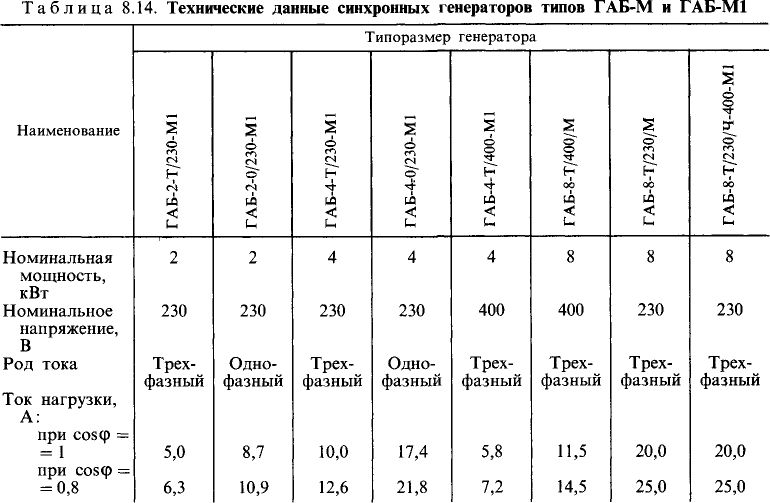

Синхронные генераторы типа ГАБ (табл. 8.14) входят в комплект бензоэлектри-ческих агрегатов типа АБ, предназначенных для работы в качестве перевозных источников энергии.

Бензоагрегаты обеспечивают нормальную работу при температуре окружающего воздуха от + 50 до -50° С (для тропического исполнения — от + 50 до —10 °С), при относительной влажности до 98% при температуре до + 25 °С (для тропического исполнения — при температуре до + 50 °С), при высоте установки над уровнем моря до 1000 м. При увеличении высоты установки до 2000 м мощность агрегатов снижается на 20 %, при увеличении высоты до 3000 м — на 30%.

В качестве первичных двигателей в агрегатах АБ-2-М1 применен бензиновый двигатель типа УД-15Г, в агрегатах АБ-4-М1 — бензиновый двигатель типа УД-25Г, в агре-

гатах АБ-8-Т-М — двигатель типа «Москвич». Частота вращения вала генераторов 3000 об/мин.

Генераторы непосредственно сочленены с валом двигателя, имеют фланцевое исполнение. Корпус генераторов отлит из алюминиевого сплава. В верхней части корпуса находится отсек для размещения блока выпрямителей.

В пазы статора заложены две обмотки: силовая и дополнительная, которая служит для самовозбуждения генератора. Ротор генератора выполнен с двумя явно выраженными полюсами, на которых располагаются катушки обмотки возбуждения. Для обеспечения самовозбуждения генератора между катушками возбуждения размещены два постоянных магнита. Электродвижущая сила, наводимая потоком постоянных магнитов в дополнительной обмотке статора, через диоды подается на обмотку возбуждения через контактные кольца. Самовозбуждение генератора происходит при номинальной частоте вращения и отключенной нагрузке.

При любой симметричной нагрузке напряжение генераторов может быть установлено ручным регулированием в пределах

Примечания: 1. Бензоагрегаты имеют такое же обозначение, как и генераторы, но без буквы «Г», например АБ-2-Т/230-М1.

2.                    Номинальная частота тока генератора типа ГАБ-8-Т/230/Ч-400-М1 400 Гц, остальных 50 Гц.

3.                  cos<p_HOM = 0,8

380-400 В для генераторов с С/_ном = 400 В и в пределах 218 — 230 В для генераторов с U_H0M = 230 В. При изменении нагрузки от холостого хода до номинальной во время работы с коэффициентом мощности от 0,8 до 1 напряжение генераторов автоматически поддерживается в пределах + 4 %. Разность между наибольшей и наименьшей частотами тока при изменении нагрузки от холостого хода до номинальной для генераторов на 50 Гц не превышает 2 Гц. У генератора ГАБ-8-Т/400/Ч-400-М1 разность частот при изменении нагрузки от нагрузки холостого хода до номинальной не превышает 16 Гц, а при изменении нагрузки от 50% до номинальной — 10 Гц.

Генераторы допускают перегрузку на 10% сверх номинальной мощности в течение 1 ч при температуре окружающей среды не выше 35 °С и установке на высоте над уровнем моря до 500 м (для генератора ГАБ-8-Т/400/Ч-400-М1 - до 1000 м).

Генераторы трехфазные синхронные.
