8.4.6. Синхронный генератор типа бгсп 17-61-8
Синхронный генератор типа БГСП 17-61-8 с бесщеточной системой возбуждения предназначен для комплектации мощных дизельных станций, размещенных в железнодорожном вагоне.
Основные технические данные генератора
Мощность, кВА....... 2500
Напряжение, В........ 6300
Частота, Гц......... 50
Частота вращения, об/мин . . . 750
Коэффициент мощности .... 0,8
КПД*, %.......... 95,7
Степень защиты по ГОСТ
17494-72......... 1Р43
Габаритные размеры, мм:
длина......... 2000
ширина......... 2070
высота......... 1820
Удельные показатели:
масса, кг/(кВ А)...... 4,40
объем, м3/(кВА)..... 3,02
площадь, м2/(кВА) . . . .1,66 10~3
* С учетом потерь в системе возбуждения.
В генераторе применено воздушное охлаждение по разомкнутому циклу.
Сердечник статора запрессован в ста-
нину. Пазы статора — открытые. Обмотка — петлевая двухслойная с термореактивной изоляцией.
Ротор изготовлен с явно выраженными полюсами. Остов ротора и сердечники полюсов собраны из отдельных штампованных стальных листов. Обмотка полюсов выполнена из неизолированной шинной меди, гнутой на ребро. В полюсных наконечниках расположена демпферная обмотка из круглых латунных стержней.
В генераторе применена бесщеточная система возбуждения, состоящая из синхронного возбудителя, у которого неподвижный индуктор расположен внутри вращающегося якоря, и трехфазного преобразователя. Обмотка возбуждения возбудителя питается через тиристорный преобразователь, выполненный по однофазной двухполупериодной выпрямительной схеме, от однофазной дополнительной обмотки статора. Дополнительная и основная обмотки статора имеют одно и то же число пар полюсов. При холостом ходе и в номинальном режиме генератора возбуждение возбудителя обеспечивается от напряжения основной частоты дополнительной обмотки, а в режимах коротких замыканий статора — от ЭДС высших гармоник поля, наводимых в дополнительной обмотке статора.
В генераторе используются подшипники скольжения с принудительной системой смазки, объединенной с системой смазки дизеля.
8.4.7. Синхронные генераторы серий ос и есс
Синхронные генераторы серий ОС и ЕСС, трехфазные, со статической системой возбуждения и автоматическим регулированием напряжения, предназначены для продолжительного режима работы. Они служат источниками переменного тока частотой 50 Гц и номинальным напряжением 230 и 400 В в стационарных и передвижных электроустановках. Общие технические требования к генераторам мощностью до 100 кВт изложены в ГОСТ 22407-85.
Ненагруженный генератор должен обеспечить запуск прямым включением асинхронного двигателя с короткозамкнутым ротором мощностью не более 70% номинальной мощности генератора и кратностью пускового тока не более 7. Соотношение мощностей параллельно работающих генераторов должно быть не более 1 :3.
Коэффициент искажения синусоидальности кривой линейного напряжения при сим-
метричной нагрузке — не выше 5 %. Допустимые углы наклона генератора при работе: продольный — до 15°, поперечный — до 30 °. Режим работы — продолжительный. Допустимый уровень шума — по 1-му классу ГОСТ 16372-84Е. Основные технические данные генераторов серии ОС приведены в табл. 8.11, а габаритные, установочные и присоединительные размеры — в табл. 8.12.
Таблица 8.11. Технические данные генераторов серии ОС (частота вращения 1500 об/мин, частота тока 50 Гц, номинальное напряжение 230/400 В)
Типоразмер гене- |
Мощность полная, |
Мощность актив- |
Ток, А |
КПД, % |
ратора |
кВА |
ная, кВт |
|
|
ОС-51 |
5 |
4 |
12,55/7,22 |
80 |
ОС-52 |
10 |
8 |
25,10/14,45 |
82 |
ОС-71 |
20 |
16 |
50,20/28,9 |
86,8 |
ОС-72 |
37,5 |
30 |
94,1/54,1 |
89 |
ОС-91 |
75 |
60 |
188,2/108,2 |
90,5 |
ОС-92 |
125 |
100 |
314/180 |
91,5 |
Примечание. В числителе дроби указан ток при соединении обмотки статора в треугольник (С/НОМ = 230 В), в знаменателе — в звезду (^ном = 400 В).

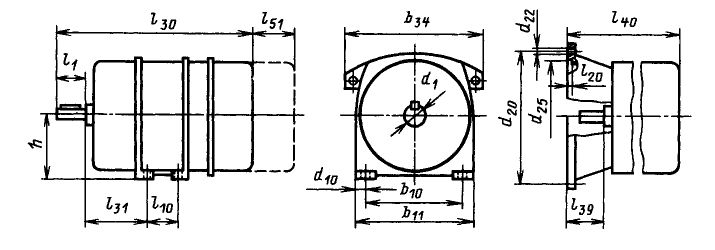

Таблица 8.12. Габаритные и установочно-присоединительные размеры, мм, генераторов
серии ОС
Типоразмер генератора |
|
|
|
|
d\0 |
|
|
d25 |
А |
|
ОС-51 |
264 |
326 |
364 |
36 |
19 |
465 |
13 |
426 |
160 |
80 |
ОС-52 |
264 |
326 |
364 |
36 |
19 |
465 |
13 |
426 |
160 |
80 |
ОС-71 |
340 |
409 |
472 |
55 |
19 |
450 |
15 |
412 |
200 |
ПО |
ОС-72 |
340 |
409 |
472 |
55 |
19 |
480 |
15 |
450 |
200 |
ПО |
ОС-91 |
440 |
540 |
610 |
75 |
30 |
625 |
12 |
605 |
280 |
140 |
ОС-92 |
440 |
540 |
610 |
75 |
30 |
625 |
15 |
605 |
280 |
140 |
Продолжение табл. 8.12
Типоразмер генератора |
'ю |
'20 |
/зо |
'31 |
'39 |
'40 |
'51 |
Масса, кг |
|
без фланца |
с фланцем |
||||||||
ОС-51 |
608 |
7 |
608 |
191 |
100 |
_ |
170 |
104 |
119 |
ОС-52 |
675 |
7 |
675 |
191 |
100 |
677 |
170 |
138 |
156 |
ОС-71 |
90 |
6 |
770 |
233 |
78 |
770 |
220 |
228 |
245 |
ОС-72 |
190 |
6 |
870 |
233 |
50 |
870 |
220 |
309 |
326 |
ОС-91 |
156 |
6 |
982 |
304 |
112 |
982 |
180 |
545 |
570 |
ОС-92 |
296 |
6 |
1122 |
304 |
100 |
1122 |
180 |
740 |
766 |
* Генераторы ОС-70 и ОС-90 имеют несколько размеров фланцев.
Статор имеет бесстанинное исполнение. Ротор — четырехполюсный, с демпферными обмотками и контактными кольцами для питания обмоток возбуждения. Центробежный вентилятор аксиального охлаждения генератора расположен со стороны привода. Аппаратура управления, в том числе выпрямительное устройство, размещены под колпаком со стороны, противоположной приводу.
Точность поддержания напряжения генераторов + 2 %, изменение уставки напряжения — в пределах + 5 %.
Синхронные генераторы серии ЕСС
(табл. 8.13) имеют самовозбуждение через полупроводниковые выпрямители. Генераторы снабжены аппаратурой для автоматического регулирования напряжения, состоящей из блока регулирования напряжения, блока корректора и потенциометра уставки. Генераторы серии ЕСС5 выпускаются на напряжения 230, 400 и 440 В и частоты 50 Гц при частоте вращения 1000 или 1500 об/мин и 60 Гц при 1200 или 1800 об/мин. Эти генераторы не предназначены для параллельной работы, имеют четыре варианта комплектации по аппаратуре управления и возбуждения.
Таблица 8.13. Технические данные синхронных генераторов серий ЕСС и ECCS
Типоразмер генератора |
Мощность активная, кВт |
Мощность полная, кВА |
Ток, А* |
Частота вращения, об/мин |
КПД, % |
Точность поддержания напряжения, % |
Средний ресурс до капитального ремонта, 1000 ч |
Масса, кг |
Высота оси вращения (габарит), мм |
ЕСС-52-4 ЕСС-62-4 ЕСС-81-4 ЕСС-82-4 ЕСС-91-4 |
5 12 20 30 50 |
6,25 15,0 25,0 31,5 62,5 |
15,7 |
1500 1500 1500 1500 1500 |
80,2 86 87 88 90 |
±2 |
32 |
125 238 349 420 590 |
180 200 250 250 315 |
9,0 37,7 |
|||||||||
21,7 62,8 |
|||||||||
36,0 94,0 НО" 157,0 |
|||||||||
90,3 |
|||||||||
ЕСС5-61-4 ЕСС5-62-4 ЕСС5-62-4 |
8 12 12 |
10 15 15 |
25,2 |
1500 1800 1500 |
84,7 85,0 85,0 |
±5 |
40 |
160 189 189 |
200 200 200 |
14,5 31,5 21,7 31,5 |
|||||||||
21,7 |
Продолжение табл. 8.13
Типоразмер генератора |
Мощность активная, кВт |
Мощность полная, кВА |
Ток, А* |
Частота вращения, об/мин |
КПД, % |
Точность поддержания напряжения, % |
Средний ресурс до капитального ремонта, 1000 ч |
Масса, кг |
Высота оси вращения (габарит), мм |
ЕСС5-81-4 ЕСС5-81-6 ЕСС5-82-4 ЕСС5-82-4 ЕСС5-83-6 |
20 20 30 30 30 |
25 25 37,5 37,5 37,5 |
62,8 |
1500 1000 1800 1500 1000 |
86,0 86,0 88,2 88,2 88,2 |
±5 |
40 |
300 300 340 340 360 |
250 250 250 250 250 |
36 62,8 |
|||||||||
36 54 94 54 94 54 |
|||||||||
ЕСС5-91-4 ЕСС5-92-6 ЕСС5-92-6 ЕСС5-92-4 ЕСС5-93-4 ЕСС5-93-4 |
50 50 50 60 75 75 |
62,5 62,5 62,5 75,0 93,7 93,7 |
157 ~90 157 ~90 157 ~90 188,5 |
1500 1200 1000 1500 1800 1500 |
89,3 89,6 89,6 90,5 91,0 91,0 |
±5 |
40 |
490 540 540 540 605 605 |
315 315 315 315 315 315 |
108 Тгз 235 135 |
* В числителе указаны значения тока при С/Ном = 230 В, в знаменателе — при С/Ном = 400 В.
