Зміст завдання
Розрахувати потужність БГШ Рш, припадаючу в середньому на один двійковий символ (біт), потужність Рs і амплітуду Um сигналу дискретної модуляції, необхідну для забезпечення потрібного відношення сигнал/шум h2.
Розрахувати пропускну здібність С гаусівського НКЗ.
Розрахувати та побудувати функції щільності ймовірності (ФЩВ) миттєвих значень і огинаючої вузькосмугової гаусівської перешкоди (ВГП), ФЩВ миттєвих значень і огинаючої суміші гармонійного сигналу і ВГП, а також миттєвого значення інформаційногосигналу.
Зобразити схему приймача сигналу дискретної модуляції.
Розрахувати середню імовірність помилки рпх і швидкість R передачі інформації по двійковому симетричному каналу ДКЗ.
Розрахувати показник ефективності Е передачі сигналу дискретної модуляції по НКЗ.
Розрахувати швидкість передачі інформації RL по L-ічному ДКЗ і відносні втрати у швидкості передачі інформації.
Розрахувати СКП шуму передачі ξп2 і відносну сумарну СКП δ∑ відновлення непереривного повідомлення (зазначити напрямки зменшення величини якщо виявиться, що δ∑ > δдоп).
Приклад розрахунку показаний у додатку В.
Рис. 8. Залежність СКП від ширини спектра повідомлення

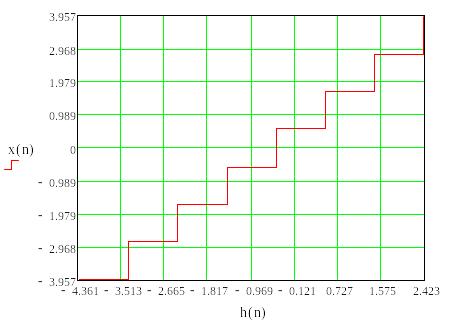

Рис. 9. Нерівномірне квантування:
а) амплітудна характеристика квантуючого пристрою;
б) помилки квантування
Рис. 10. Використання компандерних пристроїв для нерівномірного квантування
ЛИТЕРАТУРА
Зюко А.Г. Теория электрической связи: Учебник для вузов. [Текст] / А.Г. Зюко, Д.Д. Кловский, В.И. Коржик, М.В. Назаров. – М.: Радио и связь, 1999. - 432 с.
Гоноровский И. С. Радиотехнические цепи и сигналы: Учебник для вузов - 4-е изд., перераб. и доп. [Текст] / И. С. Гоноровский. - М.: Радио и связь, 1986. - 512с.
Баскаков С. И. Радиотехнические цепи и сигналы: Учебник для вузов по спец. "Радиотехника". - 2-е изд., перераб. и доп. [Текст] / С. И. Баскаков. - М.: Высш. шк.,1988. - 488с.
Баранов Л. А. Квантование по уровню и временная дискретизация в цифровых системах управления. [Текст] / T. А. Баранов. - М.: Енергоатомиздат, 1990. - 384с.
Поляков П. Ф. Введение в теорию транспортной связи: Учебное пособие. Ч.1. Основы теории сигналов. [Текст] / П. Ф. Поляков. - Харьков: ХИИТ, 1988. - 155с.
Батаев О. П. Теорія електричного зв'язку: Навч. посіб. Ч.1. Детерміновані сигнали в системах зв'язку. [Текст] / О. П. Батаев, В.І. Поддубняк. - Харків: ХДАЗТ, 1998. - 169с.
Батаев О. П. Теория электрической связи: Учебн. пособ. Ч.2. Случайные события, функции распределения и числовые характеристики случайных величин. Основы математической статистики. [Текст] / О. П. Батаев, В.І. Поддубняк. - Харків: ХДАЗТ, 1998. - 154с.
Батаев О. П. Теория электрической связи: Учебн. пособ. Ч.З. Вероятностные модели сигналов, помех и каналов связи. Оптимальные методы приема сигналов. [Текст] / О. П. Батаев, В.І. Поддубняк. - Харків: ХДАЗТ, 1998. – 97с.
Батаев О. П. Теория электрической связи: Учебн. пособ. Ч.4. Случайные процессы в каналах связи. [Текст] / О. П. Батаев, В.І. Поддубняк. - Харків: ХДАЗТ, 1998. – 178с.
Батаев О. П. Теория электрической связи: Учебн. пособ. Ч.5.Основы теории информации и кодирования. [Текст] / О. П. Батаев, В.І. Поддубняк. - Харків: ХДАЗТ, 1999. – 334с.
Козар Л.М. Методичний посібник з додержання вимог нормоконтролю у студентській навчальній звітності [Текст] / Л.М. Козар, Є.В. Коновалов. – Харків: УкрДАЗТ, 2004. - 38 с.

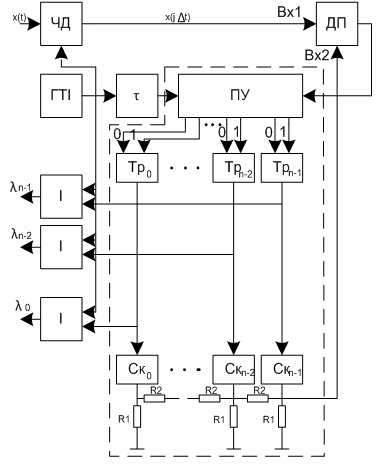

Рис. 10. Структурна схема АЦП порозрядного зважування: ЧД - часовий дискретизатор; ГТІ - генератор тактових імпульсів; ДП - диференційний підсилювач; ПУ - пристрій управління генератором ступінчатої напруги; Тр - тригери; Ск - струмові ключі; І - схеми збігу; Т - елемент затримки.
Рис. 11.Структурна схема ЦАП послідовного коду: СІ - синхроімпульс; РІ - розподілювач імпульсів; І - схема збігу; Тр - тригер; Ск - струмовий ключ; ЕК - електронний ключ; τ - елемент затримки.
Додаток А.

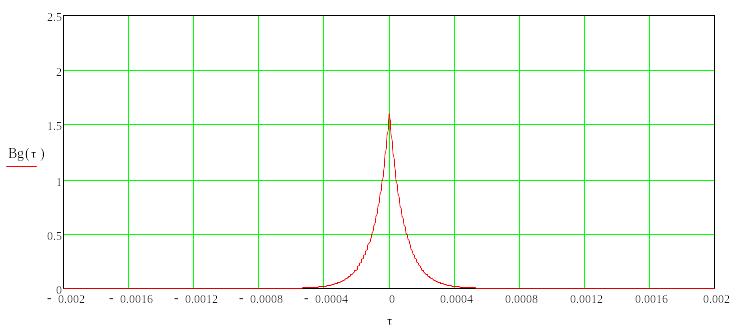

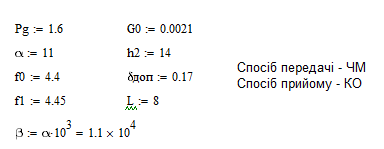

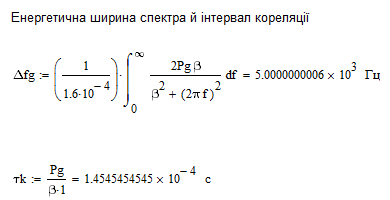

Приклад розрахунку розділу 2.
Додаток Б.
Приклад розрахунку розділу 3.
Пороги і рівні квантування
Розрахунок СКП квантування
Табульована
функція Лапласа

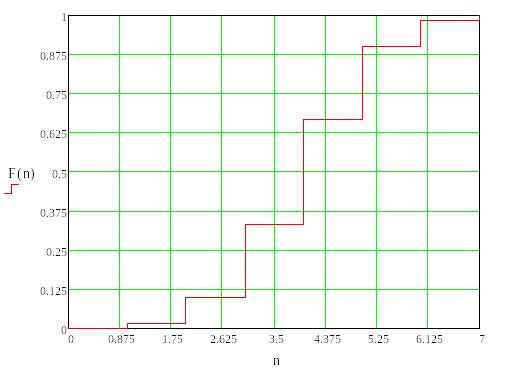

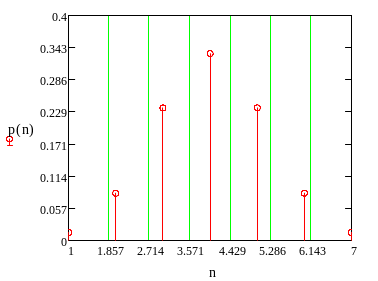

Значення

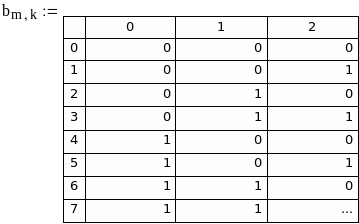

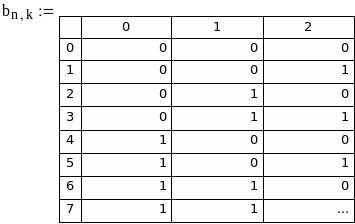

Кодування
-ічної
послідовності

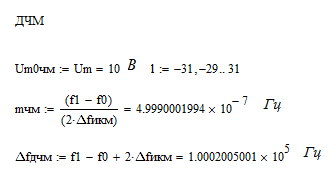

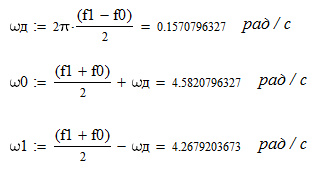

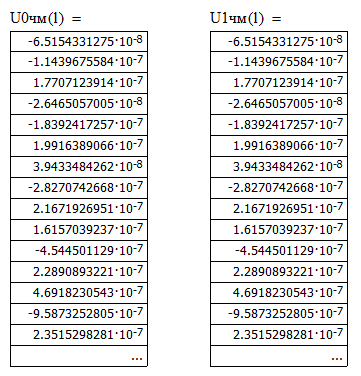

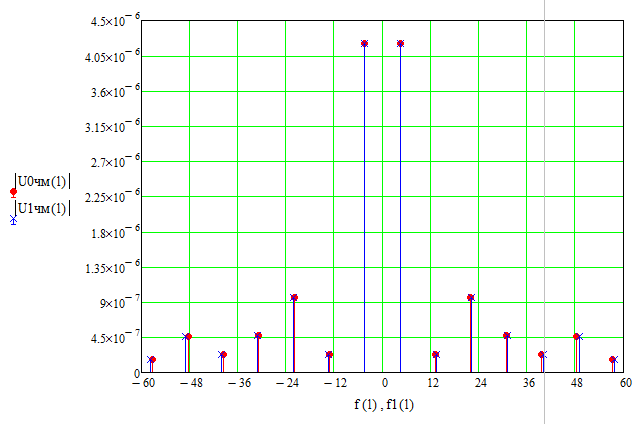

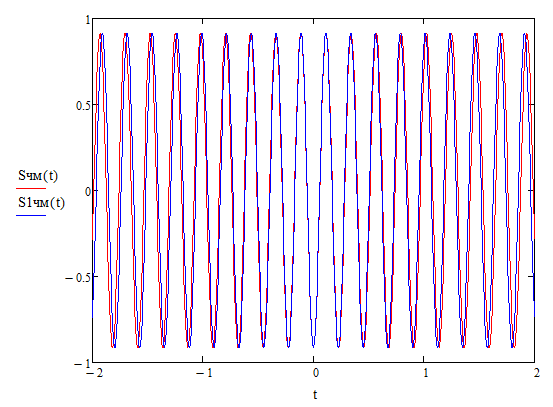

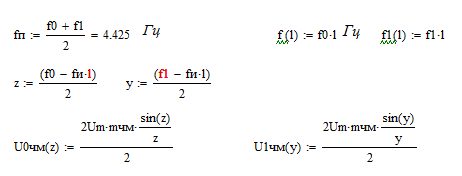

Розрахунок
спектра сигналу дискретної модуляції
