Структурная схема двухсторонней рсп.
Как видно из рисунка, радиоствол РСП состоит из двух радиоканалов, каждый из которых обеспечивает передачу в одном направлении.
Ретрансляционные станции могут быть двух типов: без выделения передаваемых сигналов и введения новых, и с выделением и введением их.
В состав оборудования ретрансляторов второго типа входит оконечное оборудование ствола, содержащее модулятор и демодулятор.
В процессе передачи во всех звеньях РСП сигналы претерпевают определённые искажения в силу воздействия различных помех и неидеальности характеристик РСП. Помехи, возникающие в самой РСП, называют внутрисистемными:
Тепловой шум, возникающий в антенно-фидерном тракте, радиоприёмниках и оконечном оборудовании ствола;
Переходные помехи, возникающие при многоканальной передаче почти во всех элементах РСП.
Кроме этого оказывают влияние помехи от других стволов, от посторонних радиотехнических средств, радиоизлучения атмосферы, поверхности земли, космоса и др.
Из-за неидеальности характеристик РСП появляются линейные и нелинейные искажения передаваемых сигналов.
В современных РСП разница уровней излучаемых и принимаемых антенной радиосигналов весьма велика (150 дБ и более). Для исключения возможности возникновения паразитных связей между приёмными и передающими трактами необходимо использовать две несущие частоты для каждого направления. При этом для передачи радиосигнала в противоположном направлении может быть использована либо одна и та же пара частот, либо две разные пары. В зависимости от этого различают два способа (плана) распределения частот в дуплексном стволе РСП: двухчастотный и четырёхчастотный план.
Двухчастотный план экономичнее с точки зрения используемой полосы частот, однако требует специальных мер для защиты от сигналов противоположного направления.
Четырёхчастотный план не требует указанных мер защиты, однако он не экономичен с точки зрения использования полосы частот.
Принцип многоствольной передачи
Используется для повышения пропускной способности при построении РРСП, ТРСП и ССН. При этом на каждой станции устанавливается несколько комплектов оборудования ствола.

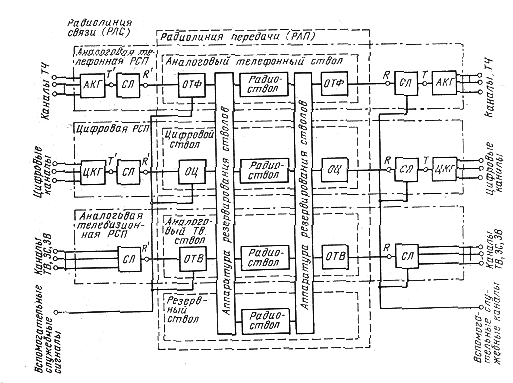

Совокупность нескольких однотипных или разнотипных РСП и отдельных стволов, имеющих общие тракты РРВ, оконечные и ретрансляционные станции, устройства их обслуживания образуют многоствольную радиолинию связи (РЛС).
Совокупность стволов, входящих в состав радиолинии связи, образует многоствольную радиолинию передачи (РЛП).
Совместная работа нескольких стволов в одной РЛП обеспечивается путём их частотного или поляризационного разделения. При многоствольной работе частоты приёма и передачи стволов должны быть выбраны таким образом, чтобы свести к минимуму влияние трактов передачи на тракты приёма в отдельных стволах и взаимные помехи между ними. Для этого в многоствольных РЛП применяется группирование частот передачи и приёма, в соответствии с которым частоты передачи всех стволов размещаются в одной половине отведенной полосы, а частоты приёма — в другой.
В стволах РЛП могут использоваться двух(а) и четырёхчастотные(б) планы. Двухчастотные планы обычно применяют на РРЛ и СЛП, работающих в сантиметровом диапазоне. На РРЛ дециметрового диапазона, передвижных РРЛ, а также ТРРЛ применяют четырёхчастотные планы, поскольку сложно сделать остронаправленные антенны.
При двухчастотной системе могут возникнуть помехи, вызванные приёмом сигналов с противоположного направления. Это повышает требования к антенным системам - существенно подавлять боковые и задние лепестки ДН, не позволяет размещать станции на одной прямой линии, то есть усложняет проектирование трасс РРЛ.
По рекомендациям МККР частоты приёма и передачи каждого ствола должны отличаться на одну и ту же величину, равную нескольким сотням МГц.
Для того, чтобы сигналы с выхода передатчика не попадали на вход приёмников, используется различная поляризация колебаний.
а) двухчастотный план б) четырехчастотный план
