Івано-Франківський національний технічний

університет нафти і газу

Кафедра екології

О.М. Журавель

Географічні інформаційні системи

Лабораторний практикум

Для студентів спеціальності “Екологія та охорона навколишнього середовища”

2004

Міністерство освіти і науки України

Івано-Франківський національний технічний

університет нафти і газу

Кафедра екології

Журавель О.М.

Географічні інформаційні системи

Лабораторний практикум

Для студентів спеціальності “Екологія та охорона навколишнього середовища”

МВ

Рекомендовано навчально-методичним

об’єднанням спеціальності

“Екологія та охорона навколишнього середовища”

Івано-Франківськ

2004

Журавель О.М. Географічні інформаційні системи: Лабораторний практикум.– Івано-Франківськ: Факел, 2004. – 48 с.

Рецензент д-р геол.-мінерал. наук, професор кафедри

екології ІФНТУНГ Адаменко О.М.

Голова навчально-методичного об’єднання

спеціальності “Екологія та охорона навколишнього середовища”

О.М.Адаменко

Завідувач кафедри екології О.М. Адаменко

Член експертно-рецензійної

комісії університету Р. М. Рудий

Нормоконтролер О. Г. Гургула

Коректор Н. Ф. Будуйкевич

Дане видання – власність ІФДТУНГ. Забороняється тиражування та розповсюдження.

Журавель О.М. Географічні інформаційні системи: Лабораторний практикум.– Івано-Франківськ: Факел, 2002. – 48 с.

Рецензент д-р геол.-мінерал. наук, професор кафедри

екології ІФНТУНГ Адаменко О.М.

Дане видання – власність ІФДТУНГ. Забороняється тиражування та розповсюдження.

З

17

міст

Лабораторна робота № 1. Інструментарій: Панелі Управління .........................4

Лабораторна робота № 2. Огляд карти, представлення даних і пошук інформації ................................................................................................................7

Лабораторна робота № 3.Операції з шарами .....................................................11

Лабораторна робота № 4. Процедура геокодування .........................................16

Лабораторна робота № 5. Використання методів вибору ................................22

Література ..............................................................................................................27

Лабораторна робота № 1 Інструментарій: Панелі Управління

Maplnfo має три панелі управління засобами та командами, які значно спрощують процес складання карт.

Форму панелі управління та її положення можна легко змінити. Використовуючи меню Параметри>Панелі Управління, ви можете відобразити на екрані або, навпаки, видалити з екрану будь-яку або всі панелі управління.

Головна панель управління

Головна панель управління містить засоби для вибору об'єктів, вибору перегляду у вікні відображення карт, надання інформації відносно об'єктів карти, вимірювання відстаней та ін.

-

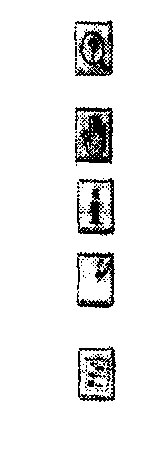

Кнопка зміни вигляду

Кнопка засобу Захопити

Кнопка Інформація

Кнопка підписів

Кнопка виводу легенди

Відкриває діалог Змінити Вигляд, де ви можете визначити ширину вікна карти, масштаб карти, зміну розмірів та положення центру вікна.

- Пропонує вам засіб Захопити, що дозволяє змінити положення карти або макета у вікні.

- Засіб Інформація дозволяє вам переглянути табличні дані, що пов'язані з об'єктом карти.

- За допомогою засобу Креслення Підписів можна підписати об'єкти, використовуючи інформацію з реляційної бази даних.

- Відкриває або ховає вікно Легенда для карти чи діаграми.

- За допомогою якої ви можете визначити, як різні таблиці розподілені по шарах та зображені у вікні карти.

-

Кнопка управління шарами

Кнопка вибрати рамкою

Кнопка вибрати в Межі

Кнопка

Вибрати в радіусі

Кнопка лінійка

Кнопка вибрати

Кнопка Встановити район-ціль на карті

Кнопка призначити вибраний район

Кнопка статистика

Кнопка

збільшення

Кнопка зменшення

За допомогою засобу Вибрати Рамкою ви можете вибрати і здійснювати пошук для об'єктів карти у межах прямокутної рамки.

- Засіб Вибрати в Межі дозволяє вам вибирати та шукати об'єкти карти в даному регіоні.

-Засіб Вибрати в Радіусі дозволяє вибирати та здійснювати пошук об'єктів у круглому регіоні вибраного радіуса.

- Дозволить вам визначити відстань між двома точками та загальну довжину шляху.

- Засіб Вибрати дозволяє вибрати об'єкти/записи у вікнах Карта, Макет чи Перегляд. Також діє як курсор.

- Дозволяє вам встановити район-ціль на карті під час сеансу перерайонування.

- Дозволяє віднести відібрані об'єкти до базового району під час сеансу перерайонування.

- Подає інформацію про суму, середнє значення всіх числових полів для вибраних об'єктів чи записів.

- Дозволяє отримати збільшене зображення зони карти чи макета

- За допомогою засобу Зменшення ви можете побачити більшу площу карти чи макета.

Панель управління засобами креслення

П анель управління засобами креслення містить засоби і команди, що використовуються для створення та редагування об'єктів карти.

Кнопка додати вузол

Кнопка дуга

Кнопка Еліпс

Кнопка Фрейм

Кнопка лінія

Кнопка стиль лінії

- Засіб Додати вузол Дозволяє додавати вузол в регіони, лінії та ламані, якщо ви знаходитесь в режимі Защіпити.

- Засіб Дуга дозволяє креслити дугу розміром і формою однієї чверті еліпса.

- Засіб Еліпс дозволяє створювати об'єкти у вигляді еліпсів та кругів.

- Засіб Фрейм дозволяє створювати рамки у вікні макетування для зображення карт, діаграм, вікон перегляду, легенд та інформації, статистики, повідомлень.

- Засіб Лінія дозволяє креслити прямі лінії.

-В діалозі Стиль Лінії ви можете змінити стиль, колір та ширину лінійних об'єктів.

- Засіб Полігон дозволяє креслити полігони (замкнуті, послідовно зв'язані лінії).

Кнопка Полігон

Кнопка Ламана

Кнопка прямокутник

Кнопка Стиль Регіону

Кнопка Змінити Форму

Кнопка Заокруглений прямокутник

Кнопка стиль Символу

Кнопка текст

Кнопка Стиль тексту

- Засіб Ламана дозволяє креслити полілінії (не замкнуті, послідовно зв'язані лінії).

- Засіб Прямокутник дозволяє креслити прямокутники та квадрати.

-В діалозі Стиль Регіону ви можете змінити колір, фон та стиль заповнення, колір та ширину контуру об'єктів регіону.

- Режим зміни форми, який дозволить редагувати регіони, полілінії, лінії, дуги та точки шляхом пересування, додавання та видалення вузлів.

- Засіб Заокруглений Прямокутник дозволяє креслити прямокутники та квадрати зі округленими кутами.

- Дозволяє змінити стиль, колір та розміри символу.

- Засіб Текст дозволяє вставляти заголовки, підписи та коментарі в карти і макети.

-В діалозі Стиль Тексту ви зможете змінити шрифт, розмір, стиль, колір та фон текстових об'єктів.
