(Фучаджи к. С. Автомобиль заз – 1102 “ Таврия ”. Устройство, техническое обслуживание и устранение неисправностей. – м.: Патриот, 1992, с. 176…203).

№ п/п	Показники	Значення
1	Робоча гальмівна система: тип приводу	гідравлічний, з розподілом гідравлічного приводу за діагональною схемою на колісні гальмівні механізми; з сигналізацією про аварійний стан гальмівної системи; з автоматичним регулюванням зазору між колодкою і робочою поверхнею
2	Тип гальм: передні задні	дискові, з плаваючою скобою, із закритими напрямними барабанні, з плаваючими колодками
3	Переднє гальмо: зовнішній діаметр диска, мм середній радіус тертя диска, мм робоча площа передніх гальм, мм товщина диска, мм мінімальна товщина диска при експлуатації, мм товщина фрикційної накладки, мм	235 99 112 10 8 11
4	Заднє гальмо: внутрішній діаметр барабана, мм ширина гальмівної накладки, мм робоча площа задніх гальм, см 2 товщина фрикційних накладок, мм	180 30 194 5
5	Діаметр головного гальмівного циліндра, мм	19
6	Діаметр колісного циліндра переднього гальма, мм	45
7	Діаметр колісного циліндра заднього гальма, мм	16
8	Заправна ємність робочої гальмівної системи, л	0,3
9	Стоянкова гальмівна система	з ручним тросовим приводом, діє на колодки задніх гальм

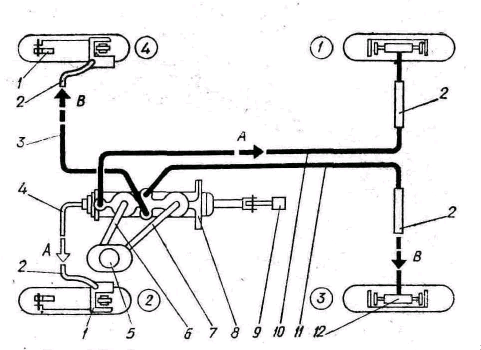

Рис. 6. Схема системи гідроприводу гальм коліс:

1 – передній привід; 2 - гнучкі шланги; 3 – трубопровід до правого переднього колеса;

4 – трубопровід до лівого переднього колеса; 5 – бачок гідроприводу; 6 – шланг від бачка, який живить контур “ А” (задній); 7 – шланг від бачка, який живить контур “ В “ (передній); 8 – головний циліндр; 9 – педаль гальма; 10 - трубопровід до правого заднього колеса; 11 – трубопровід до лівого заднього колеса; 12 – задні гальма;

А – контур переднього лівого і заднього правого коліс; В – контур переднього правого і заднього лівого коліс. Цифри в кружках показують порядок прокачування гальм коліс.
