2.7. Підпис роботи

Підпис роботи включає інформацію про виконавця і керівників роботи.

Наприклад:

Виконав студент групи 101-А (102-А або 103-А тощо) Іванов О.Д. (указується прізвище та ініціали студента-виконавця).

Керівники архітектори (вказуються прізвища та ініціали керівників).

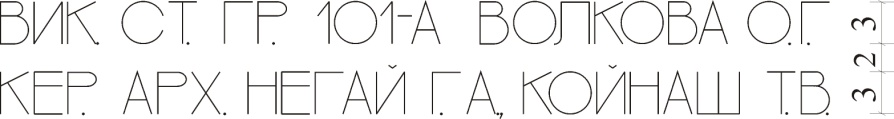

Підпис розташовується у правому нижньому куті роботи на відстані 10 мм від правого та нижнього країв підрамника. Підпис виконується у два рядки з висотою літер 3 мм. Відстань між рядками – 2 мм.

Пропорції і стилістика літер підпису повинні відповідати стилістиці та пропорціям напису роботи. Підпис виконується «від руки» м'яким олівцем й обводиться тушшю креслярським пером.

Якщо кількість керівників роботи більше від одного, підпис може виконуватись у З рядки.

3. Обведення роботи тушшю

Виконана в олівці робота має бути підготовлена до обведення тушшю таким чином. Спочатку робоча поверхня роботи промивається водою за допомогою м'якої губки або ватяного тампона з метою зняття графічного пилу та жирових плям від дотиків рук при викреслюванні. Робота промивається під струменем води. Губкою чи ватяним тампоном обережними рухами у напрямі стікання води очищається робоча поверхня від бруду. При цьому дбають про збереження структури паперу, аби запобігти розповзанню туші при обведенні. Після промивання дають стекти з поверхні воді, а потім підрамник кладуть у горизонтальне положення для просушування. Просушують роботу в місці, захищеному від прямих сонячних променів та інтенсивних теплових випромінювань.

Після висихання паперу проводиться закріплення робочої поверхні паперу слабим розчином желатину. У склянку або чашку (250 мл) кладуть кристали желатину на кінчику ножа, заливають її крутим окропом на чверть і дають кристалам розбухнути протягом 8 – 10 годин (одну ніч). Зранку знову-таки крутим окропом доводять кількість рідини у склянці (чи чашці) до 200 мл і старанно розмішують чайною ложкою. Настій варто процідити через ситечко або марлю, щоб відділити нерозчинні до кінця кристали желатину.

Одержаний розчин обережно наносять ватним тампоном на поверхню паперу і дають просохнути. Потім поверхня покривається розчином ще раз. Після такої обробки папір, навіть дуже низької якості, стає придатним для обведення олівцевих ліній тушшю. Лінії, наведені рейсфедером або креслярським пером, будуть чіткими й рівномірними за товщиною.

Для обведення роботи туш треба розчинити в охолодженій перевареній воді до стану, коли тон лінії, виконаної рейсфедером, відповідав би тону лінії, проведеної олівцем М або 2М.
