Расковалов Ю. В., Федосов А. Н., инженеры

Филиал ОАО “СО-ЦДУ ЕЭС” ОДУ Сибири

В ОДУ Сибири разработана программа “Расчет уставок избирателей ОАПВ”, которая позволяет:

выбирать уставки избирательного органа однофазного автоматического повторного включения (ОАПВ) для характеристик срабатывания верхней и нижней окружности;

выбирать выдержки времени на включение выключателей от ОАПВ с заданной последовательностью включения по сторонам линии;

определять остальные уставки ОАПВ для панелей АПВ-503 и ПДЭ-2004 (электрические параметры и положения перемычек) и автоматически заполнять бланк задания уставок на конкретное устройство ОАПВ;

визуально оценивать действие избирательного органа ОАПВ по электрическим параметрам КЗ, зафиксированным цифровым осциллографом.

Данная программа выполнена в среде, совместимой с Microsoft Windows. Входные и выходные формы, а также структура и алгоритмы программы, управляемой событиями, разработаны авторами данной статьи.1 Пользовательский интерфейс, базы данных и компьютерный код программы разработаны программистом С. Е. Тепляковым.

1Расковалов Ю. В., Федосов А. Н. О выборе уставок дистанционных реле-избирателей ОАПВ ВЛ. – Электрические станции, 2004, ¹ 4.

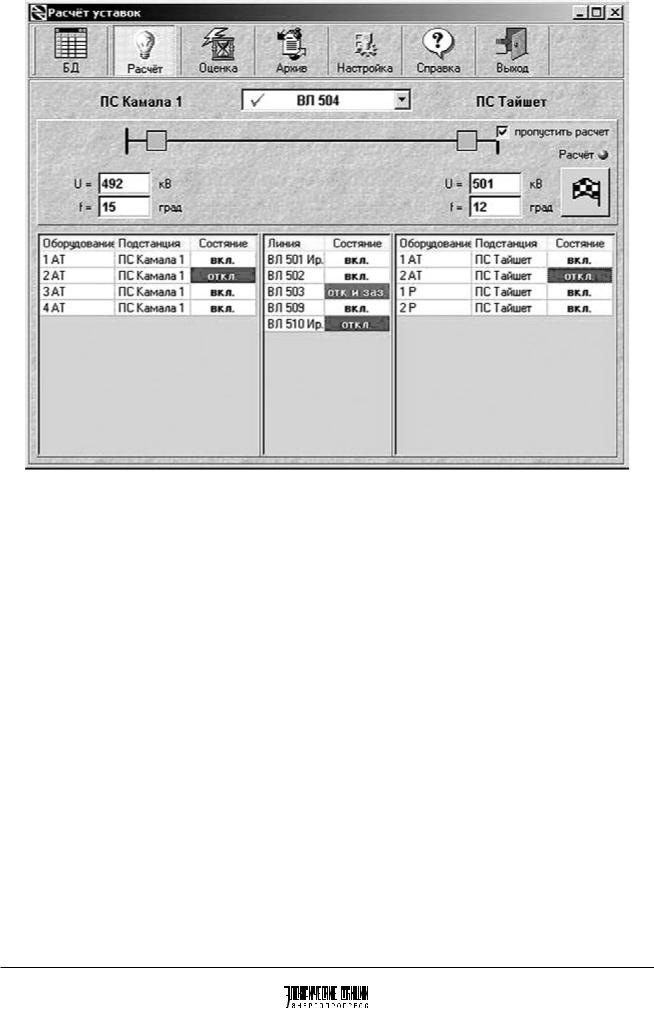

Выбор уставок характеристик срабатывания верхней и нижней окружности избирательного органа ОАПВ осуществляется с учетом ремонтных схем первичной сети и перетоков мощности по расчетной ВЛ. Все расчеты уставок производятся при коэффициенте компенсации тока нулевой последовательности, равном нулю [2]. Расчет фазных сопротивлений линии при КЗ на ней (с учетом переходных сопротивлений в месте КЗ) осуществляется с помощью модуля “Расчет электрических величин при сложных повреждениях” программы TKZ-3000 ПК “БРИЗ” (г. Новосибирск). При этом задание на расчет программы TKZ-3000 формируется автоматически в данной программе изменением состояния оборудования, представленного диспетчерскими наименованиями (ðèñ. 1).

После нажатия кнопки “Расчет” программа отображает следующее окно, на котором приведены уставки характеристик срабатывания верхней и нижней окружности избирательного органа ОАПВ с обеих сторон данной линии. При этом можно посмотреть графическое отображение характеристик срабатывания и годографы сопротивлений, измеряемые реле (ðèñ. 2). Находясь в данном окне, можно посмотреть результаты расчетов трех режимов: КЗ в режиме нагрузки (кнопка “Полнофазный режим”); КЗ при отключенной фазе с одной стороны линии (кнопка “Отключена фаза À на ПС1”) и КЗ при отключенной фазе с дру-

гой стороны линии (кнопка “Отключена фаза À на ПС2”). Кроме того, после визуальной оценки можно изменить характеристики срабатывания реле, меняя значения уставок в соответствующем текстовом окне. По результатам расчета уставок характеристик срабатывания верхней и нижней окружности избирательного органа ОАПВ автоматически заполняется таблица расчетных коэффициентов отстройки и чувствительности для каждой характеристики (кнопка “Таблица коэффициентов”).

В руководящих указаниях института “Энергосетьпроект” по выбору уставок характеристик срабатывания для панелей АПВ-503 и ПДЭ-2004 рекомендуются различные подходы к оценке коэффициентов отстройки и чувствительности. В данной программе принят единый подход к обеим панелям по оценке коэффициентов, аналогичный применяемому для панели ПДЭ-2004. При этом считается, что характеристика срабатывания имеет идеальную форму (в отличие от руководящих указаний для панели ПДЭ-2004), а все погрешности реле можно учесть изменением значений этих коэффициентов, что предусмотрено в программе.

После выбора характеристик срабатывания верхней и нижней окружности избирательного ор-

гана ОАПВ отдельным расчетом проверяется возможность ввода избирателей неповрежденных фаз на самостоятельное действие в цикле ОАПВ. Для проведения расчета на обеих сторонах линии необходимо задать напряжения прямой последовательности (значение и угол), которые имитируют режим нагрузки в цикле ОАПВ.

При заполнении базы данных программы для каждой стороны линии дополнительно необходимо ввести информацию о времени включения и отключения линейного выключателя, а также указать, на какой стороне линии введен режим трехфазного автоматического повторного включения (ТАПВ) с контролем отсутствия напряжения на линии. Это позволяет рассчитать уставку выдержки времени на срабатывание для включения линии от ОАПВ. Разнос выдержек времени по сторонам линии позволяет экономить ресурс выключателей, так как неуспешное ОАПВ происходит только с одной стороны.

Остальные уставки ОАПВ для панелей типа АПВ-503 и ПДЭ-2004 (электрические параметры и положения перемычек) назначаются из сложившейся практики по умолчанию для каждой панели. Уставки реле тока и напряжения быстрого срабатывания и реле тока быстрого возврата приняты

минимальными. При этом автоматически формируется бланк задания уставок на конкретное устройство ОАПВ, который можно корректировать, распечатывать и сохранять в архиве.

Программа также позволяет решать обратную задачу. По электрическим параметрам КЗ, зафиксированным цифровым осциллографом, можно визуально оценить действие избирательного органа ОАПВ для выполненных уставок характеристик срабатывания верхней и нижней окружности данной линии.

Выводы

Программа расчета уставок ОАПВ позволяет: 1. Автоматически управлять расчетом сопро-

тивлений в программе TKZ-3000 ПК “БРИЗ” (г.

Новосибирск) в формате диспетчерских наименований первичного оборудования, а не узлов и ветвей.

2.После визуальной оценки графического изображения характеристик срабатывания изменять их уставки при необходимости повышения чувствительности или отстройки с последующей визуальной оценкой для оптимального использования области чувствительности.

3.Разносить выдержки времени на включение от ОАПВ по сторонам линии.

4.Формировать и выдавать на печать бланк задания уставок на устройство ОАПВ для панелей ÀÏÂ-503 è ÏÄÝ-2004.

5.Вести архив бланков задания уставок для конкретных линий.

6.Оперативно проводить оценку действия избирательного органа ОАПВ по данным аналоговых сигналов цифрового осциллографа.
