Требования к составным частям

Ослабление плотности прессовки магнитопровода

ИК

-

Подтягивание гаек стальных шпилек

Плотность прессовки магнитопровода должна Обеспечивать следующие требования:

- нож монтерский от усилия руки (10-12 кг) не должен входить между листами магнитопровода;

- давление в пакете магнитопровода после подтягивания гаек стальных шпилек должно быть не менее 2 кгс/см² и не более 4 кгс/см²

Ослабление прессовки обмоток (катушек)

По смещению изоляционных деталей под действием усилия "от руки"

-

Равномерное подтягивание гаек прессующих шпилек

1. Изоляционные прокладки и детали концевой изоляции обмоток не должны смещаться под действием усилия "от руки"

2. Лист картона толщиной 0,5 мм и шириной 60 мм не должен входить между проводами катушек под вторым витком в 4-5 местах по кругу

3. Обмотка должна выдержать испытание на электрическую прочность изоляции

Ослабление крепления отводов обмоток

По смещению отводов под действием усилия "от руки"

-

1. Затягивание крепежных деталей

1. Смещение отводов в местах крепления под действием усилия "от руки" не допускается

2.Установка дополнительных прокладок из электрокартона ГОСТ 4194-88 между отводами и деталями их крепления

2. Повреждение изоляции отводов при затягивании крепежных деталей не допускается

3.Обмотка должна выдержать испытание на электрическую прочность изоляции

Повреждение изоляции обмоток и их отводов (пригары, трещины, ломкости, истирания)

ВК по изменению цвета (потемнению); по появлению ломкостей, трещин под действием усилия "от руки"

-

1. Удаление поврежденного участка изоляции на длине не менее 10-тикратной толщины изоляции, изолирование телефонной бумагой ГОСТ 3553-87 или кабельной бумагой ГОСТ 23436-83 до толщины, равной толщине изоляции провода (отвода) н наложением бандажа из крепированной бумаги ГОСТ 12769-85 в один слой 1/2 нахлеста

1. Повреждения изоляции обмоток и отводов не допускаются

2. Установка полоски электрокартона толщиной 0,3-0,5 мм ГОСТ 4194-88Е между витками в удаленной части катушки

2.Обмотка должна выдержать испытание на электрическую прочность изоляции

3. Замена обмотки

Повреждение гибких соединений заземления между магнитопроводом и остовом активной части (трещины, обрывы, прогары)

ВК

-

Замена

-

Сопротивл-ение изоляции ярмовых балок, шпилек стяжных меньше нормы

ИК

Мегомметр 2500В

Ремонт или замена изоляции

1. Сопротивление изоляции ярмовых балок относительно магнитопровода, измеренное мегомметром 2500В, должно быть не менее 0,5МОм

2.Сопротивление изоляции стяжных шпилек, измеренное мегомметром 2500В, должно быть не менее 0,5МОм

Электрический пробой изоляции ярмовых балок, стяжных шпилек

Электрические испытания на прочность изоляции

Киловольтметр электростатический 0-75кВ

Ремонт или замена изоляции

Изоляция ярмовых и стяжных шпилек должна выдерживать испытания на электрическую прочность изоляции не менее 0,5Мом

Повреждения деталей крепления отводов (трещины, искривления, сколы, обломы)

ВК

-

Замена в местах прохождения через детали крепления отводы изолировать дополнительно электрокартоном ГОСТ4194-88Е толщиной 0,5 мм

1. Повреждение изоляции отводов при установке деталей крепления отводов не допускается

2. Смещение отводов в местах крепления под действием усилия "от руки" не допускается

3. Обмотка должна выдержать испытание на электрическую прочность изоляции

Наличие воды на изоляции

ВК (органолептический контроль)

-

Сушка

1. Увлажнение изоляции не допускается

2. Изоляция обмоток должна соответствовать требованиям

Забоины, перегрев, контактная коррозия, разрушение, оплавление отдельных участков магнито-провода

ВК

-

1. Запиловка и (или) зачистка

1. После запиловки (зачистки) лаковая пленка между листами магнитопровода должна просматриваться сплошными линиями

2. Удаление поврежденных участков магнитопровода

2. Поврежденный участок магнитопровода должен быть удален полностью до неповрежденного участка

3. Частичная распрессовка магнитопровода, установка между листами прокладок, изготовленных из телефонной бумаги по ГОСТ 3553-87 или кабельной бумаги ГОСТ 23436-83 с последующей опрессовкой

3. Плотность прессовки магнитопровода должна обеспечивать следующее требование: нож монтерский от усилия руки (1012кг) не должен входить между листами магнитопровода

4. Перешихтовка магнитопровода по отдельной технологии

4. Давление в пакете магнитопровода после опрессовки должно быть не менее 2кг/см² не более 4 кг/см²

Работа переключателя не соответствует норме

ИК, колпак переключателя не поворачивается или поворачивается с заеданием при приложении усилия "от руки"

-

1. Ремонт переключателя

1. Во всех рабочих положениях переключатель должен самоустанавливаться

2. Замена переключателя

2. Значения сопротивления обмоток при постоянном токе, измеренные на одинаковых ответвлениях разных фаз (во всех рабочих положениях переключателя), не должны отличаться друг от друга более, чем на 2%

3. Измеренные значения сопротивления обмоток при постоянном токе не должны отличаться от ранее измеренных (на заводе-изготовителе или монтаже) более, чем на 2%

Трещины в сварных швах

ВК при помощи лупы 1-10^х КГ методом керосиновой пробы

-

Удаление дефектного шва и заварка

При испытании бака давлением столба масла, высота которого над уровнем заполненного расширителя составляет 0,6 м, в течение 3 ч течи в сварных швах не допускаются

Деформация стенок

ВК

-

Рихтовка

1. Выпуклость стенок бака должна быть не более 3мм, вогнутость - не более 1 мм

2. При испытании бака давлением столба масла, высота которого над уровнем заполненного расширителя составляет 0,6м, в течение 3 ч течи не допускаются

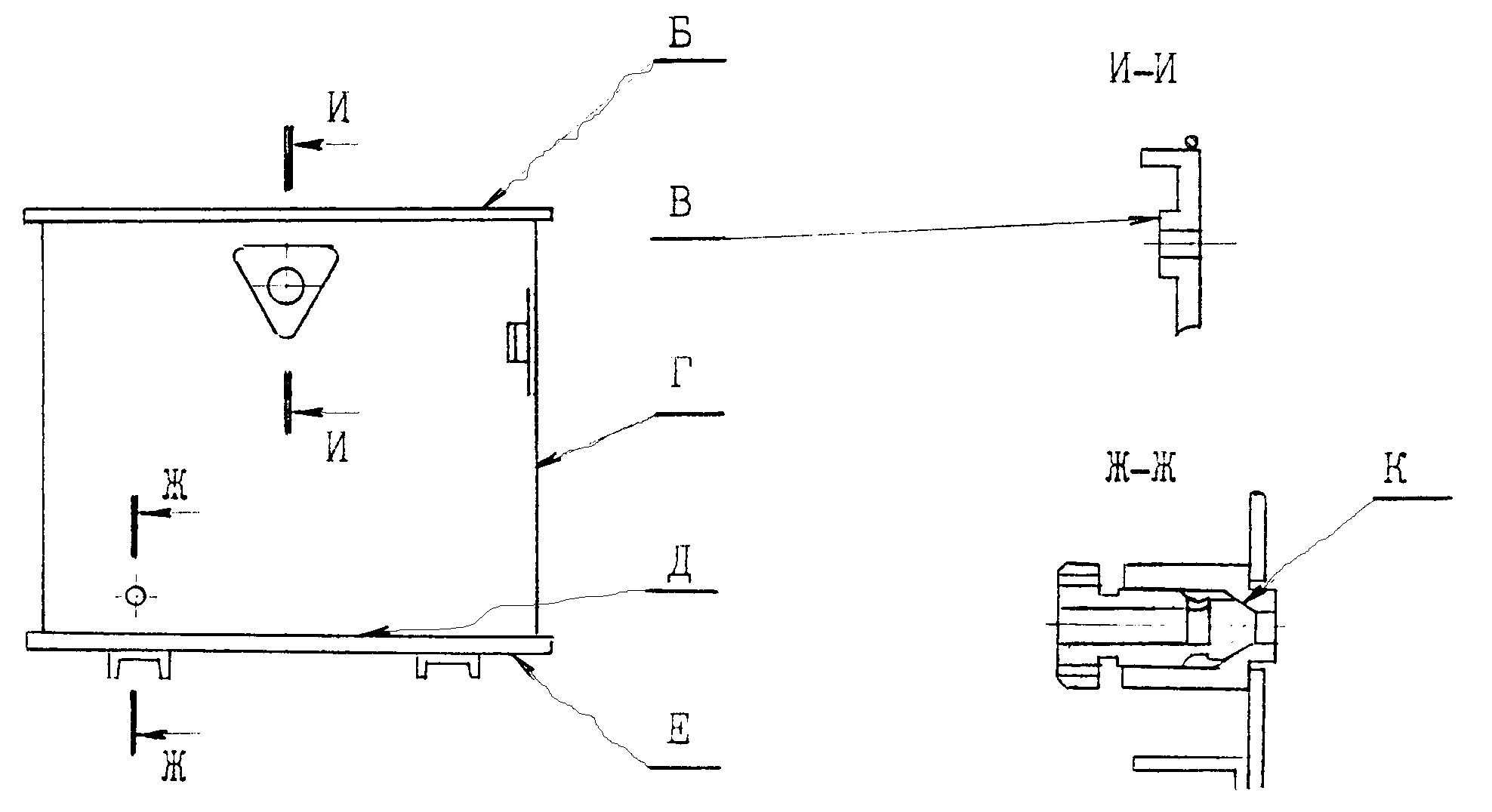

Наличие неорганических отложений (механических примесей)

ВК

-

Очистка и промывка чистым сухим трансформаторным маслом при температуре 50-70°С

Наличие отложений неорганических (механических примесей) на поверхностях А, Д не допускается

1

2

3

4

5

Забоины, заусенцы

ВК

-

Запиловка и (или) зачистка

Шероховатость поверхностей должна быть не более Rz40

Отклонение от плоскостности более 0,15 мм

ИК

Линейка широкая двутаврового сечения ШД-0-630 Щуп, набор №2

Шабрение (запиловка) и зачистка

1. Отклонение от плоскостности должно быть не более ,15 мм

2.Шероховатость поверхности должна быть не более Rz40

Нарушение сплошности лакокрасоч-ного покрытия (вспучивание, отслаивание покрытия)

ВК

-

Зачистка, обезжиривание, покрытие грунтом ФЛ-03К ГОСТ9109-81

Лакокрасочное покрытие должно быть равномерным, без потеков

Нарушение сплошности лакокрасочного покрытия (вспучивание, отслаивание покрытия)

ВК

-

Зачистка, обезжиривание, покрытие грунтом ФЛ-03К ГОСТ9109-81, окрашивание эмалью ПФ-133 ГОСТ926-82

Лакокрасочное покрытие должно быть равномерным, без потеков

Риски, заусенцы

ВК

-

Шлифование и (или) притирка

1. Шероховатость поверхности К должна быть не более Ra2,5

2. При испытании бака давлением столба масла, высота которого над уровнем заполненного расширителя составляет 0,6м, в течение 3 ч течь через сливную пробку не допускается

Деформация деталей крепления активной части (пластины, скобы, шипы)

ВК

-

1. Рихтовка

Детали крепления должны обеспечить надежное крепление активной части

2. Замена
