Раздел II Таблица 22

Урок № Преобразователь измерительный «Сапфир-22»

ОК-22

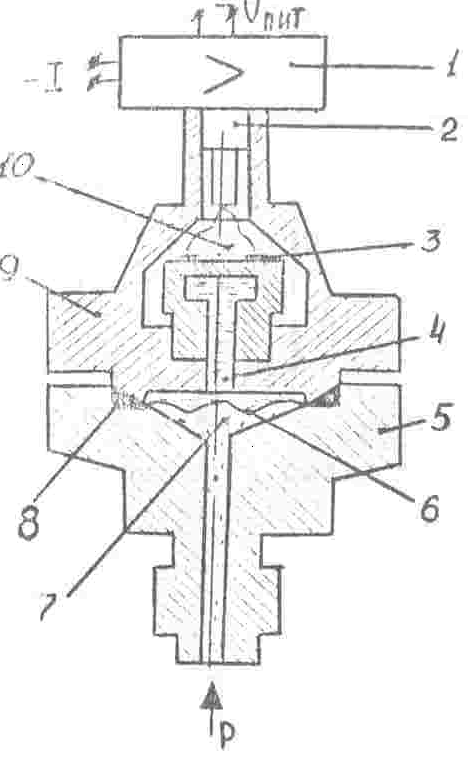

сапфир-22ДИ

сапфир-22ДИВ

Р→3(∆R)

Р→6↑→4↑→3↑→∆R→2→1↑→IкВП

I=0÷5мА;0÷20мА или 4÷20мА;

U_пит=36В

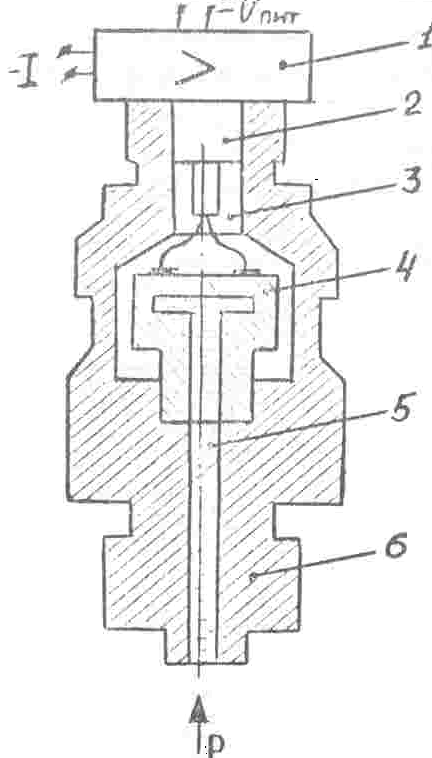

сапфир-22ДИ

сапфир-22ДИВ

Р→4(∆R)

Р→4↑→∆R→2→1↑→I→кВП

I=0÷5мА;0÷20мА или 4÷20мА;

U_пит=36В

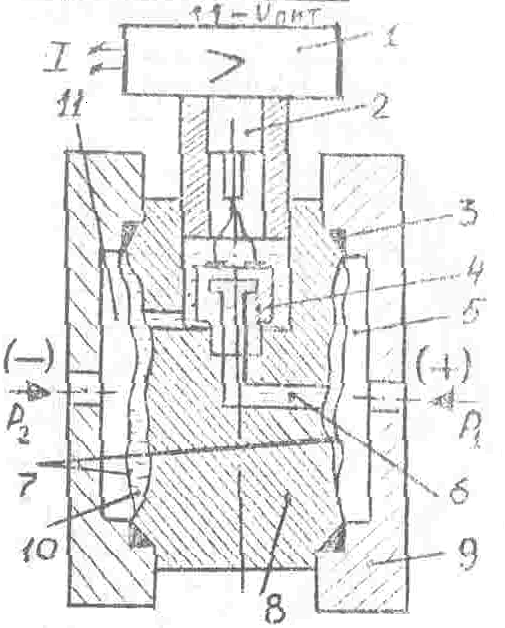

сапфир-22ДД

∆Р→4(∆R)

∆Р=Р₁-Р₂→8→5→4→∆R→

1↑→IкВП

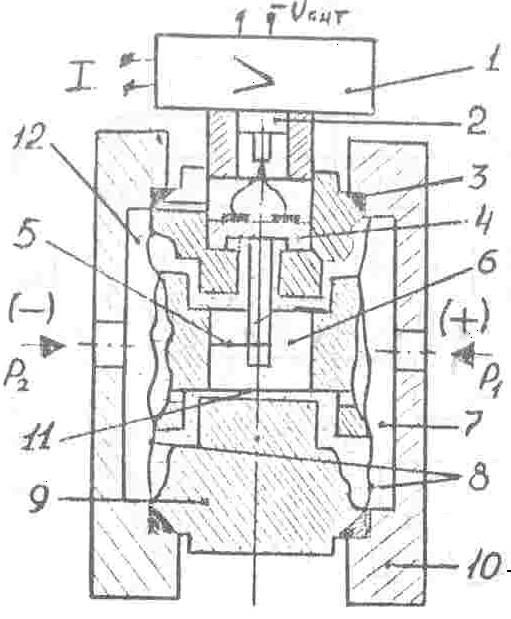

сапфир-22ДД

∆Р→4(∆R) Р₁ >Р₂

Р₁→7 →6↑→4↑→∆R→

1↑→IкВП

Р₂→7 →10↑→4↑→∆R→

1↑→IкВП

Сапфир – ДИ – 2140 – 02 – УХЛ* 3.1 – 0.25/6.3 КПО – 05 – К ¼ - В – температура плюс 1° плюс 80°

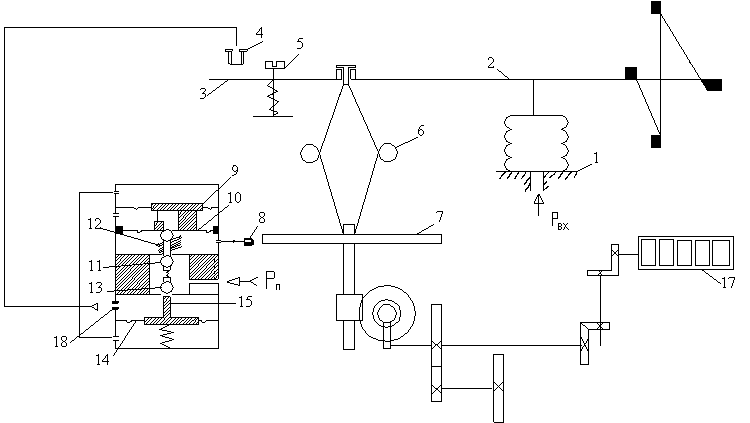

Урок № Пневматические интеграторы ПИК-1

ОК-23

М(1)=М(6)

Р_вх→1↑→2→3↑←4

4

Р_п →В→Б→18→Е→9↓→10↓→12↓→11←Г

Р_п В→Б→8→7→6→2↓→3↓←Г

до М(6)=М(1)

7→16→17

[ЛУ-01, с. 121-123], [ЛУ- 02, с. 121-129]

Урок № Изучение конструкции и поверки измерительного преобразователя разности давления 13DD11

ОК-24

см. ОК-21

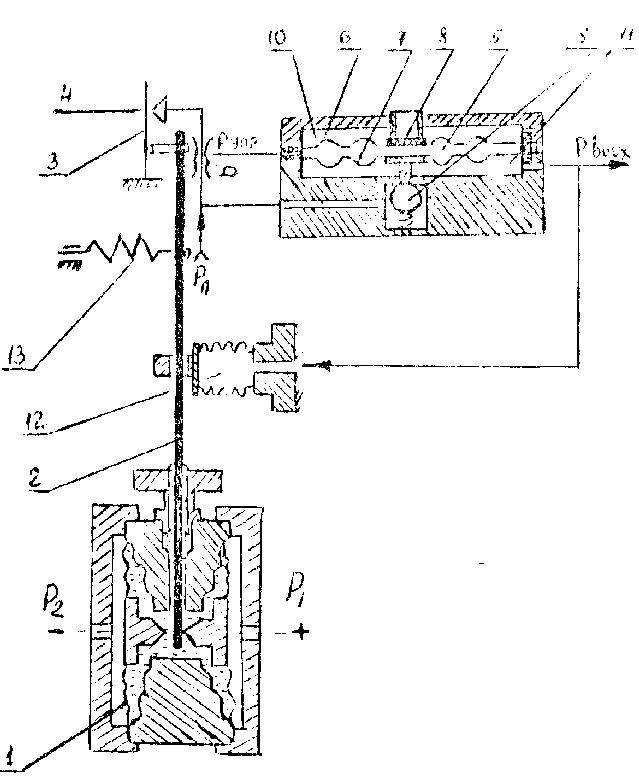

1.Принципиальная схема 13DD11

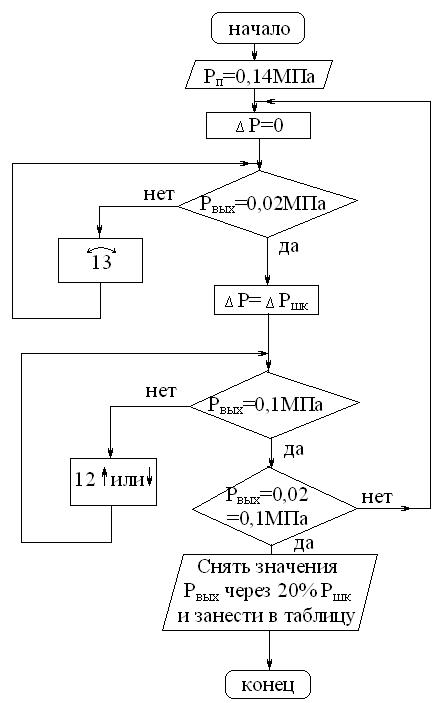

3.Блок-схема алгоритма настройки ИП типа 13DD11

N/N

Перепад давления

Расчетное выходное давление

с.т. воз.

в мПа

Выходное давление с.т. воз.

Р_вых в мПа

Абсолютная погрешность в мПа

Относительная погрешность в мПа

Вариац.

в %

мПа

%

н/х

о/х

н/х

о/х

н/х

о/х
