Раздел II Таблица 14
Урок № Лабораторные жидкостные приборы |
ОК-14 |
Чашечные манометры
h2f
= h1F
h1
= h2
P = h2(1+
)ρg
Па |
||

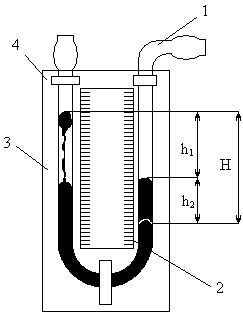

U – образные манометры
Р=Hρg
H=h1+h2 |
Измерение Рu 1.1
Ра = Hρg+Рб
Рu = Ра - Рб
= Hρg
|
|||
Типы ТЖ-200; НЖ-200; ТНЖ – 200; ММН-200 |
||||
Измерение Рв 1.2
Pв=Hρg |
Измерение Рв 1.3
Р1-Р2=Hρg
Р1>Р2 |
Рб(Р2;Рв)
h=l sinλ мм.вод.ст
P=l ρg sinλ Па Р1>Р2
|
||
Типы ПР-200; ДТ-50; ДТ-150 |
|
Раздел II Таблица 15

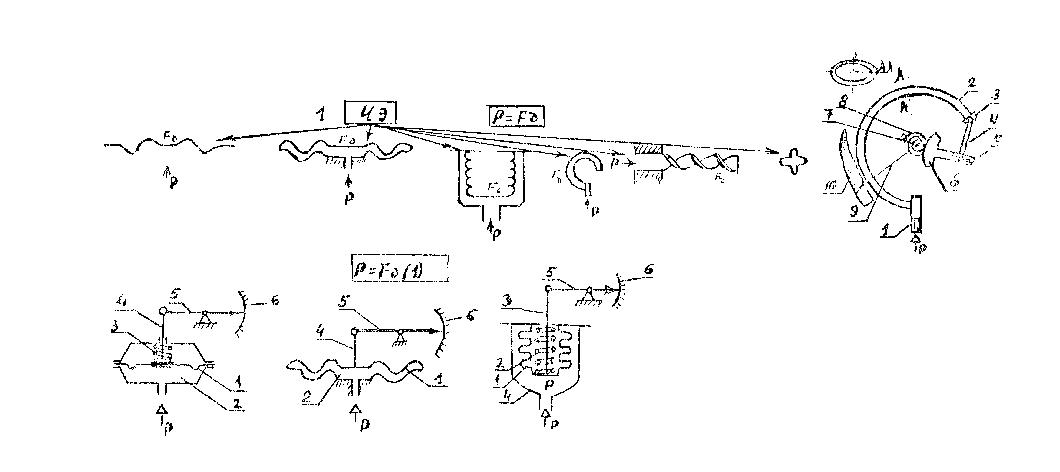

Урок № 1.Виды упругих чувствительных элементов (ЧЭ) 2. Мембранные сильфонные и с трубчатой пружиной манометры |
ОК-15 |
|
|||||
|
С трубчатой пружиной
Р=Fб(2) |
||||||
2
Мембранные
V=Fд(1+3) |
|
Сильфонные
Р=Fб(1+2)
2.2 |
Классификация
0,16;0,25;0,4
0,6;1;1,6;2,5;4
0,4;0,6;1 2.3.1
|
||||
|

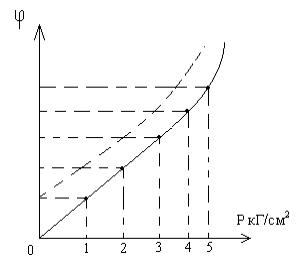

Выбор шкалы манометров
Ряд. шк. (0,6;1;1,6;2,5;4)10n;
n=0;1;2;3
φ=kP
Р P > ¾ Pшк; P
P> 2/3 Pшк
|
||||||
[ЛУ-01, с.46-54] [ЛУ-02, с 20-86, 89-95] |
Раздел II Таблица 16
Урок № Сильфонные манометры с электронной и пневматической системой передачи |
ОК-16 |
|
|
1
Сильфонные
манометры с электронной и пневматической
системой передачи
см. ОК-10 тема 1
М(1)=М(6)
Рвых=0,02+0,08Р/Ршк МПа
Рвых=0,2+0,8Р/Ршк кгс/см2 |

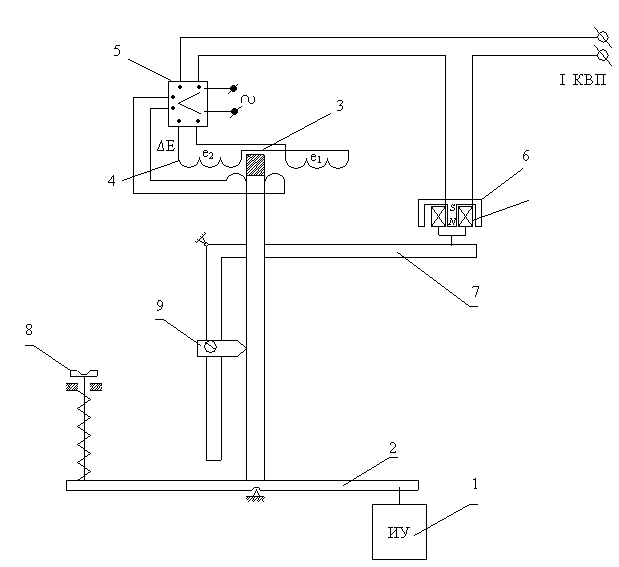

2
Сильфонные
манометры с унифицированным
электропреобразователем
см. ОК-06 тема 2
I=5 P/Pшк
М(1)=М(6) |
||
[KE-01, с.66] |
[ЛУ-01, с.77-78];[ЛУ-03, с 103-105] |
Раздел II Таблица 17
Урок № Изучение конструкции и поверка измерительного преобразователя с пневматическим сигналом |
ОК-17 |
см. ОК-06 |
|
||||||||

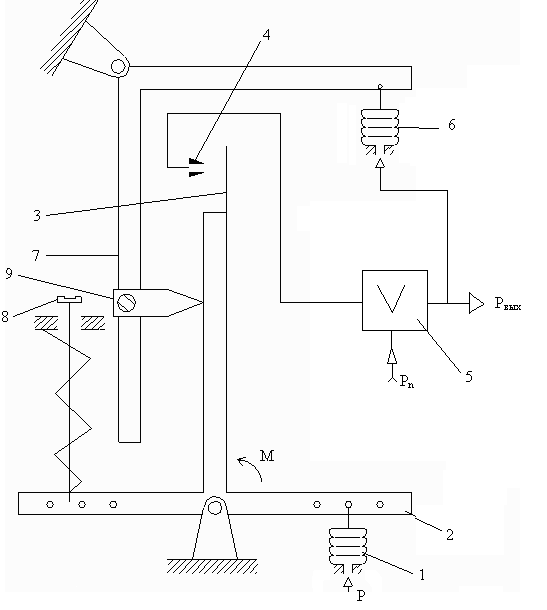

Принципиальная схема МС-П1
М(1)=М(6)
Рп=0,14МПа=1,4кгс/см2
метрология
|

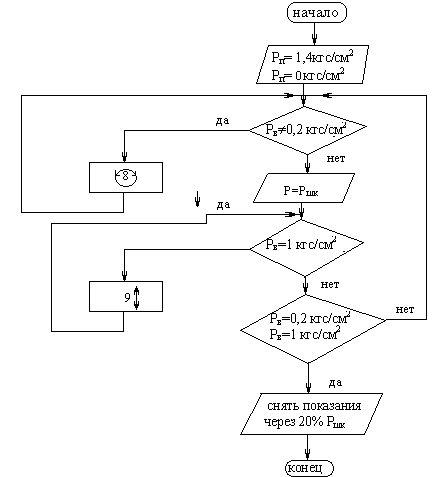

Блок-схема алгоритма настройки
пневматического датчика МС-П1
читать: Рв=Рвых |
||||||||||
N/N п/п |
Значения измеряемого давления в кгс/см2 |
Расчетные значения выходного давления в кгс/см2 |
Фактические значения вых, давления в кгс/см2 |
Абсолютная погрешность в кгс/см2 |
Относительная приведенная погрешность в % |
Вариационная погрешность в % |
|||||
п/х |
о/х |
п/х |
о/х |
п/х |
о/х |
||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
||
|
|
|
|
|
|
|
|
|
|
