Раздел I Таблица 7

Урок № Ферродинамические преобразователи и схемы дистанционной передачи

ОК-07

Дистанционная передача на ферродинамических преобразователях

2

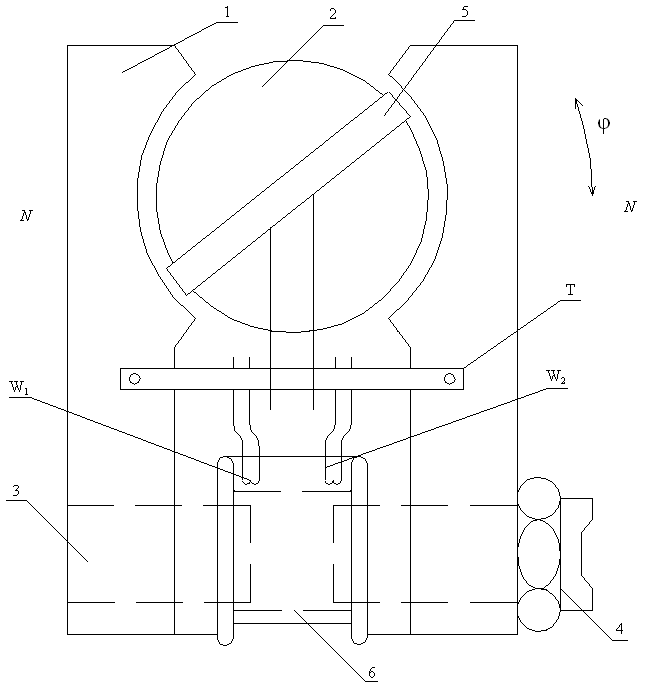

Ферродинамический преобразователь

1

E_p = f(φ)

φ₁ = φ₂ = 0

E ₁ = E₂; ΔЕ = E₁ - E₂ = 0 → ЭУ; система

φ₁ ≠ 0

φ₂ = 0

Е₁ ≠ Е₂; ΔЕ = E₁ - E₂ = E₁→УЭ↑→PD→(5;8) пока φ₂= φ₁

φ = 0

E_p = 0

п ри этом Е₂= E₁; ΔЕ = E₁ - E₂ = 0 → ЭУ; и РD по шкале отсчитывают значение параметра

φ ≠ 0

E_p= ; при и B-const E_p = f(φ)

[ЛУ- 02; с. 43-44]; [ЛУ-03; с.100-103]

[ЛУ – 03; с.101-102]

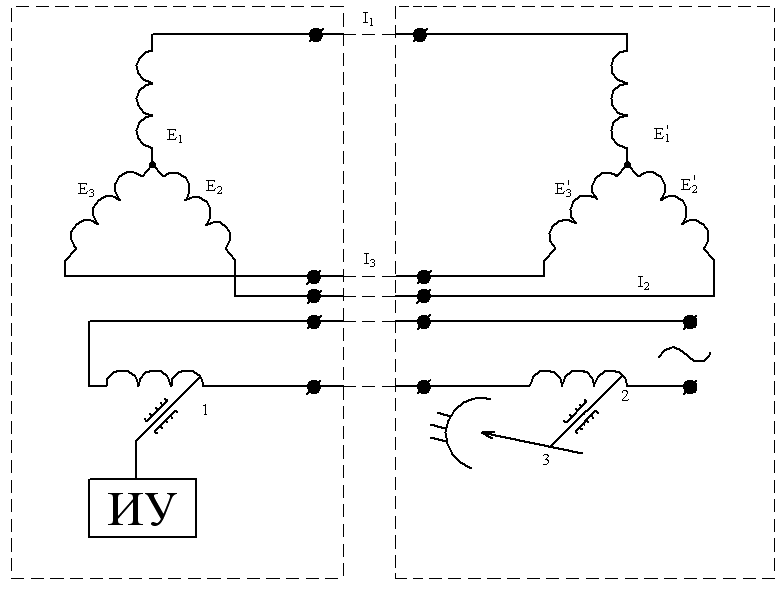

Урок № Сельсины и схемы дистанционной передачи с использованием сельсинов

ОК-09

λ = β

λ ≠ β

E₁≠ E ; E ≠ E ;

E₃≠ E сл-на, I₁≠ I₂≠ I₃

М_син = М_max · sinθ

θ = λ - β

М_max= max при θ=90 º

пока β= λ, при этом

E₁=E ; E = E ; E₃=E ;

I₁=I₂=I₃=0

по 3 отсчитывают значение параметра

E₁=Emax · cosλ E =Emax · cosβ

E₂=Emax · cos(λ+120º) E =Emax · cos(β+120º)

E₃=Emax · cos(λ+240º) E =Emax · cos(β+240º)

[ЛУ-02, с.46-48]; [ЛУ-03, с.102-103]

Урок № 1.Потенциометрическая система передачи.

2.Номирующие преобразователи.

3.Частотные электрические преобразователи (ЧЭП)

ОК-09

Номинирующие преобразователи

2.

Потенциометрическая система передачи

1

Вначале М; после СМ

U _A = U_B ΔU_AB = 0; PD

U_A >U_B, ΔU_AB = U_A - U_B ≠ 0 →ЭУ↑→PD→(B,1) пока U_В=U_А, тогда

ΔU= ;

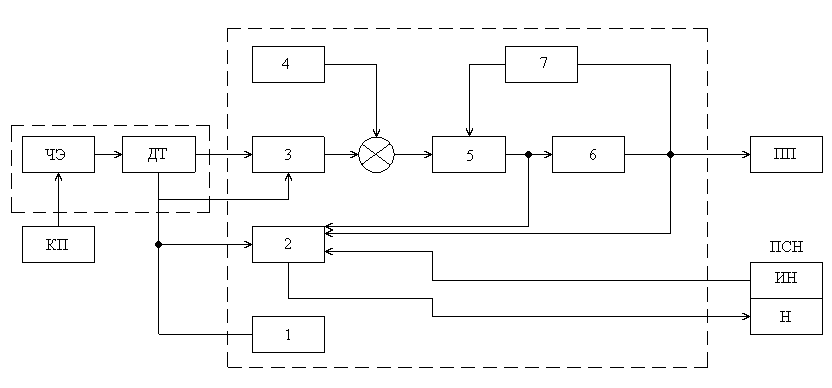

ЧЭПП

3. 3.1

3

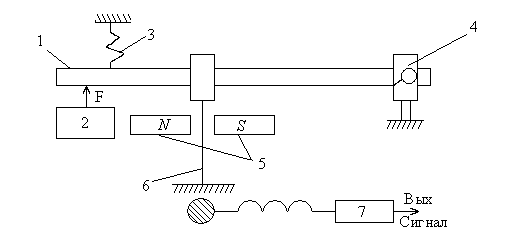

Струнный частотный преобразователь

[ЛУ-02, с.48-54]
