Етапи роботи у NormCad

При запуску програми першим з’являється вікно Менеджер NormCAD (рис. 9.37), яке використовують для вибору дій на початку сеансу роботи, при створенні та відкритті нового документу, для реєстрації і отримання основних відомостей про роботу у програмі.

Рис. 9.37. Вікно „Менеджер NormCAD”

У цьому вікні користувач - початківець може натиснути на кнопку Как выполнить расчет? і отримати інструкцію із виконання розрахунку. Для цього у діалоговому вікні Как выполнить расчет? (рис. 9.38) натискають кнопку Показать і переглядають послідовність виконання операцій.

Основними етапами роботи з документом, у якому виконується розрахунок, є:

1. Створення документа для виконання розрахунку.

2. Введення і редагування даних.

3. Запуск розрахунку на виконання.

4. Аналіз результатів виконання розрахунку.

5. Підготовка звіту.

Пункти 2-4 (або 2-5) можна повторити до досягнення задовільних результатів розрахунку.

Рис. 9.38. Діалогове вікно „Як виконати розрахунок?”

Крім цього, автоматично створений звіт можна коригувати та форматувати. У нього можна додавати рисунки, таблиці, графіки, формули та інші об’єкти з інших додатків.

Етап 1. Створення документа

Для створення документа з виконання розрахунку обирають один зі способів:

1. за допомогою ієрархічної структури нормативних документів;

2. за допомогою діалогового вікна Новый расчет.

При створенні документа для розрахунку кам’яних і армокам’яних конструкцій за допомогою ієрархічної структури нормативних документів виконують такі дії:

а) виділяють потрібний пункт в ієрархічній структурі нормативних документів на панелі з вкладками (СНиП ІІ-22.81), клацнувши по значку із зображенням книги (див. рис. 9.36). Далі вибирають пункт розрахунку – наприклад, п. 4.1 - центральний стиск неармованих елементів;

б) вибирають команду Новый расчет у меню Файл (кнопка на панелі інструментів).

Примітки:

1. При створенні нового розрахунку програма автоматично заносить у нього дані з активного документа (якщо розрахунок виконують за тим же нормативним документом). За необхідності дані можуть бути легко відредаговані. Це дозволяє не вводити заново всі дані до нового розрахунку.

2. Якщо немає активного документа, створеного для виконання розрахунків за необхідним нормативним документом, у новий розрахунок програма автоматично заносить дані, що зберігаються за замовчуванням.

При створенні документа за допомогою діалогового вікна Новый расчет вибирають однойменну команду в меню Файл, у діалоговому вікні Новый расчет (рис. 9.39) вибирають нормативний документ для розрахунку (СНиП ІІ-22.81) і потрібний пункт (наприклад, розрахунок позацентрово-стиснутої армованої кладки прямокутного перерізу).

На відміну від першого способу створення документа, при якому дані переносять у новий документ автоматично, у діалоговому вікні Новый расчет це можна зробити явно, обравши перемикачі:

• Без данных - для створення документа без даних.

• Данные по умолчанию - для створення документа з даними за замовчуванням.

• Данные из активного документа (з указанням імені цього документа) - для створення документа з даними із активного документа.

Рис. 9.39. Діалогове вікно „Новий розрахунок”

У цьому вікні задають також дії, що виконуватимуться автоматично одразу після створення документа, встановивши галочки біля пунктів:

• Выполнить вычисления (обчислення можуть виконувати-ся за відсутності всіх або частини потрібних вихідних даних, решту даних буде запропоновано ввести по ходу виконання розрахунку);

• Создать отчет - для створення звіту за проведеними обчисленнями.

Етап 2. Введення і редагування даних

Для введення даних клацають двічі лівою кнопкою миші на потрібній групі даних у вкладці Данные на панелі з вкладками (кнопка , після цього вибирають необхідну групу даних). У діалоговому вікні, що з'явилося, вводять або редагують дані.

Є два типи діалогових вікон:

• ті, що використовують для введення даних текстові поля;

• довідники, що використовують для введення даних спадаючі списки, з яких вибирають потрібні значення.

Примітка. Необхідно стежити за тим, щоб одиниці вимірювання даних відповідали вказаним праворуч від текстових полів.

Рис. 9.40. Вкладка „Дані”

Видалення даних

Необхідність у видаленні даних виникає найчастіше на початку роботи з документом, коли дані перенесені у нього з іншого документа або задані за замовчуванням.

Для видалення даних вибирають команду Удалить значения у меню Данные або натискають кнопку Удаление данных на панелі інструментів. У діалоговому вікні (рис. 9.41) вибирають необхідні групи даних і натискають кнопку Удалить для видалення усіх значень для відмічених груп даних або кнопку Удалить все для видалення усіх значень даних.

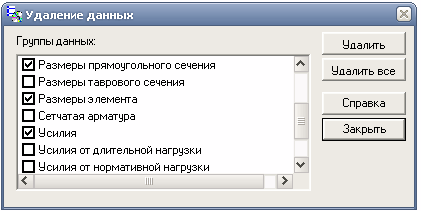

Рис. 9.41. Діалогове вікно „Видалення даних”

Етап 3. Запуск розрахунку на виконання

Для запуску розрахунку на виконання вибирають команду Выполнить расчет в меню Операции або натискають кнопку на панелі інструментів.

Примітка.

Можливе виконання розрахунку за відсутності всіх або деяких даних на початку розрахунку. Необхідні дані запитуватимуться у режимі діалогу.

Введення даних у режимі діалогу

Після запуску розрахунку на виконання можливий запит даних або умов розрахунку у режимі діалогу.

Для продовження виконання розрахунку вводять запитувані значення даних у діалогові вікна, що з’являються на екрані (при цьому потрібно стежити за відповідністю одиниць вимірювання) або відзначають потрібний варіант умов розрахунку.

Етап 4. Аналіз результатів виконання розрахунків

У NormCAD є такі засоби для аналізу результатів розрахунку:

• індикатори результатів розрахунку на панелі з вкладками;

• діалогове вікно Сравнение результатов;

• аналіз результатів безпосередньо у тексті автоматично підготовленого звіту.

Для відображення результатів розрахунку на панелі з вкладками клацають на значку із зображенням світлофора. Основні результати виконання розрахунків програма виводить у вигляді таблиці, де наведений відсоток виконання кожної умови та індикатори у вигляді значків, які показують успішність виконання відповідних перевірок. При клацанні на індикаторах програма виконує швидкий перехід до найважливіших місць розрахунку у звіті, де виконують перевірку цих умов (рис. 9.42).

Рис. 9.42. Індикатори результатів

Призначення діалогового вікна Сравнение результатов (рис. 9.43) полягає у порівнянні різних варіантів вихідних даних за деякою ознакою, наприклад, за погонною масою елементів конструкцій.

У діалогове вікно Сравнение результатов програма заносить варіанти, що задовольняють всім умовам, за якими виконували перевірки.

Для відображення результатів розрахунку у діалоговому вікні Сравнение результатов вибирають команду Сравнение результатов у меню Вид.

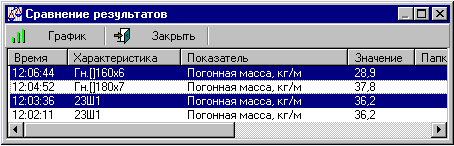

Рис. 9.43. Діалогове вікно „Порівняння результатів”

Етап 5. Підготовка звіту

Для підготовки звіту обирають команду Создать отчет у меню Операции (кнопка на панелі інструментів). Операції виконання розрахунку та підготовки звіту можна виконати також однією командою Выполнить у меню Операции (кнопка на панелі інструментів).

Примітки:

1. У процесі підготовки звіту та після його закінчення у стрічці стану з’являються відповідні повідомлення. Після закінчення підготовки звіту у графі Отчет панелі інструментів Задачи з’являється галочка . Галочка знімається, коли необхідно сформувати звіт заново - при зміні даних або після виконання обчислень командою Выполнить расчет.

2. При створенні звіту командою Создать отчет попередню версію звіту програма видаляє. Якщо потрібно використовувати попередню версію, то її можна зберегти у попередньому файлі перед виконанням команди Создать отчет.

Використання варіантів

Після виконання розрахунку за одним або кількома пунктами нормативного документа можна зробити висновок, що при заданих початкових даних задовольняються або не задовольняються певні вимоги, що містяться у цих пунктах. Шляхом зміни початкових даних і проведення повторних розрахунків можна забезпечити виконання усіх необхідних вимог. При цьому виникає питання: наскільки оптимальним є отримане рішення?

Для отримання оптимального рішення у NormCAD можна розглянути декілька варіантів будь-якого виконаного розрахунку. Для кожного додаткового варіанту створюється окремий документ, у назві якого до назви основного документа автоматично додається номер варіанту (В – 1), (В – 2) тощо. Після цього можна змінити будь-які вихідні дані для кожного варіанту. Але при цьому зміни не повинні виходити за певні межі (наприклад, не змінюють навантажень при зміні перерізів), тому що тоді порівняння варіантів може бути недоцільним.

Використання варіантів дозволяє:

• виконувати операції з усіма варіантами однією командою;

• групувати у структурі використовуваних документів усі варіанти документа в одній папці, що спрощує перехід до потрібного документу;

• швидко отримувати графік порівняння результатів розрахунку для усіх варіантів;

• за графіком порівняння варіантів визначити оптимальний варіант і перейти до нього;

• скопіювати і використати у звіті отриманий графік порівняння варіантів.

Максимальна кількість варіантів для кожного документа – 16.

Використання завдань

Для виконання розрахунку за кількома пунктами нормативного документа використовують завдання.

Використання завдань дозволяє:

• об’єднувати в одному документі розрахунок за кількома пунктами нормативного документа;

• виконувати розрахунок із наперед заданими умовами;

• створювати завдання для найчастіше виконуваних розрахунків і зберігати їх для наступного використання.

Завдання можна використовувати для виконання розрахунків і створення звітів за тими ж правилами, які застосовують при виконанні аналогічних операцій із окремими пунктами нормативних документів.
