Затвор з ударником, викидачем і запобіжником

Затвор ПМ служить для:

• подання патрону з магазину в патронник;

• замикання каналу від пострілу;

• утримання гільзи і постановка курка на бойовий звід.

Використовуючи слайд, літературу описати затвор.

Затвор має:

0. мушку;

1. паз для цілика;

2. насічку для виключення відсвічування;

3. вікно для викидання гільз;

4. паз для викидання;

5. гніздо для гнідка з пружиною;

6. гніздо для запобіжника;

7. дві виїмки для фіксатора запобіжника;

8. насічки для зручності відведення затвору;

9. паз для проходу курка.

В середині затвор має:

0. канал для ствола зі зворотною пружиною;

1. повздовжні виступи;

2. зуб для постановки затвору на затворну затримку;

3. паз для відбивача;

4. паз для виступу важеля зводу, який з`єднує чашечку для вміщення гільзи;

5. досилач;

6. виступ для роз`єднання важеля зводу з шепталом;

7. виїмку для вміщення роз`єднуючого виступу;

8. важеля зводу при натиснотому спусковому гачку;

9. канал для вміщення ударника.

Ударник служить для розбивання капсуля.

Має:

0. байок;

1. зріз для запобіжника.

Викидач - для утримання гільзи (патрона) у чашечці затвору до зустрічі з відбивачем.

Має:

0. загін;

1. п`ятачок для з`єднання з затвором;

2. гніток;

3. пружину викидача

Запобіжник - для забезпечення безпеки поводження з пістолетом.

Має:

0. прапорець запобіжника;

1. фіксатор;

2. уступ;

3. ребро;

4. загін;

5. виступ

Цілик - разом з мушкою служить для прицілювання.

Зворотня пружина - для повертання затвору у переднє положення після пострілу.

Ударно - спусковий механізм (УМС) складається з:

0. курка;

1. шептала з пружиною;

2. спускової тяги;

3. спускового гачка;

4. бойової пружини;

5. засувки бойової пружини.

Курок - для завдання удару по ударникові.

Має:

0. голівку з насічкою;

1. виріз для забезпечення вільного ходу курка під час спуску його з бойового зводу;

2. виїмку для зачепу з запобіжником;

3. запобіжний звіт;

4. дві цапфи;

5. зуб самозводу;

6. виступ для замикання курка запобіжником;

7. заглиблення для широкого пера бойової пружини;

8. кільцеву виїмки для п`яточки важеля зводу.

Шептало служить для утримання курку на бойовому і запобіжному зводі.

Спусковий гачок і спускова тяга з важелем зводу служить для спуску курка з бойового зводу і зведення курка під час стрільби самозводу. спускова тяга має на кінцях цапфи.

Важіль зводу має:

0. роз`єднуючий виступ4

1. п`яточку;

2. виступ самозводу;

3. виріз для виступу шептала.

Спусковий гачок має:

0. хвіст;

1. цапфи;

2. отвори

Бойова пружина служить для приведення в дію курка, важеля зводу і спускової тяги.

Має:

0. замикач магазину;

1. вузеньке перо;

2. широке перо з «відбійним» кінцем широкого пера бойової пружини;

3. отвір

Затворна затримка - служить для утримання затвору у крайньому задньому положенні, після витрати всіх патронів у магазин і для відбиття гільз.

Має:

0. кнопку;

1. виступ;

2. відбивач;

3. отвір

Магазин - служить для вміщення 8 патронів, подання їх на лінію досилання і приведення в дію затворної затримки після витрати патронів.

Складається:

0. з корпусу;

1. кришки;

2. подавача;

3. пружини

Подавач має зуб для вмикання затворної затримки.

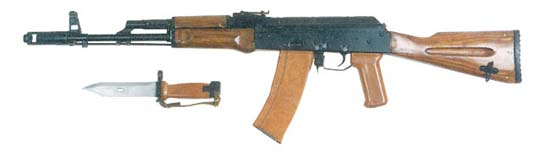

5,45-мм АВТОМАТ КАЛАШНИКОВА

5,45 мм автомат Калашникова є особистою зброєю і призначений для знищення живої сили і ураження вогневих засобів противника.

Для ураження противника у рукопашному бою до автомата приєднується багнет.

Для стрільби з автомата використовуються патрони зі звичайною (зі сталевим сердечником) та з трасуючою кулею.

Автомат розроблено на базі автомата АКМ під малокаліберний патрон 5, 45х39 мм. Він повторює основні конструктивні рішення свого попередника і уніфікований з ним за деталями на 53 %. Новим елементом є двокамерний дульний пристрій, який виконує функції дульного гальма-компенсатора і полум’ягасника.

Автомат АК–74 є одним із надійніших автоматів у світі. Має дуже високу кучність бою одиночними пострілами. Стрільба одиночними пострілами ефективна на відстані 500 – 550 метрів. У режимі безперервного вогню витримує 90 пострілів – 3 магазини.

Патрон калібру 5,45 мм за пробивною дією кулі слабший, ніж у АКМ. При стрільбі в умовах населеного пункту, в лісі рикошеті куль калібру 5,45 мм сильніші, ніж 7,62 мм. При сильному вітрі зміщення куль калібру 5,45 мм дуже велике.

Крім основної моделі АК – 74, випускалась також модель зі складаним металевим прикладом АКС – 74. Обидві моделі мали модифікації, і пристосовані для кріплення нічних прицілів ( АК–74Н та АКС–74Н ). З 1991 року серійно випускається модернізований автомат АК – 74М.

Модернізований автомат має складний пластмасовий приклад, який за міцністю перевищує металевий, планку для кріплення нічних та оптичних прицілів, пристрій для установки підствольного гранатомета. На автоматах зразка 1974 року для встановлення підствольного гранатомета потрібно було мати додаткові деталі і допомогу в майстерні. Тепер стрілець може встановити гранатомет сам.

Тактико – технічні характеристики 5,45 - мм автомата Калашникова
Калібр, мм...............................................................................................	5,45
Прицільна дальність м ..........................................................................	1000
Відстань прямого пострілу: - по грудній фігурі, м...............................	440
- по бігучій фігурі, м................................	625
Темп стрільби, пострілів у хвилину ......................................................	600
Бойова скорострільність: - чергами, пострілів у хвилину ..................	до 100
- поодиноким вогнем, пострілів у хвилину ....	до 40
Вага автомату: - без багнет-ножу із спорядженим магазином, кг.......	3,6
- вага багнет-ножу, кг...................................................	0,49
Початкова швидкість польоту кулі, м/сек.............................................	900
Найбільша дальність польоту кулі, м....................................................	3150
Вбивча сила кулі зберігається, м...........................................................	1350
Вага патрону, г........................................................................................	10,2
Місткість магазину, патронів.................................................................	30
Довжина автомату: - з багнет-ножем та відкинутим прикладом, мм..	1089
- без багнет ножу із складеним прикладом, мм...	700

Автоматична дія автомата відбувається за рахунок використання енергії порохових газів, які відводяться з каналу ствола в газову камеру.

При пострілі частина порохових газів, які йдуть за кулею через отвір у стінці ствола в газову камеру, тисне на передню стінку газового поршня та відкидає поршень і затворну раму із затвором у заднє положення. При відході затворної рами назад відбувається відмикання затвора, затвор витягує з патронника гільзу і викидає її назовні; затворна рама стискує зворотну пружину і зводе курок (ставить його на звід автоспуску).

У переднє положення затворна рама із затвором повертається під дією зворотного механізму, затвор при цьому досилає черговий патрон з магазина в патронник і замикає канал ствола, а затворна рама виводить шептало автоспуску з – під автоспуску курка. Курок стає на бойовий звід. Замикання каналу ствола здійснюється поворотом затвора навколо поздовжньої осі вправо, в результаті чого бойові виступи затвора заходять за бойові упори ствольної коробки.

Якщо перевідник встановлений на автоматичний вогонь, то стрільба буде продовжуватись до тих пір, поки спусковий гачок нажатий і є патрони в магазині.

Якщо перевідник встановлений на одиночний вогонь, то при натискуванні на спусковий гачок відбувається тільки один постріл; для виробляння наступного пострілу необхідно відпустити спусковий гачок і натиснути на нього знову.

З автомата ведеться автоматичний або одиночний вогонь. Автоматичний вогонь є основним видом вогню: він ведеться короткими (до 5 пострілів) або довгими(до10 пострілів) чергами.
