Вимірювання повного опору обмотки ротора z змінному струму
Вимірювання повного опору обмотки ротора на оборотах дозволяє судити про наявність виткових замикань в обмотці

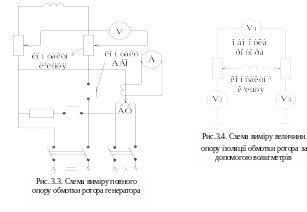

Вимірювання проводиться при різних обертах 100, 75, 50, 25, 0%. Так як Z залежить від величини прикладеної напруги, необхідно проводити вимірювання при 50, 100, 150 і 200 В змінного струму. Напруга подається через AT. При проведенні вимірювання обмотка ротора не повинна бути замкнута «на опір, що гасить».
Різка зміна величини Z говорить про наявність в обмотці виткових замикань. Для кількісного аналізу необхідно знати величину Z для даного ротора за відсутності виткових замикань.

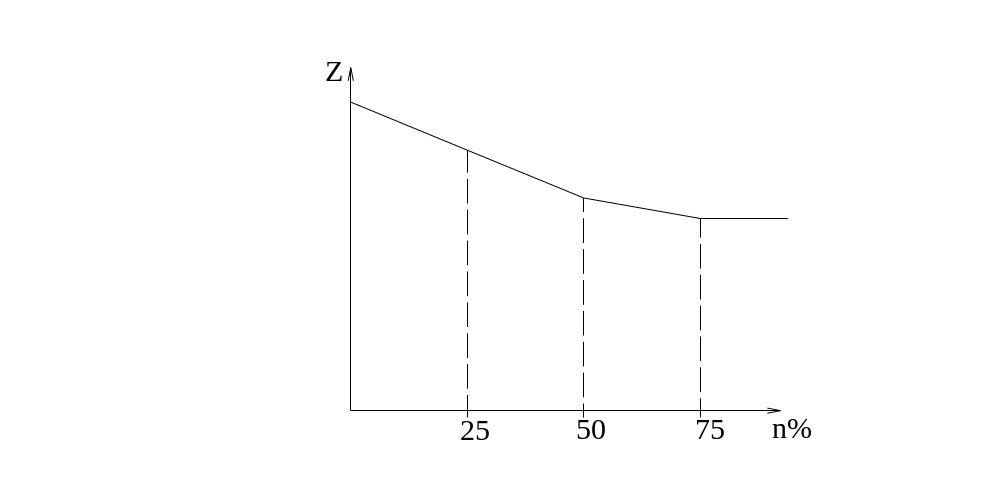

n – оберти в %; Z=f(n) – крива зміни при виникненні виткового замикання в роторі.
3.Порядок виконання роботи
1. Виміряти опір ізоляції машин. Перевірити можливість включення в мережу.
2. Виміряти омічний опір обмоток генератора в холодному стані. Дані звести в табл.3.1.
3. Виміряти омічний опір обмоток генератора в гарячому стані. Порівняти результати вимірювань з попередніми. Опори привести до однієї і тієї ж температури. Результати вимірювань звести в табл.3.2.
4. Провести вимірювання повного опору обмотки ротора генератора. Зробити висновки щодо наявності виткових замикань в обмотці. Побудувати графік. Результати записати в табл.3.3.
Табл.3.1
№п/п |
R15 |
R60 |
Ізоляція елементу |
Висновки |
|
|
|
|
|
Табл.3.2
п/п |
U |
I |
r |
Висновки |
|
|
|
|
|
Табл.3.3
п/п |
U |
I |
r |
Висновки |
|
|
|
|
|
|
|
|
|
|
4.Контрольні запитання
1. Нарисуйте заступну схему ізоляції при випробуваннях напругою постійного струму.
2. Дайте характеристику фізичним процесам в ізоляції при прикладанні напруги постійного струму.
3. Охарактеризуйте складові струму заступної схеми ізоляції при випробуванні напругою постійного струму.
4. Дайте визначення коефіцієнта абсорбції. З якою метою при випробуваннях ізоляції знімають показання приладів через 15 с і 60 с.
5. Нарисуйте схему виміру омічних опорів обмоток генератора в неробочому стані.
6. Як виглядає схема виміру повного опору обмотки ротора генератора?
6. Як проводити вимір опору провідників за допомогою вимірювального моста.
5.Список рекомендованої літератури лабораторна робота № 4 вИзначеНня швидкості та часу увімкнення та вимкнення високовольтних вимикаЧів
1.Мета і завдання роботи
Мета роботи: Опанування сучасними методами визначення експлуатаційних параметрів високовольтних вимикачів.
Завдання роботи: За допомогою вимірювального стенду виміряти швидкість руху рухомого контакту вимикача ВМП-10 у момент розмикання контактів при вимкненні і у момент дотику при увімкненні, а також визначити час увімкнення та вимкнення вимикача ВМП-10. Зробити висновки про відповідність отриманих характеристик технічним вимогам.
