4.Порядок виконання роботи
1. Зібрати схему вимірювальної установки:
Приєднати кріпильний механізм до полюса вимикача (рис.4.5). Рухому планку А кріпильного механізму угвинтити в рухомий стрижень. Фіксуючі планки Б механізму закріпити болтами до полюса вимикача. До кріпильного механізму прикріпити віброграф В.
Зібрати схему вимірювальної установки згідно рис.4.6.
Приєднати заземлення до вимикача від блоку керування;
Приєднати дроти від виводів блоку управління (коло секундоміра ~220 В) до втичних контактів полюса вимикача;
Приєднати дроти від виводів блоку керування до вібрографа (живлення ~12 В);

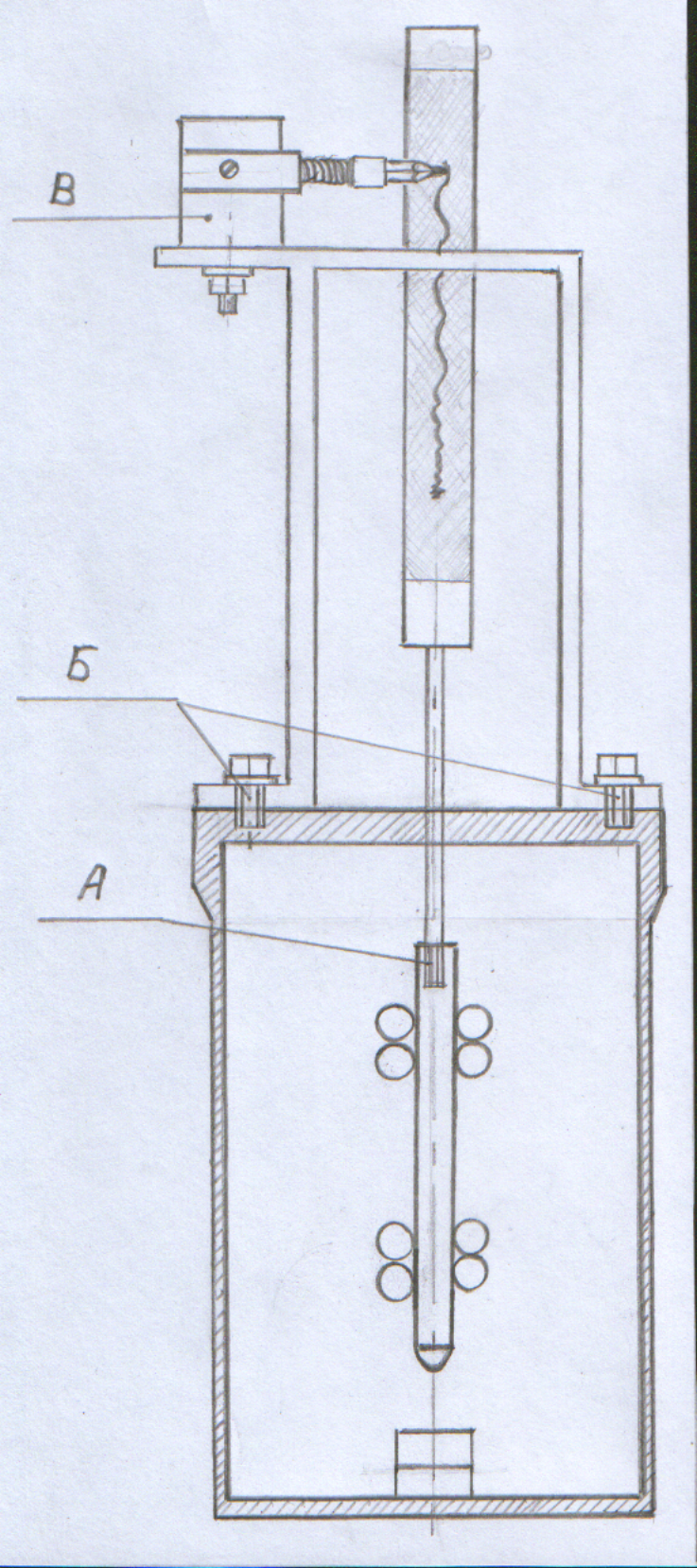

Рис.4.5. Розріз полюса ВМП – 10
Приєднати роз'єм кабелю живлення до блоку керування;
Приєднати роз'єм кабелю живлення в силовій збірці;
Увімкнути автомат в силовій збірці, подати напругу на кабель живлення.
Підключення кола секундоміра і установка кріпильного механізму з вібрографом виконується на різних полюсах вимикача.
КАТЕГОРИЧНО ЗАБОРОНЯЄТЬСЯ. Торкатися під час проведення вимірювань до вимикача і кріпильного механізму. Відривати папір з віброграмою можна тільки після вимкнення живлення на блоці керування.
2. Провести увімкнення вимикача для отримання віброграми і показань секундоміра.
Увімкнути автомат на блоці керування, що подає живлення в кола блоку керування - спалахує індикатор живлення Л1. Горить зелена лампочка – вимикач вимкнений.
Рис.4.6.
Вимірювальна установка та схема її
підключення.
Повернути ключ керування (КК) в положення «УВІМК» і утримувати ключ керування в цьому положенні до повного увімкнення вимикача. Замикаються контакти ключа керування 9 і 11, 13 і 15, 17 і 19, 21 і 23. Через них проходить постійний струм на контакти 2 і 3 роз'єма ШР і далі на котушку контактора проміжного КП. Контактор вмикається і через його контакти надходить живлення на електромагніт увімкнення. Вимикач вмикається, розмикаються контакти КБУ і коло увімкнення вимикача розривається, що перешкоджає повторному увімкненню. Контакт КБВ замикається, вимикач готовий до вимикання - спалахує червона лампочка (рис.4.1).
Повертаючи КК в положення «УВІМКН», замикаємо контакти КК 1 і 3, протікає струм через котушку секундоміра (секундомір починає відлік), при замиканні контактів вимикача (увімкненні) струм обходить котушку секундоміра через замкнуті контакти КК 1 і 3 далі через замкнуті контакти вимикача; секундомір зупиняється. Секундомір відраховує час від моменту подачі сигналу на вмикання вимикача до моменту дотику стрижня до розетки. Відлік за секундоміром можна співставити з віброграмою, порахувавши число періодів від початку вмикання до точки дотику стрижня і розетки.
Повертаючи КК в положення «УВІМК», подаємо живлення на трансформатор, який живить віброграф. Віброграф вмикається, рухомий контакт вимикача тягне за собою планку механізму з папером, на якій віброграф викреслює криву. Повертаючи КК в нейтральне положення, припиняємо живлення вібрографа (рис.4.1).
Вимкнути автомат живлення ~220 В на блоці керування.
Відірвати папір з віброграмою.
Записати показання секундоміра.
3. Провести вимикання вимикача для отримання віброграми і показань секундоміра.
Увімкнувши автомат, подати живлення в коло блоку керування; спалахує індикатор живлення Л1. Горить червона лампочка, тобто вимикач увімкнений.
Повернути КК в положення «ВИМК» і утримувати до повного вимикання вимикача. Замикаються контакти КК 10 і 12, 14 і 16, 18 і 20, 22 і 24, проходить постійний струм на електромагніт вимкнення (ЕВ) через роз'єм ШР (контакти 4 і 2), через КБВ, вимикач вимикається. Розмикаються контакти КБУ, вимикач готовий до увімкнення, горить зелена лампочка (рис.1).
Повертаючи КК в положення «ВИМК», замикаємо контакти КК 2 і 4. Струм протікає через них, через замкнуті контакти вимикача і через котушку секундоміра – секундомір працює. Вимикаючись, вимикач розриває коло, і секундомір зупиняється (рис.4.1). Секундомір відраховує час від моменту подачі сигналу на вимикання до моменту розмикання стрижня і розетки. Відлік за секундоміром можна співставити з віброграмою, порахувавши число періодів від початку вимикання до точки розмикання стрижня і розетки.
Вимкнути автомат живлення ~220 В на блоці керування.
Відірвати папір з віброграмою.
Записати показання секундоміра.
4. Розібрати схему блоку керування:
Вимкнутити автомат в силовій збірці;
Від'єднати роз'єм в збірці;
Від'єднати роз'єм на блоці керування;
Від'єднати ШР вимикача від блоку керування;
Від'єднати дроти, що йдуть від блоку керування до вимикача і вібрографа;
Зняти заземлення з вимикача.
5. Визначити швидкість руху рухомого стрижня в момент увімкнення і вимкнення вимикача ВМП-10 по отриманих віброграмах (рис.4.7,4.8).
Увімкнення:
Рис.4.7. Віброграма процесу увімкнення.
Визначити швидкість руху рухомого контакту у момент його торкання з нерухомим контактом
=
10-1
(м/с),
аувімк
, вувімк (мм);
=
10-1 = 4,6 м/с ;
Допускається: 4,8 ± 0,4 м/с.
Вимкнення:
Рис.4.8.Віброграма процесу вимкнення.
Визначити швидкість руху рухомого контакту у момент розриву контакту з нерухомим контактом
=
10-1
(м/с); авимк , ввимк(мм);
=
10-1 = 3,35 м/с;
Допускається: 3,2 ± 0,4 м/с
Отримані показання секундоміра:
Увімкнення: 0,14 с.
Вимкнення: 0,04 с.
Допускається:
Увімкнення до 0,3 с.
Вимкнення до 0,07 с.
