Оглавление

Введение 2

Исходные данные 3

Проектирование и расчет отопления 4

Расчет термических сопротивлений 4

Определение мощности отопительной системы 7

Расчет расхода тепла на нагрев инфильтрующегося воздуха 9

Расчет расхода тепла на нагрев приточного воздуха естественной вентиляции 10

Расчет теплопоступлений от бытовых приборов в помещения 10

Суммирование мощности отопительной системы 10

Определение расхода тепла на нагрев инфильтрующего воздуха 10

Конструирование отопительной системы 14

Проектирование теплового пункта 14

Гидравлический расчет трубопроводов 14

Подбор, установка и расчет нагревательных приборов 14

Проектирование и расчет расширительного бака сосуда 14

Конструктивные решения естественной вытяжной вентиляции 15

Расчет и проектирование вентиляции 16

Введение

Система отопления и вентиляции необходима в гражданских зданиях для поддерживания требуемой воздушной среды в помещениях, особенно в тех где имеется присутствие человека. Для строителя – это необходимая часть конструктивного решения здания. Данный курсовой проект посвящает нас в основы проектирования отопления и ветиляции.

Курсовой проект по отоплению и вентиляции гражданского здания предназначен для ознакомления студента с дополнительными требованиями, предъявляемыми к зданиям: создания температурно-комфортного режима в холодный и переходный периоды года и др.

В процессе работы над курсовым проектом студент должен:

- приобрести навыки проектирования систем отопления и вентиляции;

- научиться читать чертежи по отоплению и вентиляции;

- связать приобретенные практические знания с курсом «Теплогазоснабжение и вентиляция» и т.д.

Курсовой проект состоит из двух частей:

1) графической (чертеж на листе формата А1);

2) письменной части (пояснительной записки).

Исходные данные

Жилое здание, для которого проектируется отопление и вентиляция строится в городе Павлодар. Согласно заданию:

• чердачные и цокольные перекрытия 300-350 мм;

• толщина междуэтажного перекрытия 0,3 м;

• отметка пола первого этажа 0,00;

• отметка входа в здание - 0,9;

• отметка пола подвала - 2,05.

Источник теплоснабжения городская тепловая сеть с теплоносителем водой с параметрами Т 130 - 70 °С

Система отопления водяная однотрубная с нижней разводкой и тепловым пунктом в спецподвале.

№	Наименование и обозначение исходных данных	Значение
1	Расчетная температура для проектирования отопления t н.р.о.	-40
2	Расчётная температура для проектирования вентиляции t н.р.в.	-23
3	Наружняя расчетная температура холодной пятидневки t ср	-37
4	Средняя температура отопительного периода t оп	-9
5	Продолжительность отопительного периода Z оп	209суток
6	Средняя скорость ветра холодного периода W ср	6,7м/с
7	Зона влажности	С
8	Расчетная температура внутреннего воздуха	18

Проектирование и расчет отопления Расчет термических сопротивлений

Производится из условия:

Где расчетное термическое сопротивление теплопередаче, ;

требуемое термическое сопротивление теплопередаче,

приведенное термическое сопротивление из условий энергосбережения, ;

Определение требуемого термического сопротивления теплопередач наружных ограждений:

Где внутренняя расчетная температура, град.,

расчетная температура наружного воздуха, град.,

коэффициент тепловосприятия внутренней поверхности наружного ограждения,

нормируемая разность температур между внутренним воздухом и внутренней поверхностью наружного ограждения, град.

коэффициент, характеризующий соприкосновение наружного ограждения с наружным воздухом.

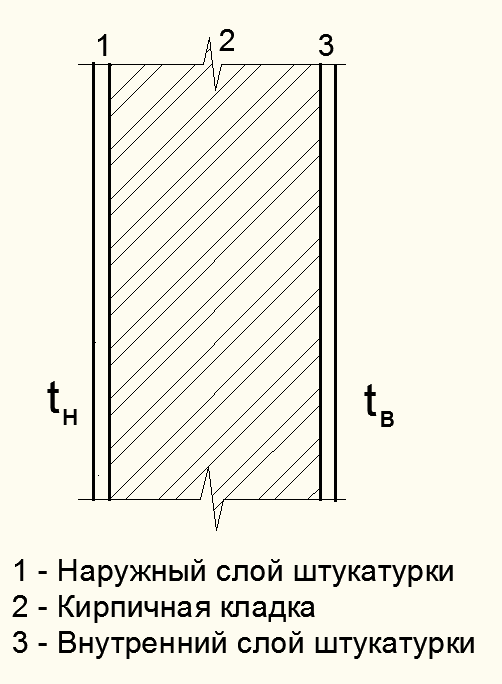

Расчет наружных стен

Определяем ГСОП по формуле:

ГСОП – градусо-сутки отопительного периода;

продолжительность отопительного периода;

внутренняя расчетная температура;

средняя температура отопительного перидода.

По найденному значению ГСОП, по таблицам или графикам подбирается величина

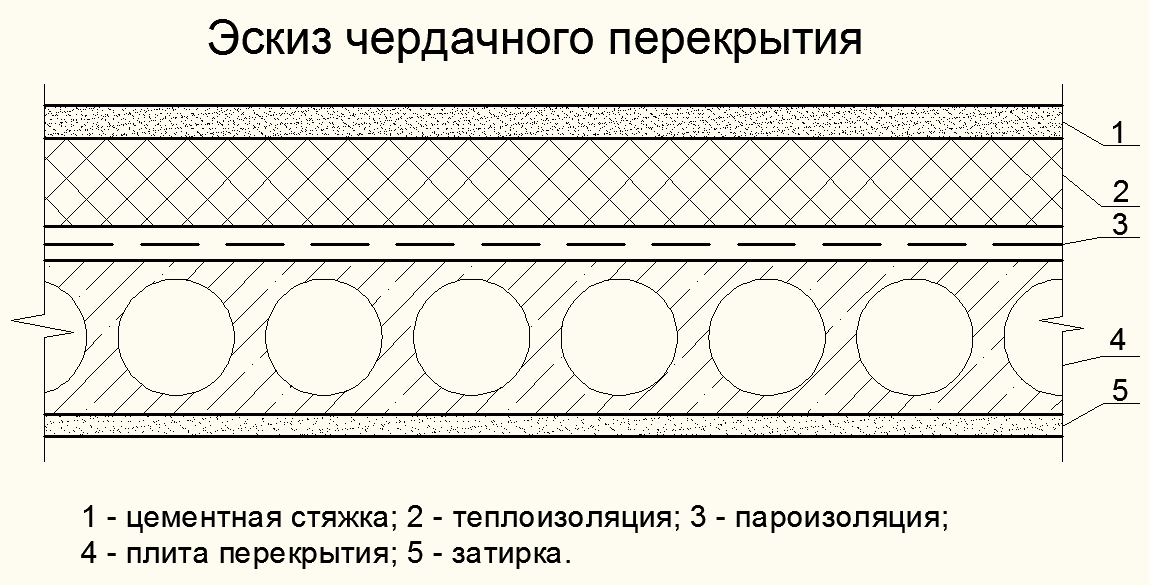

Расчет чердачного перекрытия

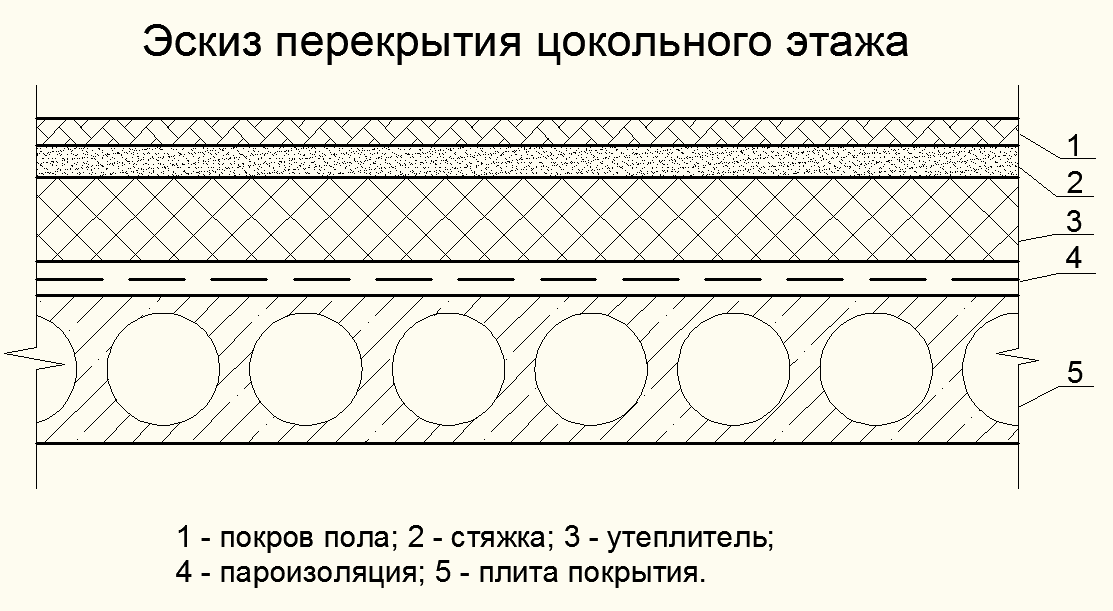

Расчет перекрытия цокольного этажа

Определяем сопротивления по ГСОП и заносим результаты в таблицу

№	Наименование наружного ограждения	Сопротивление
1	Наружная стена	3,36
2	Чердачное перекрытие	5,52
3	Перекрытие над холодным подпольем	4,43
4	Окна	0,441
