3.1 Подвижные и неподвижные опоры.
Опоры в тепловых сетях устанавливают для восприятия усилий, возникающих в теплопроводах, и передачи их на несущие конструкции или грунт. В зависимости от назначения их подразделяют на подвижные (свободные) и неподвижные (мертвые).
Подвижные опоры предназначены для восприятия весовых нагрузок теплопровода и обеспечения свободного его перемещения при температурных деформациях. Устанавливают их при всех видах прокладки, кроме бесканальной, когда теплопроводы укладывают на утрамбованный слой песка, что обеспечивает более равномерную передачу весовых нагрузок на грунт.
Теплопровод, лежащий на подвижных опорах, под действием весовых нагрузок (веса трубопровода с теплоносителем, изоляционной конструкцией и оборудованием и иногда ветровой нагрузки) прогибается и в нем возникают изгибающие напряжения, значения которых зависят от расстояния (пролета) между опорами. В связи с этим основной задачей расчета является определение максимально возможно го пролета между опорами, при котором изгибающие напряжения не превышают допустимых значений, а также величины прогиба теплопровода между опорами.
В настоящее время находят применение подвижные опоры следующих основных типов: скользящие, катковые (шариковые) (рис. 29.1) и подвесные с жесткими и пружинными подвесками.

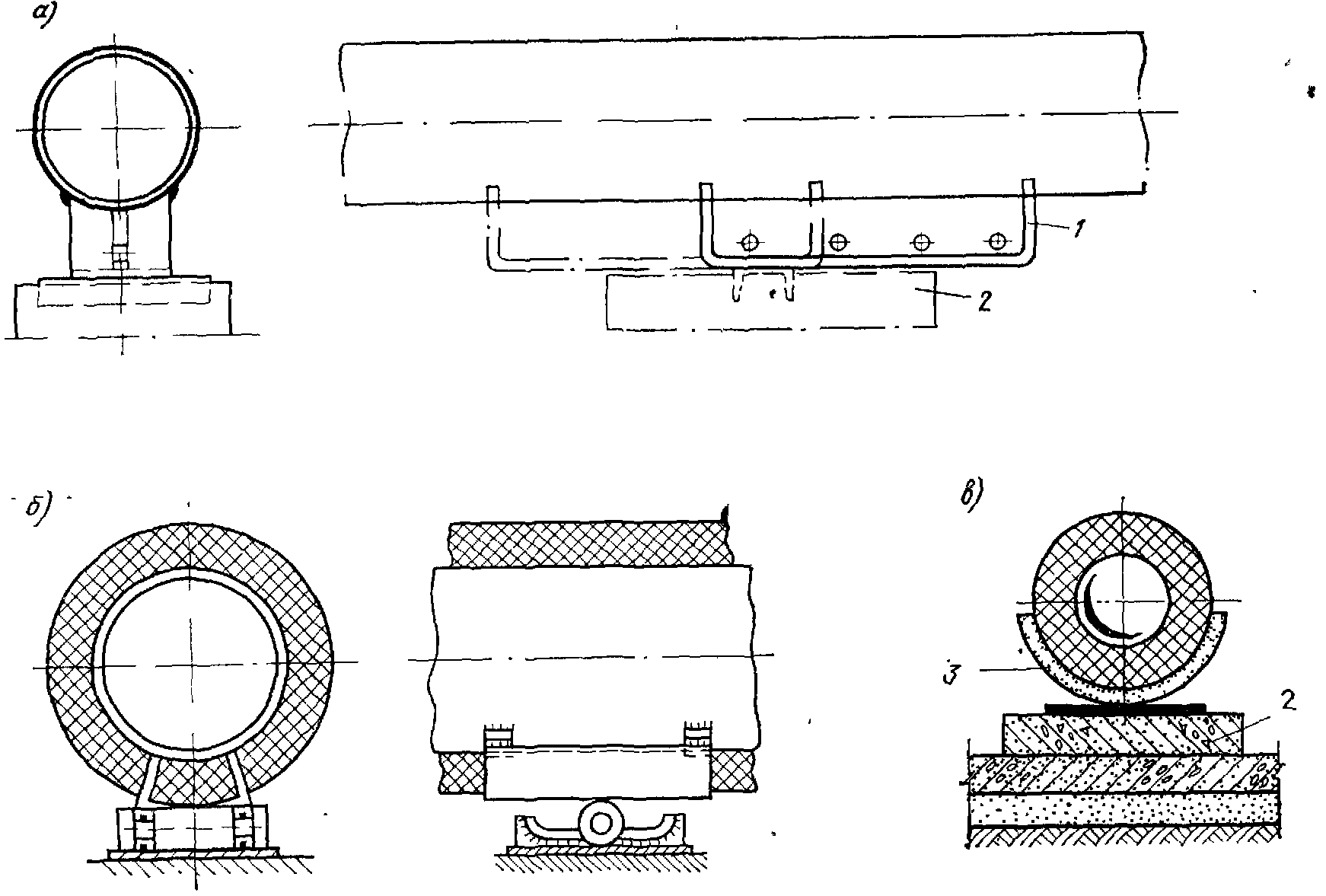

Рис. 29.1. Подвижные опоры
а - скользящая с приваренным башмаком; б - катковая; в - скользящая с приклеенные полуцилиндром; 1 - башмак; 2 - опорная подушка; 3 - опорный полуцилиндр
В скользящих опорах происходит скольжение башмака (корпуса опоры), приваренного к трубопроводу, по металлической подкладке, заделанной в опорную бетонную или железобетонную подушку. В Катковых (и шариковых) опорах башмак вращает и перемещает каток (или шарики) по опорному листу, на котором предусматриваются направляющие планки и выточки для предотвращения перекосов, заеданий и выхода катка. При вращении катка (шариков) скольжение поверхностей отсутствует, вследствие чего уменьшается значение горизонтальной реакции. Места приварки башмака к трубопроводу являются опасными в коррозионном отношении, поэтому более перспективными следует считать конструкции свободных опор с хомутовыми. и приклеенными башмаками, которые устанавливают без нарушения тепловой изоляции. На рис. 29.1, в показана разработанная НИИМосстроем конструкция скользящей опоры с приклеенным опорным башмаком (полуцилиндром). Скользящие опоры являются наиболее простыми и находят широкое применение.
Подвесные опоры с жесткими подвесками применяют при надземной прокладке теплопроводов на участках, не чувствительных к перекосам: при естественной компенсации, П-образных компенсаторах.
Пружинные опоры компенсируют перекосы, вследствие чего их применяют на участках, где перекосы недопустимы, например, при сальниковых компенсаторах.
Неподвижные опоры предназначены для закрепления трубопровода в отдельных точках, разделения его на независимые по температурным деформациям участки и для восприятия усилий, возникающих на этих участках, что устраняет возможность последовательного нарастания усилий и передачу их на оборудование и арматуру. Изготовляют эти опоры, как правило, из стали или железобетона.
Стальные неподвижные опоры (рис. 29.2, а и б) представляют собой обычно стальную несущую конструкцию (балку или швеллер), располагаемую между упорами, приваренными к трубе. Несущая конструкция защемляется в строительные конструкции камер, приваривается к мачтам, эстакадам и др.
Железобетонные неподвижные опоры обычно выполняют в виде щита (рис. 29.2,в), устанавливаемого при бесканальной прокладке на фундамент (бетонный камень) или защемляемого в основании и перекрытии каналов и камер. С обеих сторон щитовой опоры к трубопроводу приваривают опорные кольца (фланцы с косынками), через которые и передаются усилия. При этом щитовые опоры не требуют мощных фундаментов, так как усилия на них передаются центрально. При выполнении щитовых опор в каналах в них делают отверстия для пропуска воды и воздуха.

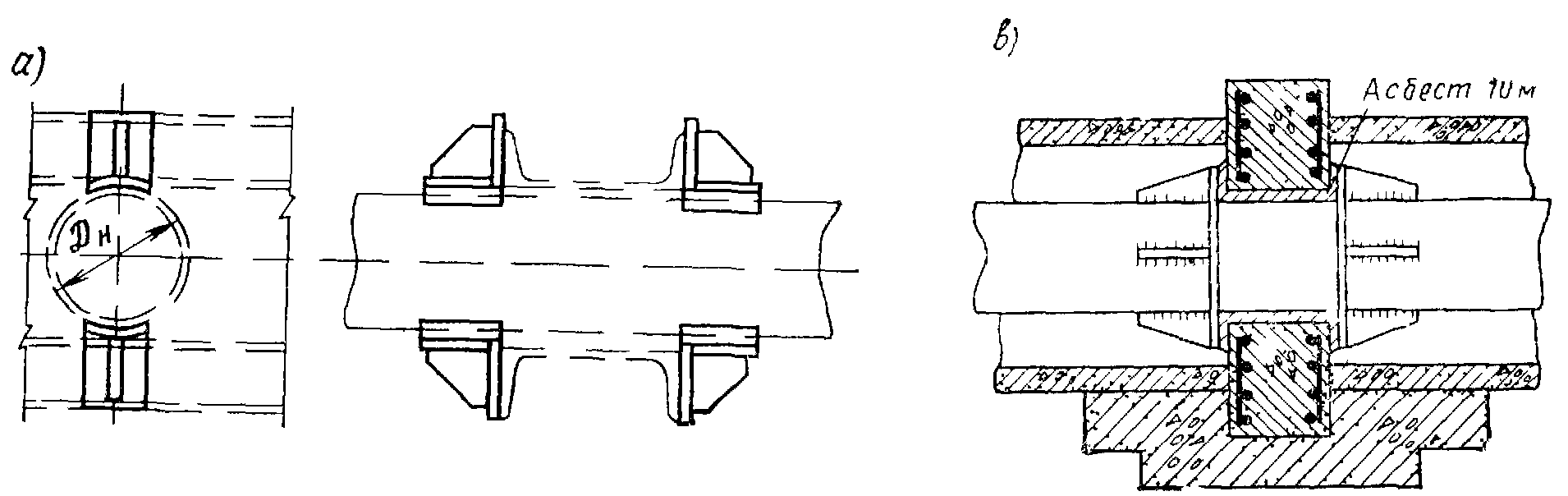

Рис 29.2 Неподвижные опоры

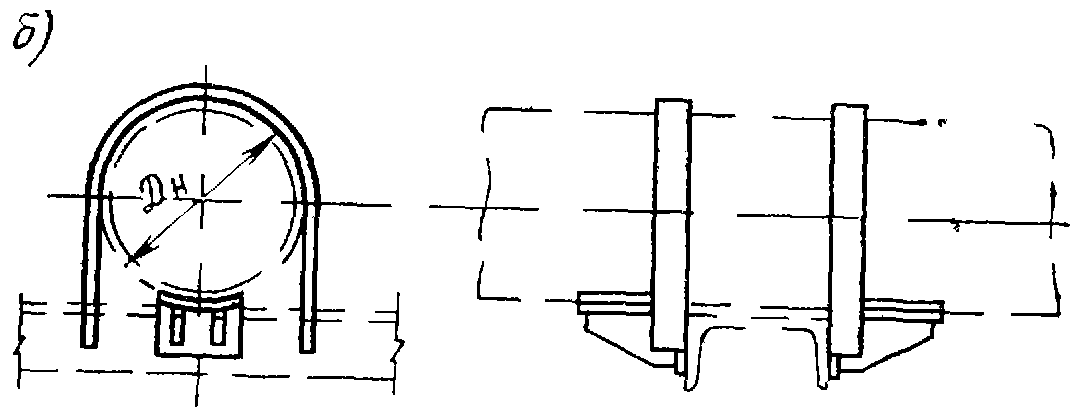

а — со стальной несущей конструкцией б — хомутовые· в — щитовая
При разработке монтажной схемы тепловых сетей неподвижные опоры устанавливают на выходе из источника тепла, на входе и выходе ЦТП, насосных подстанций и т. п. для снятия усилий на оборудование и арматуру; в местах ответвлений для устранения взаимного влияния участков, идущих в перпендикулярных направлениях; на поворотах трассы для устранения влияния изгибающих и крутящих моментов, возникающих при естественной компенсации. В результате указанной расстановки неподвижных опор трасса тепловых сетей разбивается на прямолинейные участки, имеющие различные длины и диаметры трубопроводов. Для каждого из этих участков выбирают тип и требуемое число компенсаторов, в зависимости от которого определяется и число промежуточных неподвижных опор (на одно меньше, чем компенсаторов).
Максимальное расстояние между неподвижными опорами при осевых компенсаторах зависит от их компенсирующей способности. При гнутых компенсаторах, которые могут изготовляться для компенсации любых деформаций, исходят из условия сохранения прямолинейности участков и допустимых изгибающих напряжений в опасных сечениях компенсатора. В зависимости от принятой длины участка, на концах которого устанавливают неподвижные опоры, определяют его удлинение, а затем расчетом или по номограммам габаритные размеры гнутых компенсаторов и горизонтальную реакцию.
3.2 Тепловые компенсаторы.
Компенсационные устройства в тепловых сетях служат для устранения (или значительного уменьшения) усилий, возникающих при тепловых удлинениях труб. В результате снижаются напряжения в стенках труб и силы, действующие на оборудование и опорные конструкции.
Удлинение труб в результате теплового расширения металла определяют по формуле
где а - коэффициент линейного расширения, 1/°С; l - длина трубы, м; t - рабочая температура стенки, 0C; tм—температура монтажа, 0C.
Для компенсации удлинения труб применяют специальные устройства - компенсаторы, а также используют гибкость труб на поворотах трассы тепловых сетей (естественную компенсацию).
По принципу работы компенсаторы подразделяют на осевые и радиальные. Осевые компенсаторы устанавливают на прямолинейных участках теплопровода, так как они предназначены для компенсации усилий, возникающих только в результате осевых удлинений. Радиальные компенсаторы устанавливают на теплосети любой конфигурации, так как они компенсируют как осевые, так и радиальные усилия. Естественная компенсация не требует установки специальных устройств, поэтому ее необходимо использовать в первую очередь.
В тепловых сетях находят применение осевые компенсаторы двух типов: сальниковые и линзовые. В сальниковых компенсаторах (рис. 29.3) температурные деформации труб приводят к перемещению стакана 1 внутри корпуса 5, между которыми для герметизации помещается сальниковая набивка 3. Зажимается набивка между упорным кольцом 4 и грундбуксой 2 при помощи болтов 6.

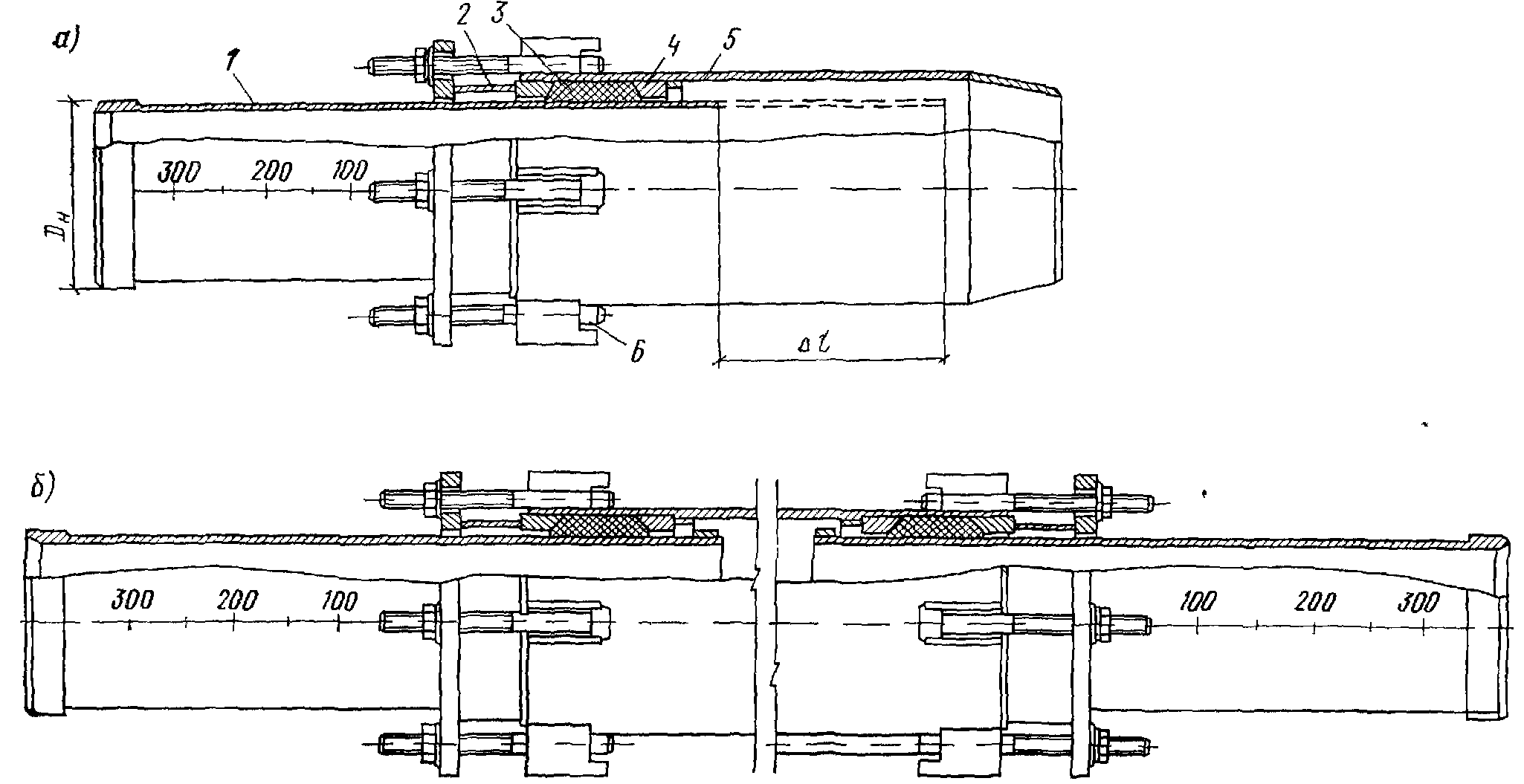

Рис 19.3 Сальниковые компенсаторы
а - односторонний; б - двусторонний: 1 - стакан, 2 - грундбукса, 3 - сальниковая набивка,
4 - упорное кольцо, 5 - корпус, 6 - затяжные болты
В качестве сальниковой набивки применяют асбестовый прографиченный шнур или термостойкую резину. В процессе работы набивка изнашивается и теряет упругость, поэтому требуются периодическая ее подтяжка (зажатие) и замена. Для возможности проведения указанных ремонтов сальниковые компенсаторы размещают в камерах.
Соединение компенсаторов с трубопроводами осуществляется сваркой. При монтаже необходимо оставлять зазор между буртом стакана и упорным кольцом корпуса, исключающий возможность возникновения растягивающих усилий в трубопроводах в случае понижения температуры ниже температуры монтажа, а также тщательно выверять осевую линию во избежание перекосов и заедания стакана в корпусе.
Сальниковые компенсаторы изготовляют односторонними и двусторонними (см. рис. 19.3, а и б). Двусторонние применяют обычно для уменьшения числа камер, так как в середине их устанавливается неподвижная опора, разделяющая участки труб, удлинения которых компенсируются каждой из сторон компенсатора.
Основными достоинствами сальниковых компенсаторов являются малые габариты (компактность) и низкие гидравлические сопротивления, вследствие чего они нашли широкое применение в тепловых сетях, особенно при подземной прокладке. В этом случае их устанавливают при dy=100 мм и более, при надземной прокладке — при dу=300 мм и более.
В линзовых компенсаторах (рис. 19.4) при температурных удлинениях труб происходит сжатие специальных упругих линз (волн). При этом обеспечивается полная герметичность в системе и не требуется обслуживания компенсаторов.
Изготовляют линзы из листовой стали или штампованных полулинз с толщиной стенки от 2,5 до 4 мм газовой сваркой. Для уменьшения гидравлических сопротивлений внутри компенсатора вдоль волн вставляется гладкая труба (рубашка).
Линзовые компенсаторы имеют относительно небольшую компенсирующую способность и большую осевую реакцию. В связи с этим для компенсации температурных деформаций трубопроводов тепловых сетей устанавливают большое число волн или производят предварительную их растяжку. Применяют их обычно до давлений примерно 0,5 МПа, так как при больших давлениях возможно вспучивание волн, а повышение жесткости волн путем увеличения толщины стенок приводит к снижению их компенсирующей способности и возрастанию осевой реакции.

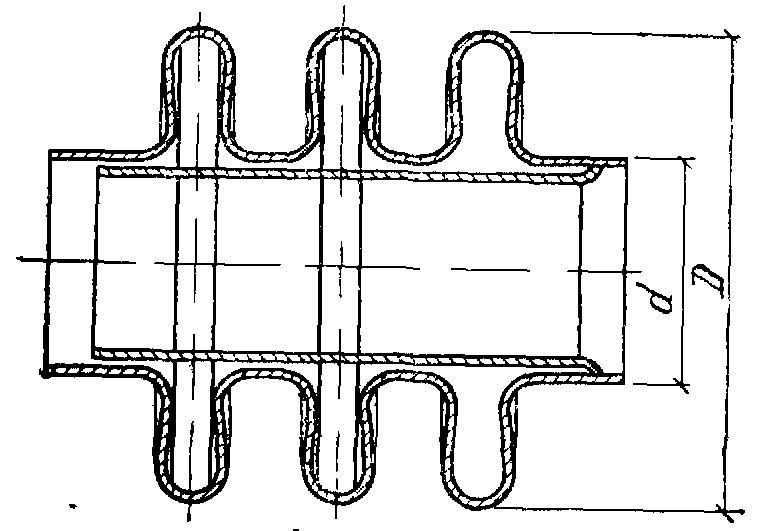

Ряс. 19.4. Линзовый трехволновый компенсатором
Естественная компенсация температурных деформаций происходит в результате изгиба трубопроводов. Гнутые участки (повороты) повышают гибкость трубопровода и увеличивают его компенсирующую способность.
При естественной компенсации на поворотах трассы температурные деформации трубопроводов приводят к поперечным смещениям участков (рис. 19.5). Величина смещения зависит от расположения неподвижных опор: чем больше длина участка, тем больше его удлинение. Это требует увеличения ширины каналов и затрудняет работу подвижных опор, а также не дает возможности применять современную бесканальную прокладку на поворотах трассы. Максимальные напряжения изгиба возникают у неподвижной опоры короткого участка, так как он смещается на большую величину.

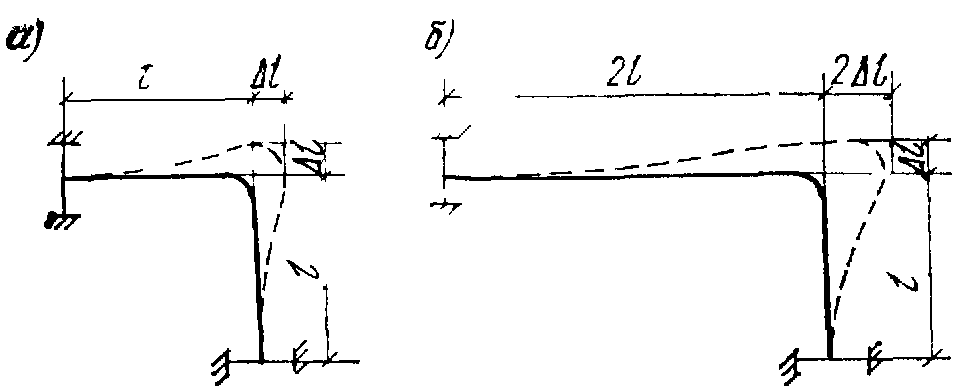

Рис. 19.5 Схема работы Г- образного участка теплопровода
а – при одинаковых длинах плеч; б – при разных длинах плеч
К радиальным компенсаторам, применяемым в тепловых сетях, относятся гибкие и волнистые шарнирного типа. В гибких компенсаторах температурные деформации трубопроводов устраняются при помощи изгибов и кручения специально согнутых или сваренных участков труб различной конфигурации: П- и S-образных, лирообразных, омегообразных и др. Наибольшее распространение на практике вследствие простоты изготовления получили П-образные компенсаторы (рис. 19.6,а). Их компенсирующая способность определяется суммой деформаций по оси каждого из участков трубопроводов ∆l = ∆l/2+∆l/2. При этом максимальные изгибающие напряжения возникают в наиболее удаленном от оси трубопровода отрезке - спинке компенсатора. Последняя, изгибаясь, смещается на величину у, на которую необходимо увеличивать и габариты компенсаторной ниши.

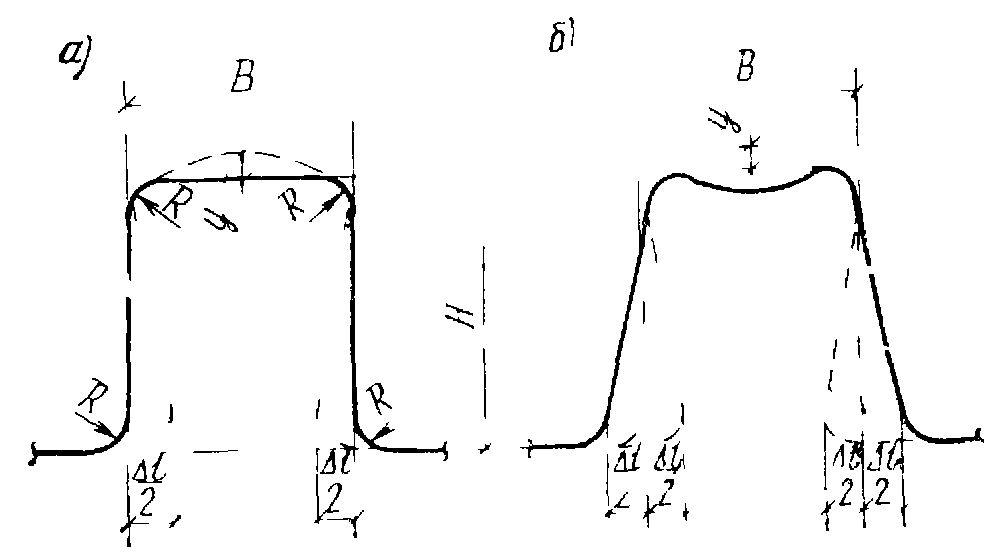

Рис. 19.6 Схема работы П- образного компенсатора
а – без предварительной растяжки; б – с предварительной растяжкой
Для увеличения компенсирующей способности компенсатора или уменьшения величины смещения его устанавливают с предварительной (монтажной) растяжкой (рис. 19.6,б). При этом спинка компенсатора в нерабочем состоянии изогнута внутрь и испытывает изгибающие напряжения. При удлинении труб компенсатор приходит сначала в ненапряженное состояние, а затем уже спинка изгибается наружу и в ней возникают изгибающие напряжения обратного знака. Если в крайних положениях, т. е. при предварительной растяжке и в рабочем состоянии достигаются предельно допустимые напряжения, то компенсирующая способность компенсатора увеличивается вдвое по сравнению с компенсатором без предварительной растяжки. В случае же компенсации одинаковых температурных деформации в компенсаторе с предварительной растяжкой не будет происходить смещение спинки наружу и, следовательно, уменьшатся габариты компенсаторной ниши. Работа гибких компенсаторов других конфигураций происходит примерно таким же образом.
Подвески.
Подвески трубопроводов (рис 19.7) выполняются с помощью тяг 3, соединяемых непосредственно с трубами 4 (рис. 19.7, а) или с траверсой 7, к которой на хомутах 6 подвешена труба (рис. 19.7, б), а также через пружинные блоки 8 (рис. 19.7, в). Шарнирные соединения 2 обеспечивают перемещения трубопроводов. Направляющие стаканы 9 пружинных блоков, приваренные к опорным пластинам 10, позволяют исключить поперечный прогиб пружин. Натяжение подвески обеспечивается с помощью гаек.
Рис. 19.7 Подвески:
а – тяговые; б – хомутовая; в – пружинная; 1 – опорная балка; 2, 5 – шарниры; 3 – тяга;
4 – труба; 6 – хомут; 7 – траверса; 8 – пружинная подвеска; 9 – стаканы; 10 – пластины
Классификация трубопроводов.
В котельном агрегате элементы, находящиеся под давлением рабочего вещества (вода, пар), соединены между собой, а также с другим оборудованием системой трубопроводов. Трубопроводы состоят из труб и соединительных деталей к ним, арматуры, служащей для управления и регулирования котельных агрегатов и вспомогательного оборудования — опор и подвесных креплений труб, тепловой изоляции, компенсаторов и отводов, предусмотренных для восприятия термических удлинений трубопроводов.
Трубопроводы разделяют по назначению на главные и вспомогательные. К главным трубопроводам относятся питательные трубопроводы и паропроводы насыщенного и перегретого пара, к вспомогательным - дренажные, продувочные, обдувочные трубопроводы и трубопроводы для отбора проб воды, пара и т.п.
По параметрам (давлению и температуре) трубопроводы делятся на четыре категории (табл. 19.1).

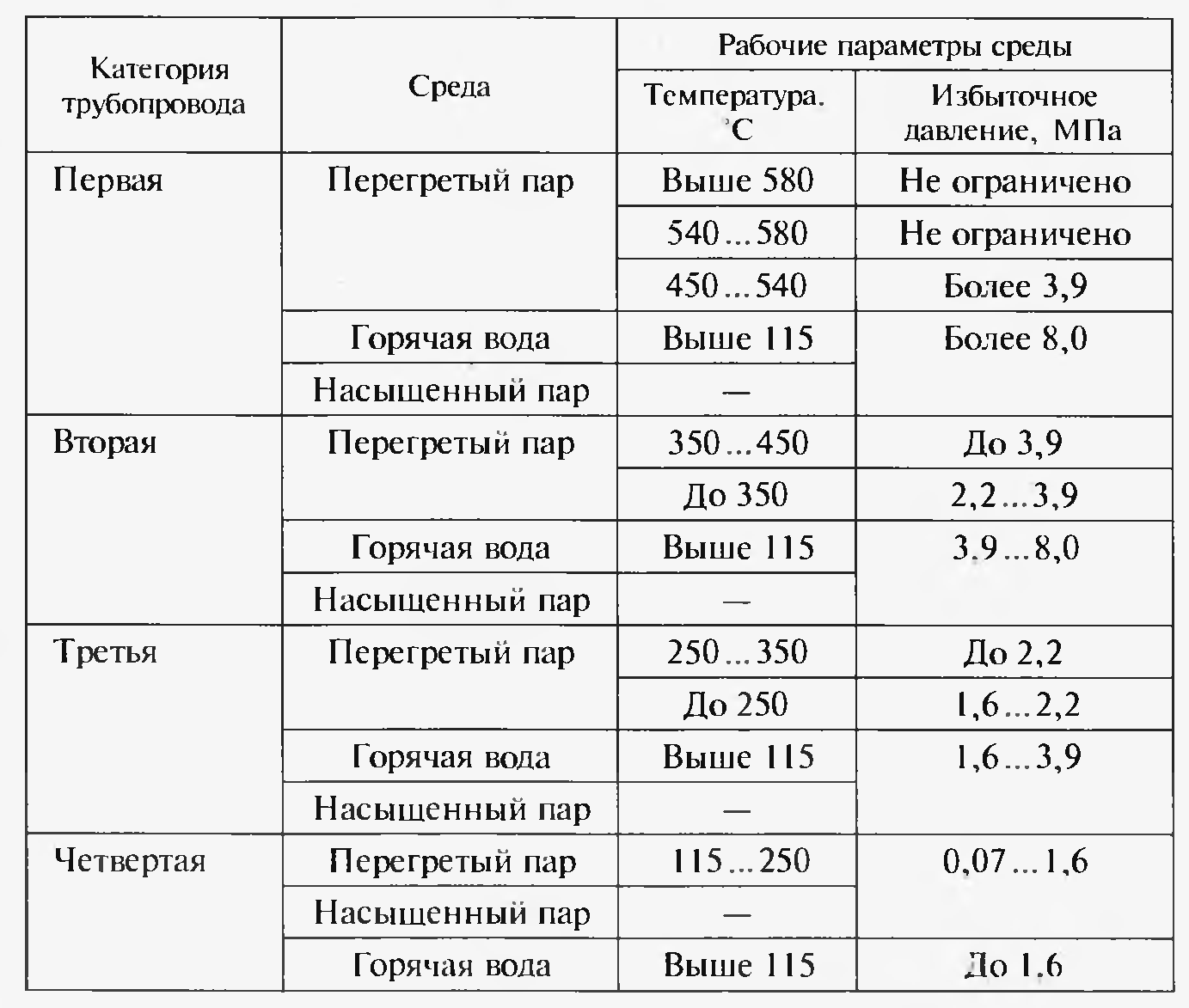

Таблица 19.1 Категория трубопроводов водяного пара и горячей воды
К трубопроводам и арматуре предъявляются следующие основные требования:
все паропроводы для давления выше 0,07 МПа и трубопроводы для воды, работающие под давлением при температуре выше 115 С, независимо от степени важности должны соответствовать правилам Госгортехнадзора России;
должна быть обеспечена надежная работа трубопроводов, безопасная для обслуживающего персонала. Следует иметь в виду, что арматура и фланцевые соединения являются наименее надежными деталями, особенно при высоких температуре и давлении, поэтому для повышения надежности, а также для снижения стоимости оборудования следует уменьшать их использование;
система трубопроводов должна быть простой, наглядной и обеспечивать возможность легкого и безопасного переключения во время эксплуатации;
потеря давления рабочего тела и потеря теплоты в окружающую среду должны быть по возможности минимальными. С учетом этого необходимо выбирать диаметр трубопровода, конструкцию и размер арматуры, качество и тип изоляции.
3.4 Питательные трубопроводы.
Схема питательных трубопроводов должна обеспечить полную надежность питания котлов водой в нормальных и аварийных условиях. Для питания паровых котлов паропроизводительностью до 40 т/ч допускается один питательный трубопровод; для котлов большей производительности необходимы два трубопровода, чтобы в случае выхода из строя одного из них можно было бы пользоваться вторым.
Питательные трубопроводы монтируются так, чтобы от любого насоса, имеющегося в котельной, можно было подавать воду в любой котельный агрегат как по одной, так и по другой питательной линии.
На питательных трубопроводах должны находиться запорные устройства перед насосом и за ним, а непосредственно перед котлом — обратный клапан и вентиль. Все вновь изготовляемые паровые котлы паропроизводительностью от 2 т/ч и выше, а также котлы, находящиеся в эксплуатации, паропроизводительностью от 20 т/ч и выше должны быть оборудованы автоматическими регуляторами питания, управляемыми с рабочего места оператора котла.
На рис. 19.8 приведена схема питательных трубопроводов с двойными магистралями. Вода из бака 12 питательной воды центробежным насосом 11 с электрическим приводом подается в питательные магистрали (трубопроводы 14). На всасывающей и магистральных линиях насосов устанавливаются запорные устройства. От магистрали имеются два отвода воды к каждому из котлов. На отводах устанавливаются регулировочный вентиль 3, обратный клапан 1 и запорный вентиль 2. Обратный клапан пропускает воду только в котел 4. При движении воды в противоположном направлении обратный клапан закрывается, что препятствует выходу воды из котла. Запорный вентиль служит для отключения питательной линии от котла при ремонте линии или обратного клапана.
В работе обычно находятся обе магистрали. Одну из них в случае необходимости можно отключить, не нарушая нормального режима питания котлов.
Рис. 19.8. Схема питательных трубопроводов с двойными магистралями:
1 - обратный клапан; 2, 3 - запорный и регулировочный вентили; 4 - котлы; 5 - воздушник; 6 - термометр; 7 - экономайзер; 8 - манометр; 9 - предохранительный клапан;
10 - расходомер; 11, 13 - центробежный и паровой насосы; 12 - бак питательной воды;
