Порядок виконання роботи

1. Зобразити тонкими лініями контури трьох автомобілів, які стоять поруч (див. рис. 2.2).

2. Накреслити для кожного автомобіля контури оглядових канав.

3. На відстані r від поздовжньої сторони АВ середнього автомобіля провести пряму СD паралельну АВ.

4. Положення ІІ другої фази повороту автомобіля визначається тим, що автомобіль закінчує поворот і починає прямолінійний рух вздовж осі канави в той момент, коли його передня вісь збіжиться з торцем канави а-а.

5. В положенні II продовжити задню вісь (середину візка) автомобіля до перетину її з прямою СD у точці O1, яка буде центром повороту автомобіля.

6. Виконати пп. 2.2 - 2.7 другої частини лабораторної роботи №1 і визначити необхідну ширину проїзду.

Оформлення звіту

В звіті вказують назву і мету роботи, необхідні матеріали, послідовність виконання завдання.

Графічні побудови виконують на міліметрівці.

Контрольні запитання

1. Які є способи розстановки постів в зонах ТО і ремонту автомобілів?

2. Які основні вимоги до розміщення рухомого складу в зоні ТО і ремонту, яка обладнана оглядовими канавами?

3. Порядок визначення ширини проїзду при встановленні автомобіля на пост обслуговування, обладнаний оглядовою канавою.

ЛАБОРАТОРНА РОБОТА №3

Визначення ширини проїзду для встановлення автомобіля переднім ходом на пост обслуговування, обладнаний одноплунжерним

поворотним підйомником

Мета роботи – навчитися визначати графічним методом ширину проїзду для встановлення автомобіля переднім ходом на пост обслуговування, обладнаний одноплунжерним підйомником.

Матеріали: навчальна, нормативна і довідкова література; креслярські інструменти.

Завдання приймається за табл. А.6 згідно з варіантом, вказаним викладачем. Відстань між поздовжніми сторонами автомобілів, які стоять поруч, та габарити наближення автомобілів, що маневрують, приймаються за табл. А.4 та А.5.

Теоретичні відомості

Одним із шляхів підвищення продуктивності праці АТП є застосування підйомно-оглядового обладнання. Продуктивність праці ремонтних робітників і якість виконання ТО і ПР автомобілів більшою мірою залежать від типу і технічного стану підйомного обладнання, що використовується на робочих місцях (workplace). Так, за даними НДІАТу, використання сучасного підйомного обладнання дозволяє підвищити продуктивність праці ремонтних робітників приблизно на 25%.

При виконанні робіт з ТО і ПР легкових автомобілів можливе застосування повноповоротних одноплунжерних підйомників.

Одноплунжерний підйомник дозволяє повертати опорну раму довкола осі плунжера, що полегшує встановлення автомобіля на пост. В той же час центральне розміщення плунжера утрудняє підхід до окремих вузлів автомобіля знизу.

При встановленні автомобіля на повноповоротний одноплунжерний підйомник графічні побудови при визначенні ширини проїзду здебільшого аналогічні побудовам для постів обладнаних оглядовими канавами (див. рис. 2.2). При цьому відстань L між осями підйомників визначається з виразу:

,

де bширина автомобіля;

a – довжина автомобіля.

Метод графічного визначення ширини проїзду (рис. 3.1) передбачає чотири положення автомобіля в процесі його виїзду з підйомника. Виїзд автомобіля з підйомника здійснюють переднім ходом. Положення I відповідає початковій стадії побудови. Положення II визначається тим, що автомобіль повертають навколо осі підйомника до моменту, коли продовження його бічної сторони автомобіля буде дотикатися до зони безпеки S другого автомобіля в точці N.

Далі автомобіль пересувають дещо вперед у напрямі його поздовжньої осі до того моменту, коли продовження його задньої осі не збіжиться з кутом N другого автомобіля. У цьому новому положенні через задню вісь проводять пряму і на ній відкладають внутрішній габаритний радіус r, визначаючи тим самим положення центра повороту O1. Положення IV визначається рухом автомобіля переднім ходом з положення IIІ з гранично допустимим поворотом передніх коліс. Відстань F1F2 є мінімальною теоретично необхідною шириною проїзду. Відклавши на продовженні прямої F1F2 величину z – ширину зовнішньої захисної зони, отримаємо величину F1F3, тобто повну ширину проїзду.

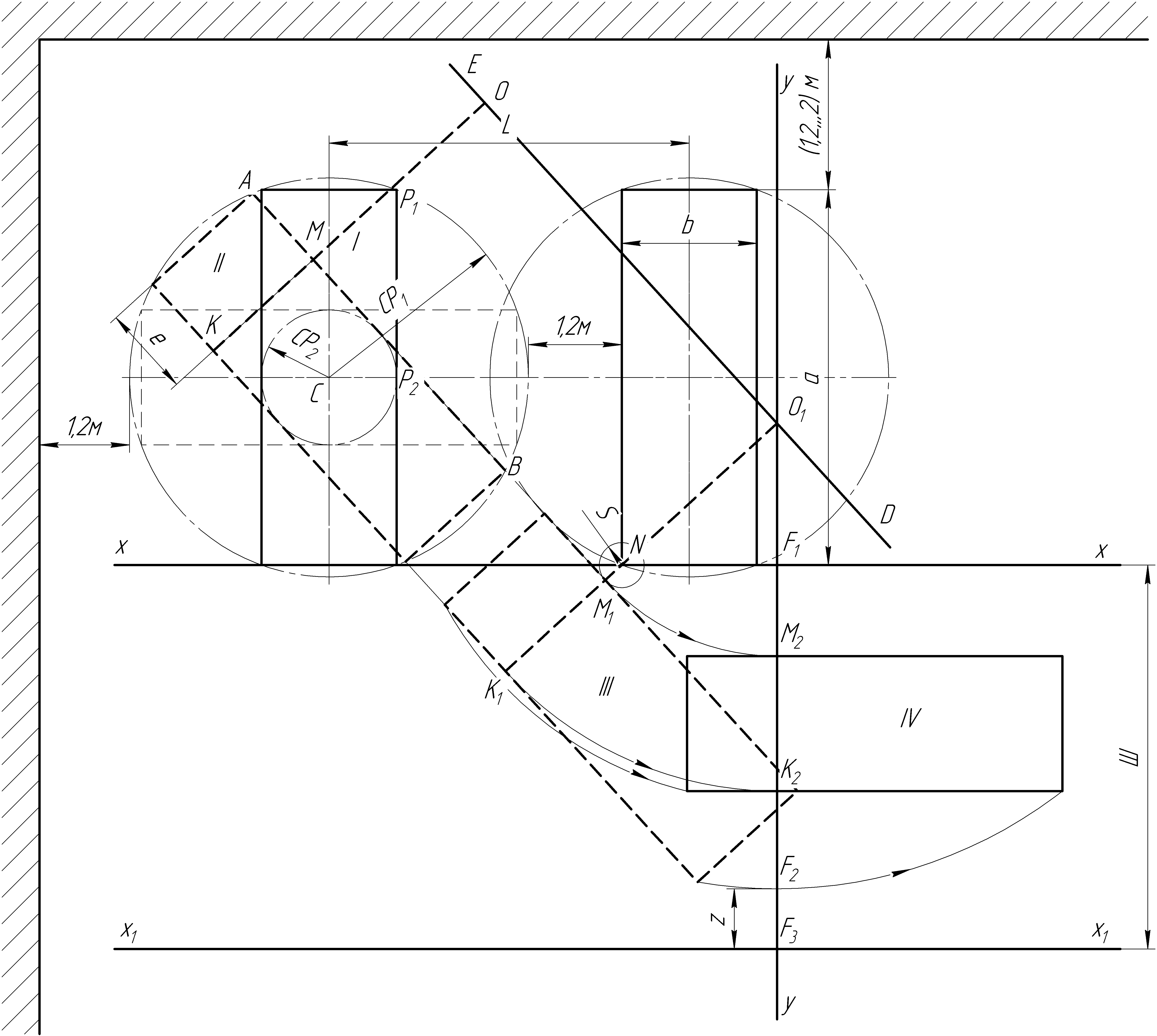

Рисунок 3.1 – Визначення ширини проїзду для встановлення автомобіля на пост

обслуговування, обладнаний поворотним підйомником
