Порядок выполнения работы: Вариант

1. Подсчет объемов работ при сооружении траншеи для ленточного фундамента.

а) Срезка растительного слоя.

Срезку ведем бульдозером (выбираем из таблицы П2 приложения 1) размеры ______________,

Марка _________ , заглубление отвала ___________.

А_гп = (а+20)(в+20)=м² А_гп = ( +20)( +20)= м²

h= срезка принимается от 0,15м до 0,20 м.

V_cр = А_гп х h = м³. V_cр = х 0,2 = м³

Рисунок 1 - Определение площади срезки.

Агп – площадь грубой планировки грунта;

Азд – площадь здания;

10 м – прибавляется с каждой стороны здания для

подсчета срезки, грубой планировки.

б) Определяем крутизну откоса.

Таблица 2 - Допустимая крутизна откоса в грунтах естественной влажности.

Виды грунтов	Крутизна откоса (отношение его высоты к заложению) при глубине выемки м, до
	1,5 1:m	3 1:m	5 1:m
Насыпные и неуплотненные	1:0,67	1:1	1:1,25
Песчаные и гравийные	1:0,5	1:1	1:1
Суглинок	1:0,25	1:0,67	1:0,85
Супесь	1:0	1:0,5	1:0,75
Глина	1:0	1:0,25	1:0,5
Лессы	1:0	1:0,5	1:0,5

По варианту допустимая крутизна откоса для грунта

1:

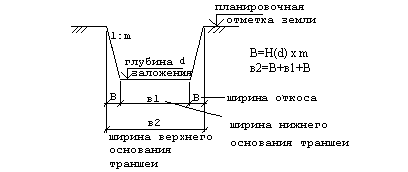

Рисунок 2 - Определение крутизны откоса

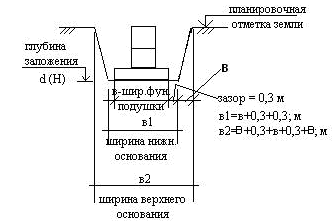

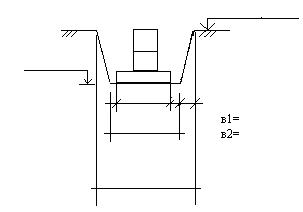

Рисунок 3 - Определение объема траншей

в) Определяем объем траншей.

Vтр = (в1+в2) d l / 2 = м²; Vтр =

где l – длина траншеи определяется по параметрам здания:

l = Р + (В + в + 0,3) х 2, l =

где Р – периметр здания. Р =

г) Выбираем экскаватор, пользуясь приложением 1 таблица П1. Марка_________

q- ковша ____, производительность _____, масса _____, габаритные размеры _______,

мощность ____, радиус копания ______, глубина копания _______, высота выгрузки ______.

• Определяем производительность экскаватора.

П_см=3600 х Т_см х К_н х К_в х q / (К_р х t_ц), где П_см=

Т_см - продолжительность смены;

К_н – коэффициент наполнения ковша, для песчаных

Грунтов 0,95; для глинистых 0,8.

К_в - коэффициент использования экскаватора по

времени 0,74

К_р - усреднённый коэффициент разрыхления 1,17

t_цэ – продолжительность цикла:

мощный экскаватор – 20 сек., слабый – 50 сек.

• Определяем количество смен работы на отвале.

N_cм= V_гр / П_см N_cм=

д) Определяем обратную засыпку траншеи.

V_об.з = (V_тр –V_ф) х К_р V_об.з =

V_ф =Р_ф х h x b_{подушки} + Р_ф xh x b ФБС, где V_ф =

h – высота, b – ширина (ФБС, подушки ФЛ),

Р_ф – периметр укладываемого фундамента данного

типа.

е) Определяем количество автосамосвалов требуемых для перевозки

грунта.

N – количество машин

N = t_ц / ( Т_м + Т_п ) ; N = кол-во машин

Т_п = Q(Т_м + Т_г + Т_х) / q +Q

Q – объем кузова автосамосвала (5-15 м³) Выбранная марка _________ , объём кузова ______

Скорость движения ___________

По приложению 1 таблица П 4

T_г + T_x = 2L/U,

Т_м - время маневрирования (2,3,4 мин.), Выбрано Т_м -

t _цс – продолжительность цикла работы автосамосвала,

L – дальность транспортировки ( от 5 км до 30 км ); Т_г + Т_х = (мин.)

N – количество рейсов, определяется по формуле Т_п = (мин.)

t_ц = Т_м + Т_п + Т_г + Т_х t_ц = (мин.)

N_рейсов = V_ф / N N_рейсов =

V_ф – объем фундамента (лишний грунт увозится и

разрабатывается экскаватором в транспортное средство автосамосвал, ).

ж) Предлагаемый механизм уплотнения:

Ручная трамбовка – 4505

Толщина уплотняемого слоя – 0,2 м

Размер трамбующего башмака – 0,2х0,44х0,785 м

Масса 27 кг.
