Рисунок 19 - Грузовысотная характеристика самоходного крана:

1 – график грузоподъемности при соответствующем вылете крюка,

2 – график высоты подъема крюка.

Опрокидывающий момент крана М = Qтр = Lтр «сила на плечо», поэтому чем больше груз, тем меньше должен быть вылет стрелы и наоборот. По данным требуемым параметрам подобрать кран сложно, так как даже 4,5 т на вылете 18 м поднимают тяжелые, дорогостоящие краны грузоподъемностью 63-100 т. Вылет стрелы можно уменьшить за счет гуська.

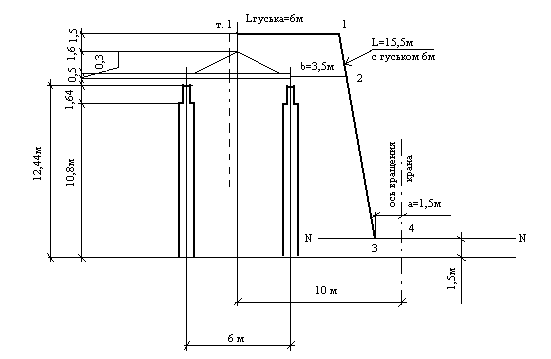

Рисунок 20 - Построение схемы монтажа плиты покрытия самоходным стреловым краном 1 клетка – 2метра

ПРИЛОЖЕНИЕ III

Таблица П3.1 - Технические характеристики стреловых самоходных кранов общего назначения

Показатели

Автомобильные

Пневмоколесные

КС-1562

КС-2561

МКА-6,3

КС-2562

КС-3562

КС-3571

СМК-10

КС-4561 (К-162)

КС-4361

(К-161)

КС-5363

Грузоподъемность, т:

наибольшая

4

6,3

6,3

6,3

10

10

10

16

16

25

наименьшая

1,2

1,9

1,7

2,7

1,6

4

2

2,1

0,5

0,3

Вылет стрелы от оси вращения, м:

наибольший

6

7

7

7

10

13,1

9,5

10

10

26

наименьший

3,5

3,3

3,4

3,3

4

3,03

4

3,8

3,8

5

Длина стрелы, м:

наибольшая

6

12

8,1

7,35

18

16

16

22

25,5

30

наименьшая

8

-

-

-

10

10

10

10

10,5

15

Масса крана, т

7,57

8,9

9,78

12,2

14,3

14,96

14,85

22,7

23

33

Габаритные размеры в транспортном положении, м

длина

8,35

10,6

9,25

10,06

13,15

9,8

13,4

14

14,5

14,1

ширина

2,45

2,71

2,6

2,71

2,88

2,6

2,75

2,63

3,15

4,2

высота

3,3

3,65

3,9

3,6

3,8

3,38

3,86

3,8

3,9

3,9

Радиус, описываемый хвостовой частью, мм

1875

1950

2300

1820

3070

2900

2900

2900

3175

3800

Таблица П3.2 - Технические характеристики башенных кранов

Показатели

С-981А

КБ-306

(КБ-308)

МКС-7-25

МКС-5-20

КБ-100.1

КБ-100.ОМ

КБ-503

КБ-100.ОА

КБР-1

КБ-405

Вылет стрелы, м:

максимальный

25

25 (25)

25

20

20

20

45

20

30

30

минимальный

12,5

12,5 (12,5)

14

10

10

10

7,5

10

4

15

Грузоподъемность, т:

при максимальном вылете

4

4 (3,2)

7

5

5

5

4

5

2,4

4,5

при минимальном вылете

8

8 (8)

7

5

5

5

10

5

5

8

Высота подъема крюка, м:

при максимальном вылете

35

35 (32,5)

37

20

21

30,5

53

21

32

54

при минимальном вылете

48

48 (42)

51

38

33

42

67,5

33

32

70

Высота подвески, мм:

стрелы

29000

29000

32000

22000

18600

28000

55950

18839

34100

4973

кабины

27500

26500

25500

18000

16500

24300

53950

16500

30100

455

Высота расположения противовесного груза (консоли), мм

1100

2000

1800

1200

1400

1400

1450

3200

1750

1750

Вылет противовеса от оси вращения, мм

3600

3600 (3600)

4500

3500

3500

3500

5500

3300

3600

3800

Ширина колеи, мм

4500

4500 (6000)

6500

4000

4500

4500

7500

4500

4500

6000

Расстояние от выступающих частей здания до рельса (первого), м

2,2

2,1

2

2,25

2

2

1,6

1,8

1,8

2,1

Минимальные размеры арки для провоза крана, м:

ширина

4

4

4

4

4

3,5

3,5

6

4

3

высота

4

4

4

4

4,5

4,5

3,9

6

4,5

3,2

Установленная мощность двигателей, кВт

49,5

35,5 (58,6)

45

33,4

34

34

32,7

65,3

45,1

45,5

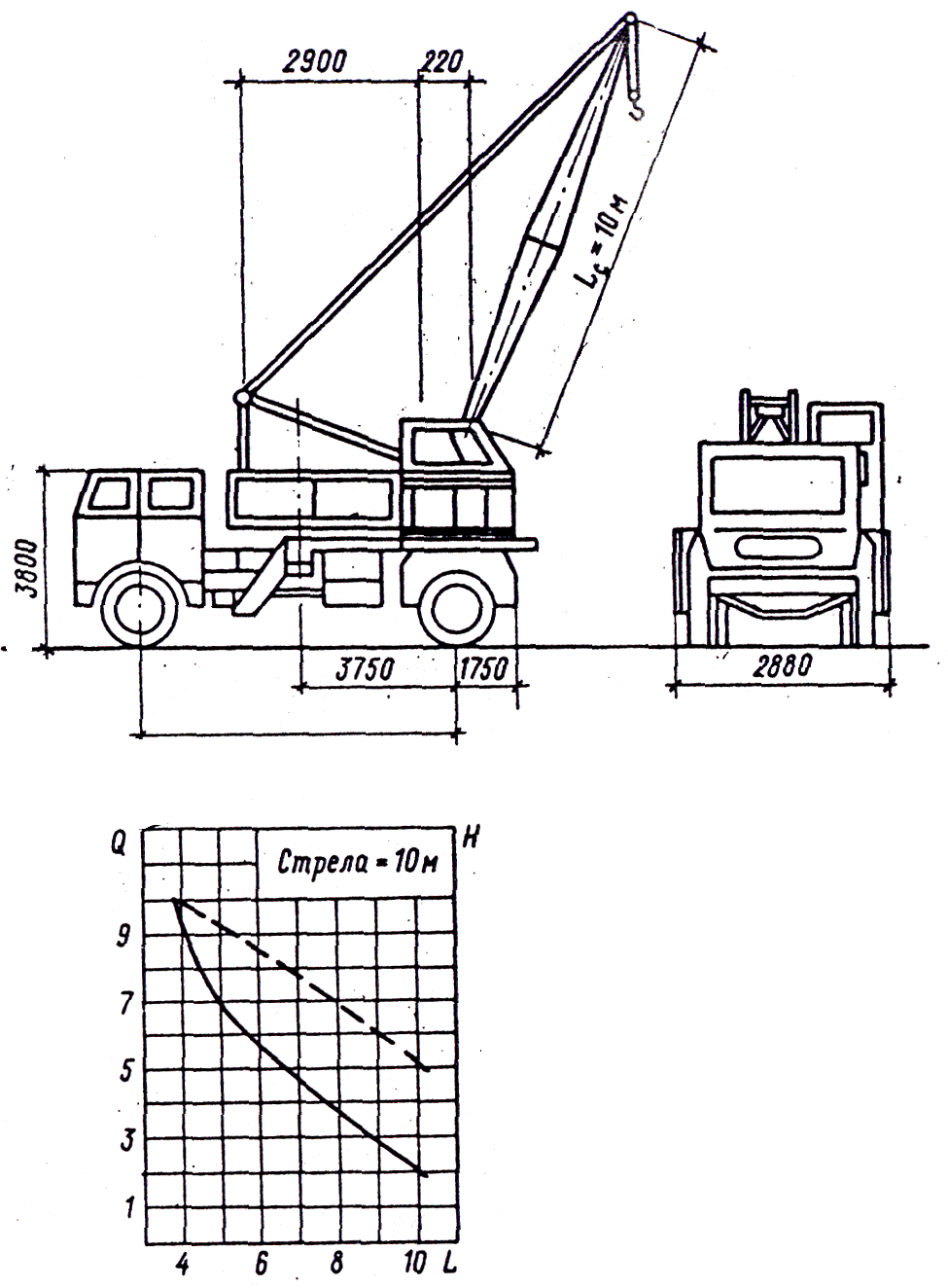

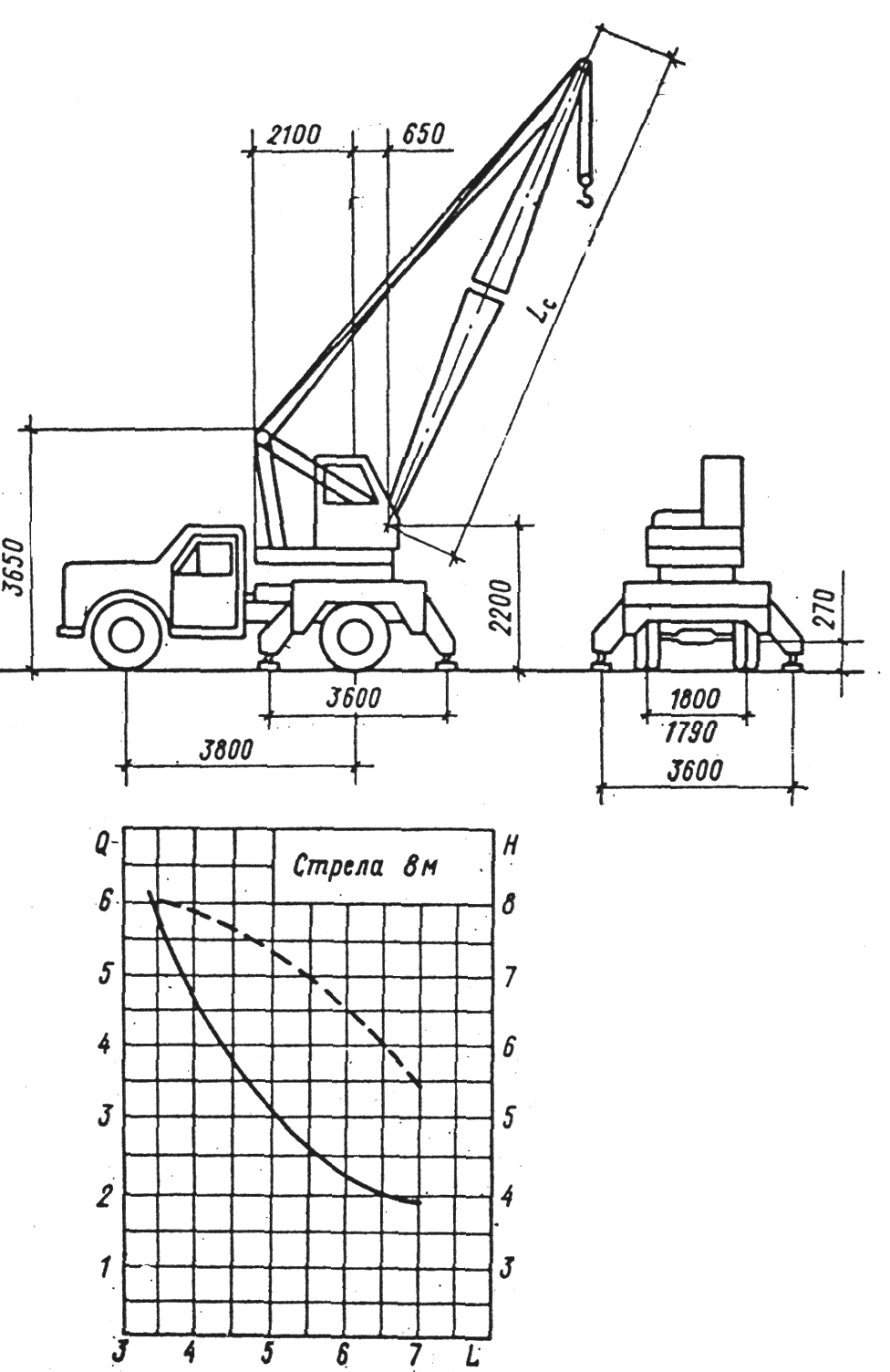

Рисунок 21 - Автомобильный кран Рисунок 22 - Автомобильный кран

КС-2561 и его грузовая КС-3562 и его грузовая

характеристика. характеристика.

Н – высота подъема крюка, м; Q – грузоподъемность, т; L – вылет крюка, м;

______ график грузоподъемности при соответствующем вылете крюка,

-------- график высоты подъема крюка.

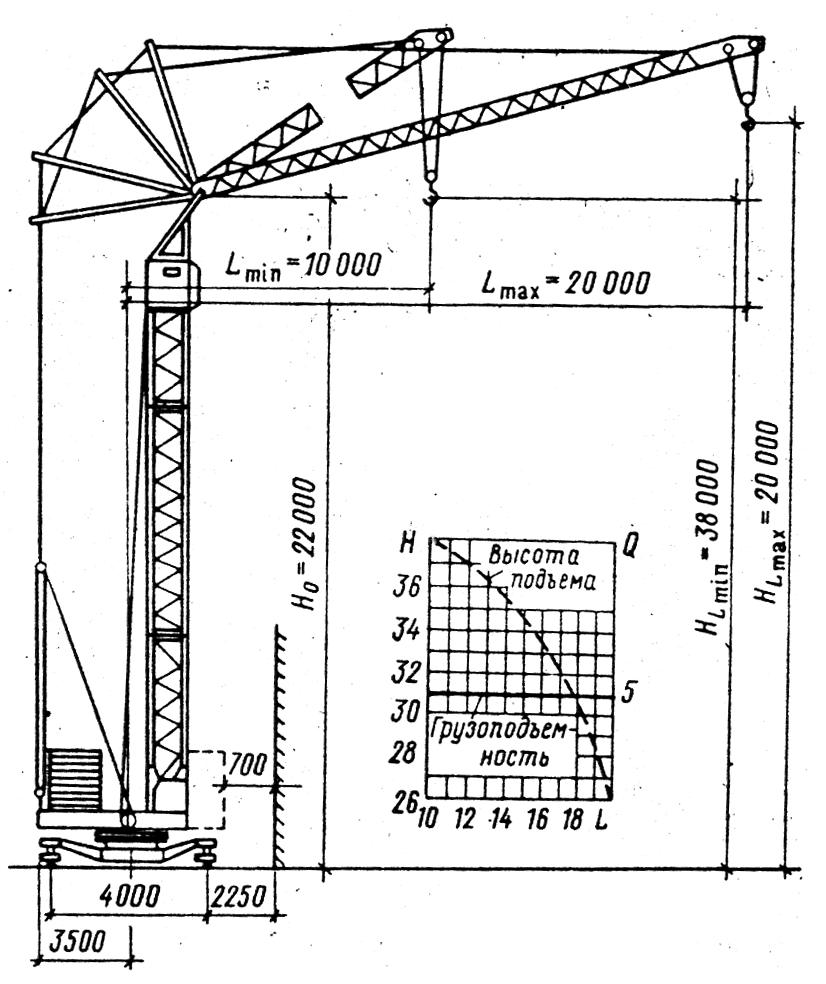

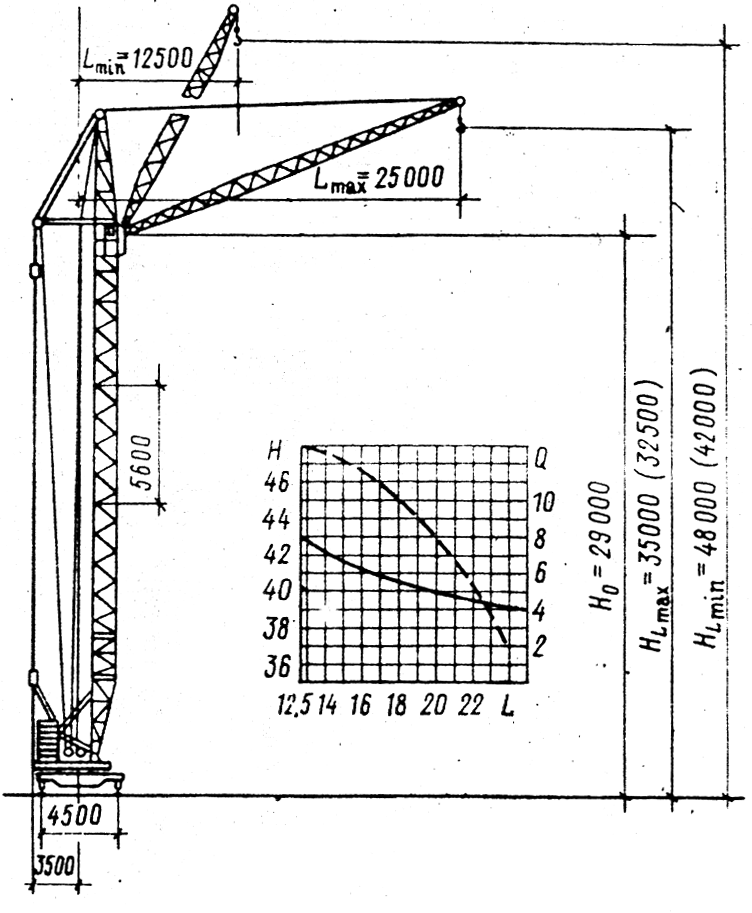

Рисунок 23 - Башенный кран КБ-306 (КБ-308) Рисунок 24 - Башенный кран МСК-5-20 и его

и его грузовая характеристика. грузовая характеристика.

Н – высота подъема крюка, м; Q – грузоподъемность, т; L – вылет крюка, м;

______ график грузоподъемности при соответствующем вылете крюка,

-------- график высоты подъема крюка.

Таблица П3.3 - Технические характеристики пневмоколесных кранов со сменным башенно-стреловым оборудованием

Модель крана

Длина стрелы (башни), м

Длина управляемого гуська, м

Грузоподъем-ность на опорах, т, при вылете крюка

Вылет крюка, м

Высота подъема крюка, м, при вылете

наибольшем

наименьшем

наибольший

наименьший

наибольшем

наименьшем

КС-4362

11,6

16,6

10

10

2

1,7

12,5

9

11,35

11,5

4,2

4,2

14,4

19

21,2

26,1

КС-4361А

15

20

10

10

1,8

1,5

8

6,5

11

11

4,2

4,2

19,7

24,7

25,5

30,5

КС-5363

15

20

25

10

15

10

15

20

10

15

20

4,3

2

3,9

2

0,85

3,2

1,9

0,85

16

9

11,6

8

5,5

10

8

4,4

11,7

16,6

12,2

16,9

21,8

12,4

17,2

20

5,2

7,3

6

7,6

9,3

6,8

7,8

9,6

16,2

17

19,7

21,6

24,9

25,7

25

32,5

22,9

27,4

27,5

32,3

36,8

32,1

37,3

41,9

Таблица П3.4 - Технические характеристики гусеничных кранов с основным рабочим оборудованием

Показатель

МКГ-25БР

РДК-250-1

ДЭК-251 и ДЭК-161

МКГ-40

ДЭК-50

Длина основной стрелы, м

13,5

12,5

14

15,8

15

Грузоподъемность основного крюка, т, при вылете крюка:

наименьшем

наибольшем

25

6

25

4,7

25 и 16

4,3 и 2,2

40

8

50

14,8

Грузоподъемность при движении, т

25

25

25 и 16

40

50

Грузоподъемность вспомогательного крюка, т

5

5

5

7

7

Вылет основного крюка, м:

наименьший

наибольший

2,5-5

13

4

12,4

4,75 и 4,35

14

3-5

14

6

14

Вылет вспомогательного крюка, м:

наименьший

наибольший

2,8

13,2

4,6

12,7

9,9

18,5

9-15

20

13,8

24

Высота подъема основного крюка, м , при вылете:

наименьшем

наибольшем

13,5

6

12

6,4

13,5

7

13,5

8

13,3

8,4

Высота подъема вспомогательного крюка, м , при вылете:

наименьшем

наибольшем

13,6

5,7

12,6

6,8

15,8

5

17

8

20,7

9,9

Контрольные вопросы

  1. Для какой конструкции в проектируемом здании подбирается строительный кран

  2. Как определить вес строительной оснастки

  3. Как определить вылет крюка у самоходного крана

  4. По какой формуле определяется грузоподъёмность крана

  5. Как определить вылет крюка башенного крана

  6. В каком масштабе составляется грузовысотная характеристика

ОЦЕНКА:________
