Условия выполнения:
Согласно своему варианту (предложено 2 типовых проекта гражданского здания) подобрать для монтажа строительных конструкций, строительные краны (автомобильный и башенный).
Вариант 1 2 3 4 5 6 7 8 9 10
Схема 3 4 3 4 3 4 3 4 3 4
Вариант ______
Порядок выполнения работы
1. Выбор стоянки крана для монтажа каркасно-панельного общественного здания
Указать в соответствии со своим вариантом стоянку крана, а после выбора параметров крана указать радиус (вылет стрелы крана) действия крана и направление движения

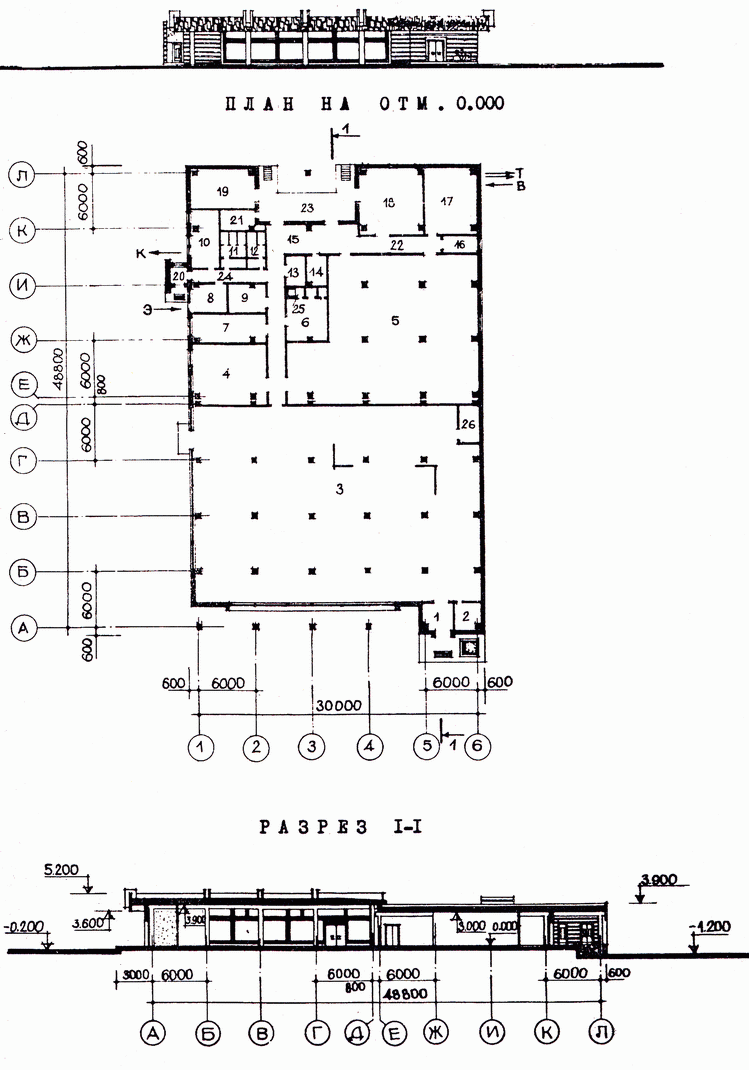

Рисунок 13 - Схема 3
Наибольшая масса монтажного элемента (колонна крайнего ряда) – К1-5,6 т.
Колонны 5100 мм, h×b=400×400 мм
Ригели 6000 мм, h×b=350×350 мм
Плиты покрытия и перекрытия ПК60.12, 60.15
Стеновые панели наружные 3000×2000; 1500×1500; 1200×3000 мм, толщина 350 мм,
Стеновые панели внутренние те же, толщина 220 и 160 мм.
2. Выбор стоянки крана для монтажа крупнопанельного здания
Указать длину рельс башенного крана, его стоянки, после выбора параметров крана указать радиус действия (вылет стрелы крана)
Наибольшая масса монтажного элемента (панель перекрытия) – 7,76 т.

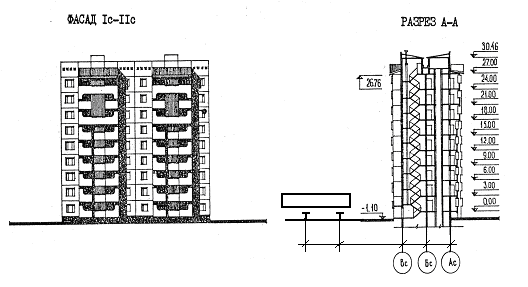

Рисунок 14 - Схема 4
ПРИЛОЖЕНИЕ II
Таблица П2.1 - Основные характеристики захватных приспособлений для монтажа сборных железобетонных конструкций.
Монтируемый элемент |
Грузозахватные устройства |
Масса подмостей, расчалки, кондук- торов, и др., т |
||||
Наименование |
Характеристика |
Эскизы |
Грузо- подъемность, т |
Масса, кг |
Расчетная высота, м |
|
Фундаментные блоки |

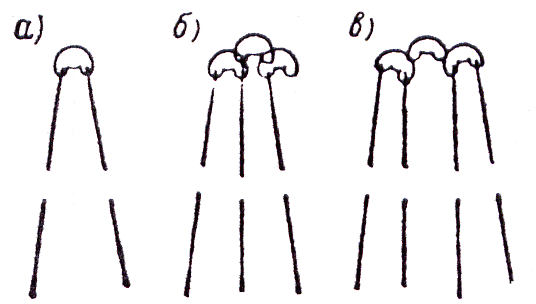

Канатные стропы: |
|
5 |
56 |
4,5 |
- |
а) двухветвевой типа 2СК |
10 |
91 |
4,5 |
- |
||
б) трехветвевой типа 3СК |
15 |
140 |
4,5 |
- |
||
в) четырехветвевой типа 4СК |
20 |
147,8 |
4,5 |
- |
||
Колонны |
Низ стропильных конструкций до: |
|
|
|
|
|
9,6 м |
3 |
135 |
0,5 |
0,1 |
||
10,8 м |
10 |
180 |
1,9 |
0,1 |
||
14,4 м |
15 |
247 |
1,5 |
0,3 |
||
16,2 м |
16 |
384 |
1,6 |
0,3 |
||
Двухветвевые стропы |
25 |
470 |
1,0 |
0,3 |
||

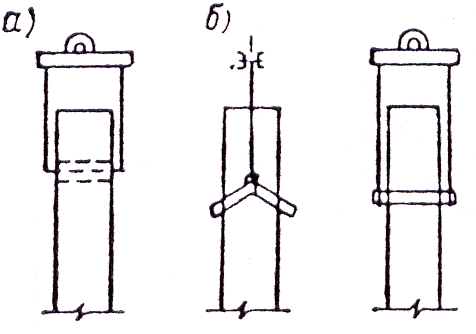

С транспортных средств: |
|
|
|
|
|
|

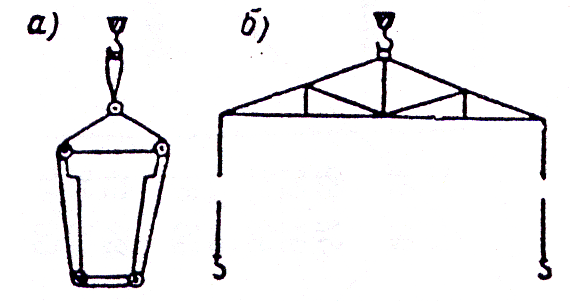

а) унифицированный штыревой захват |
35 |
400 |
1,5 |
0,3 |
||
б) фрикционный захват |
15 |
148 |
1,0 |
0,3 |
||

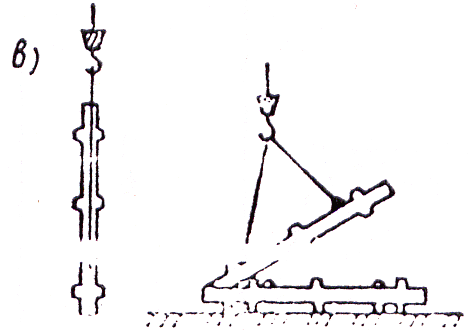

в) двухштыревой балансирный захват |
18 |
463 |
2,0 |
0,1 |
||
Подкрановые и фундаментные балки, ригели |

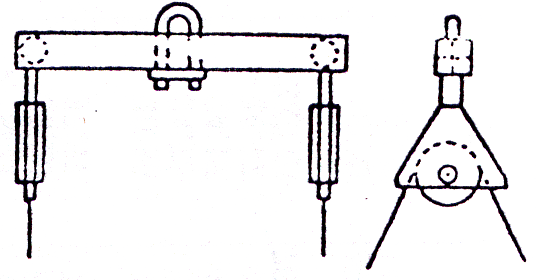

а) штырево-строповые грузоподъемные устройства
|
|
2,5 |
182 |
3,2 |
- |
6 |
386 |
3,5 |
- |
|||
б) траверса |
9 |
935 |
3,2 |
- |
||
Подстропильные фермы |
12 м |
|
12 |
567 |
1,5 |
0,1 |
Балки покрытия |
12 м |
14 |
511 |
5,0 |
- |
|
18 м |
16 |
911 |
9,5 |
0,1 |
||
Стропильные фермы |
Сегментные 18 м |
15 |
620 |
3,6 |
0,1 |
|
Сегментные 24 м |
12 |
3423 |
1,0 |
0,1 |
||
С параллельными поясами: 18 м |
15,0 |
608 |
4,9 |
0,1 |
||
24 м |
17,5 |
809 |
3,5 |
0,1 |
||
30 м |
30,0 |
1534 |
4,5 |
0,1 |
||
Фермы с фонарями |
Массой до14 т |
|
1300 |
1 м над фона-рем |
0,4 |
|
Плиты покрытий |
1,5×6 |

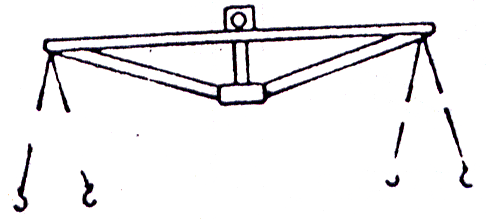

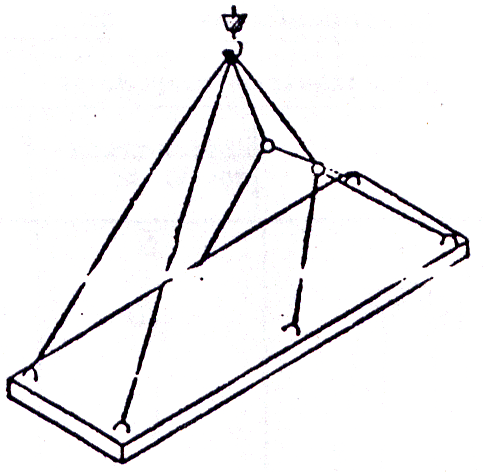

Многоветвевой уравновешивающийся строп |
5 |
44 |
4,5 |
0,1 |
3×6 |
5 |
250 |
5,0 |
0,1 |
||
1,5×12 |
4 |
285 |
2,0 |
0,2 |
||
3×12 |
7 |
1066 |
2,1 |
0,2 |
||

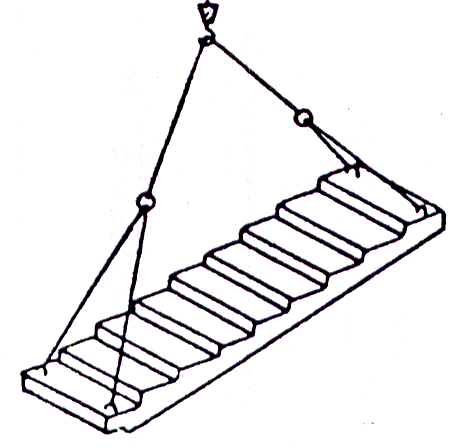

Лестничные марши |
Уравновешивающийся строп |
|
5 |
44 |
4,5 |
- |
Стеновые панели |
До 6 м |
|
3 |
33 |
2,5 |
- |
До 12 м |
6 |
530 |
3,5 |
- |
||
