Урок №__32___
(згідно робочої навчальної програми)
Тема:__Генерация списка з'єднань___
Питання : 1.Інформація про з’єднання вивода компонента з відповідним ланцюгом.
2.Формування списка з’єднань.
3.Формат P-CAD ASCII.
Список з'єднань містить у собі інформацію про з'єднання вивода компонента з визначеним ланцюгом (указується номер або ім'я електричного ланцюга). Ця інформація використовується при «упаковуванню схеми на друкарську плату», тобто при розміщенні корпусів-компонентів на монтажно-комутаційному полі - ПП.
С
писок
з'єднань формується після виконання
команди Utils/ Generate Netlist. У діалоговому
вікні (рис.21) у вікні Netlist Format вибирається
необхідний формат запису списку з'єднань
Р исунок 21- Вибір формату списку з'єднань
У нашому випадку вибирається формат P-CAD ASCII. Ім'я файла списку з'єднань пропонується по умовчанню, а змінити ім'я можна натисканням на кнопку Netlist Filename. При вмиканні прапорця Include Library Information у файл включається інформація, необхідна для формування в проекті бібліотеки символів компонентів за допомогою програми Library Executive (команда Library/ Translate).
Питання для контролю вивченого матеріалу:
1. Яка потрібна інформація про з’єднання вивода компонента з відповідним ланцюгом?
2. Як відбувається формування списка з’єднань?
3. Формат P-CAD ASCII.
Література
Михайленко В.Є. Інженерна та компьютерна графіка.-2-ге вид.,перероб.- К.: Вища шк..,-350с. 2001р.
Поляков Ю. В. Новый бессеточный автотрассировщик для P-CAD 2000. EDA Express. Октябрь. №2. С. 2-7. 2000 р.
Разевиг В. Д. Система проектирования печатных плат ACCEL EDA 12.1 (P-CAD для Windows). -М.: СК Пресс, 368 с. 1997р.
Разевиг В. Д. Система проектирования печатных плат ACCEL EDA 15 (P-CAD 2000). - М.:Солон-Р. - 418с. 2000р.
Разевиг В. Д. Система P-CAD 2000. Справочник команд. - М.: Горячая линия — Телеком, — 256с. 2001р.
Стешенко В. Б. ACCEL EDA Технология проектирования печатных плат. - М.: Нолидж. - 507с. 2001 р.
Сучков Д. И. Проектирование печатных плат в САПР P-CAD 4.5, P-CAD 8.5 и ACCEL EDA. - М.: Малип, - 575с. 1997р.
Уваров A. P-CAD 2000, ACCEL EDA. Конструирование печатных плат. Учебный курс. - СПб.:Питер, - 320с. 2001р.
Урок №__35____
(згідно робочої навчальної програми)
Тема:__ Металізовані області в сигнальних прошарках _____
Питання : 1. Три типа плат.
2.Створення нової групи.
Створення і підключення областей металізації .
У сигнальних шарах можна розташувати області металізації, які електрично під'єднуються до одного з ланцюгів і автоматично відділяються зазорами від інших ланцюгів і контактних майданчиків.

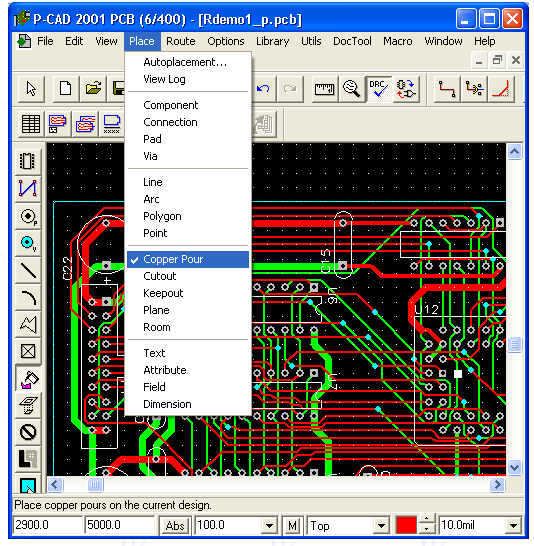

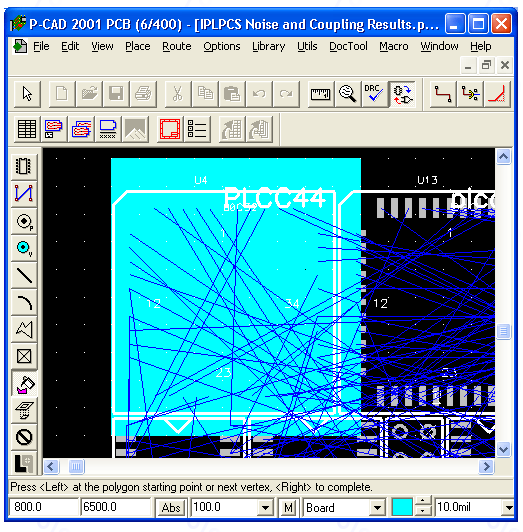

Контур області металізації малюється після виконання команди Place/cooper Pour або після натиснення на однойменну піктограму. Сама область має бути викреслена у вигляді полігону, сторони якого не перетинаються. Побудовану область виділяють, натискають праву кнопку миші, виділяють строчку Properties і в меню (рисунок 22), що з'явилося, встановлюють необхідні параметри.
Рисунок 22 - Вибір стилю полігону
У закладці Style у області Fill Characteristics визначаються:
Pattern - спосіб металізації області (суцільна заливка або різного вигляду «штрихування» металевими лініями);
Line Width — ширина ліній штрихування;
Line Spacing - відстань між лініями штрихування;
У області Backoff Smoothness указуються види полігонів для забезпечення зазорів:
Low - полігони з 8-10 сторонами;
Medium — полігони з 12-14 сторонами;
High — полігони з 16-18 сторонами.
У області Backoff (зазор до інших об'єктів, які можуть бути усередині полігону металізації, близько від нього розташовані і належать іншим ланцюгам) визначаються: фіксований зазор (Fixed) - встановлюється уручну, і Use Design Rules — використання зазорів, заданих в конфігурації.
У області State указується стан металізації:
Poured - металізація області;
Unpoured — відсутність металізації;
Repour — металізація області з повторним автоматичним розрахунком зазорів при зміні топології провідників.
У закладці Connectivity указується ім'я ланцюга, до якого підключається область металізації. Там же указується необхідність використання теплових бар'єрів контактних майданчиків (Thermals) або безпосереднє з'єднання (Direct Connections! області металізації до контактів.
Вирізи в області металізації проводяться по команді Place/ Cutout. При прокладці провідників через область металізації зазори утворюються автоматично, якщо в закладці General меню Options/configure включений прапорець Auto Plow Copper Pours. Якщо ж прапорець не включений, то для утворення нових зазорів після прокладки нового ланцюга через область металізації в закладці Style меню Properties необхідно включити режим Repour.
На рисунку 23 приведений приклад області металізації з штрихуванням, вирізом, тепловими бар'єрами контактів і скругленнями кутів полігону.
Рисунок 23 - Приклад полігону металізації
Після обробки вирізів в сигнальних ланцюгах часто залишаються «острівці» з малими розмірами і не приєднані ні до одного ланцюга. Для очищення області металізації від таких «острівців» використовуються опції закладки Island Removal:
Minimum Area - віддаляються «острівці», що мають площу, меншу, ніж задана у вікні;
Рисунок 24 -Закладка Properties
