Установити необхідний компонент (найбільш схожий на необхідний Вам) командою Place/Part на порожнє місце робочої поверхні (у нашому випадку - 7400 з бібліотеки demo):
Команді Place/Part відповідає кнопка: place.htm - partplace.htm - part
Виділити компонент командою Select чи Edit/Select
Виділення об'єктів виконується за допомогою інструмента виділення, що включається натисканням кнопки в лівій частині екрана: edit.htm - selectedit.ht select. У результаті кнопка здобуває вид <натиснутої> кнопки і курсор "миші" змінює вид "стрілки". Такий вид курсору дозволяє виконувати наступні дії: виділення (одиничне, блокове чи групове), переміщення, зміна розмірів, поворот, перекидання на інший шар, копіювання, модифікація, виділення кольором, зняття колірного виділення і видалення.
Для одиничного виділення досить указати курсором на потрібний об'єкт і натиснути клавішу But#1. При цьому об'єкт, що указується, буде виділений, а з всіх інших виділених об'єктів виділення буде знято. При цьому важливо стежити за активним шаром. Графічні примітиви будуть виділятися лише при встановленому активному шарі, у якому даний примітив намальований. Для групового виділення перший об'єкт виділяється звичайним способом, а наступні об'єкти виділяються при натиснутій клавіші Ctrl, що вказує на заборону скидання раніше виділених об'єктів. Для зняття зроблених виділень досить клацнути "мишею" по порожньому полю. Для блокового виділення ("виділення у вікні") потрібно установити курсор у перший кут вікна, натиснути клавішу But#1, і не відпускаючи клавішу, перемістити "миша" у протилежний кут вікна. Після відпускання клавіші But#1 об'єкти, що потрапили усередину вікна, будуть виділені.
Викликати команду Edit/Explode Part, щоб розбити компонент на окремі об'єкти (виводи, лінії і т.д.) так що їхній можна буде редагувати. Зовнішній вигляд графічних об'єктів не можна змінити, крім тих особливих посилань зображення і тип атрибутів, що стали характеристиками для даного класу.
Ми можемо модифікувати набір об'єктів, що стане новим символом.
Додамо ще один вивод між 1 і 2. Виводи автоматично перейменувати можна використовуючи команду Utils/Renumber. Немає необхідності змінювати атрибути чи точку привязки. Зауважимо, що атрибути стають загальними. Вони автоматично переносяться на характерні атрибути компонента, коли вони установлюються, і наявність атрибутів і крапки прив'язки в компонента обов'язково.
Створимо нову бібліотеку з ім'ям test.lib. Для створення нової бібліотеки вибрати команду Library/New і в діалоговому вікні, що відкрилося, задати ім'я test.lib. Натиснути кнопку ОК. Далі потрібно приєднати створену бібліотеку до уже існуючих. Вибрати команду Library/Setup і в діалоговому вікні Library Setup натиснути кнопку Add.
Запишемо створений елемент у бібліотеку елементів. Виділимо блоком символ командою Select чи Edit/Select. Використовуємо Library/Symbol Save. Ім'я символу New7400, бібліотека test.lib (не забудьте поставити прапорець Create Component - збереження як окремого елемента).
Ви створили новий компонент. Тепер компонент може бути встановлений командою Place/Part, але він не буде мати повної інформації, такий як вид корпуса й електричний тип висновку (форма ніжки корпуса).
Створення посадкового місця для нового елемента можна буде здійснити після розробки принципової електричної схеми при переході до технологічного образа чи проекту відразу, перейшовши по команді Utils/Library Manager у менеджер бібліотек.
Створення посадкового місця на базі вже існуючого здійснюється аналогічно створенню схемного елемента.
Питання для контролю вивченого матеріалу:
1. Як створити бібліотеку?
2. Процес під’єднання бібліотек.
3. Створення електричної схеми.
Література
Михайленко В.Є. Інженерна та компьютерна графіка.-2-ге вид.,перероб.- К.: Вища шк..,-350с. 2001р.
Поляков Ю. В. Новый бессеточный автотрассировщик для P-CAD 2000. EDA Express. Октябрь. №2. С. 2-7. 2000 р.
Разевиг В. Д. Система проектирования печатных плат ACCEL EDA 12.1 (P-CAD для Windows). -М.: СК Пресс, 368 с. 1997р.
Разевиг В. Д. Система проектирования печатных плат ACCEL EDA 15 (P-CAD 2000). - М.:Солон-Р. - 418с. 2000р.
Разевиг В. Д. Система P-CAD 2000. Справочник команд. - М.: Горячая линия — Телеком, — 256с. 2001р.
Стешенко В. Б. ACCEL EDA Технология проектирования печатных плат. - М.: Нолидж. - 507с. 2001 р.
Сучков Д. И. Проектирование печатных плат в САПР P-CAD 4.5, P-CAD 8.5 и ACCEL EDA. - М.: Малип, - 575с. 1997р.
Уваров A. P-CAD 2000, ACCEL EDA. Конструирование печатных плат. Учебный курс. - СПб.:Питер, - 320с. 2001р.
Урок №__10____
(згідно робочої навчальної програми)
Тема:__Створення символу, що позначає заземлення контактів.
Питання : 1.Перелік команд створення символа.
2.Встановлення потрібної бібліотеки.
3. Позначення заземлення.
Виконати команду Symbol/New і встановити крок сітки 1,25 мм.
Виконати команду Place/Pin. У вікні, що відчинилося, Place Pin (дивись рисунок 2) в полі Length (довжина) вибрати Short (короткий), а в полі Display виключити мітки Pin Des і Pin Name. В всіх інших полях установити значення None. У вікні Default Pin Name ввести ім'я символу GND і натиснути кнопку ОК.
Клацнути мишею і, не отпуская її ліву кнопку, розгорнути контакт нагору або униз (натискаючи клавішу В).
Вибрати команду Place/Line і в основанні лінії вивода контакту провести відрізки ліній, що позначають знаки заземлення. Для цього, можливо, прийдеться ввести додаткові значення кроку сітки (наприклад, 2,5 мм або 5 мм).
Вибрати команду Place/Ref Point і клацнути в центру контакту (з'явиться знак прив'язки).
Вибрати команду Place/Attribute і в діалоговому вікні встановити для Component значення Ref Des і розмістити цей напис поверх малюнка, а потім установити для Component значення Турі і розмістити цей напис внизу малюнка.
Вибрати команду Symbol/Save As, у поле Library установити потрібну бібліотеку (якщо бібліотека встановлена раніше, то її ім'я з'явиться автоматично). Включити мітку занесення інформації в бібліотеку як окремого елемента (Create Component), у полях Symbol і Component дати ім'я компоненту GND і натиснути кнопку ОК. Потім у діалоговому вікні, що з'явилося, Save Component As в полі Component Туре активізувати вікно Power і натиснути ОК. Відбудеться запис компонента заземлення в обрану бібліотеку. Символ GND показаний на малюнку.
Питання для контролю вивченого матеріалу:
1. Який перелік команд створення символа?
2. Напишіть як встановити потрібну бібліотеку?
Яке позначення має заземлення.?
Література
Михайленко В.Є. Інженерна та компьютерна графіка.-2-ге вид.,перероб.- К.: Вища шк..,-350с. 2001р.
Поляков Ю. В. Новый бессеточный автотрассировщик для P-CAD 2000. EDA Express. Октябрь. №2. С. 2-7. 2000 р.
Разевиг В. Д. Система проектирования печатных плат ACCEL EDA 12.1 (P-CAD для Windows). -М.: СК Пресс, 368 с. 1997р.
Разевиг В. Д. Система проектирования печатных плат ACCEL EDA 15 (P-CAD 2000). - М.:Солон-Р. - 418с. 2000р.
Разевиг В. Д. Система P-CAD 2000. Справочник команд. - М.: Горячая линия — Телеком, — 256с. 2001р.
Стешенко В. Б. ACCEL EDA Технология проектирования печатных плат. - М.: Нолидж. - 507с. 2001 р.
Сучков Д. И. Проектирование печатных плат в САПР P-CAD 4.5, P-CAD 8.5 и ACCEL EDA. - М.: Малип, - 575с. 1997р.
Уваров A. P-CAD 2000, ACCEL EDA. Конструирование печатных плат. Учебный курс. - СПб.:Питер, - 320с. 2001р.
Урок №___12___
(згідно робочої навчальної програми)
Тема:__ Маркірування компонентів та їх копіювання.
Питання : 1.Команда Selection Point.
2. Зміна маркування компонента при його копіюванні.
Для перегляду або зміни різноманітних складових символу необхідно виділити потрібний символ, натиснути праву кнопку миші і вибрати строчку меню Properties. З'явиться діалогове вікно Part Properties.
У закладці Symbol в області Visibility можна встановити/прибрати прапорці Type, Ref Des або Value і в результаті цього тип компонента, його позиційне позначення або числове значення буде очевидно або не очевидно на екрані монітора. Можна також побачити позиційне позначення символу на електричній схемі у вікні Ref Des або номер вентиля у вікні Gate Number.
У закладанні Symbol Pins в областях Pin Designator і Pin Name вмиканням або вимиканням прапорців можна вивести/прибрати з екрана монітора номер або ім'я контакту. Попередньо треба виділити номер контакту у вікні Pins. При цьому після операції з кожним номером або ім'ям контакту натискати кнопку Apply. Зміна стилю шрифту можна провести одночасно для декількох виділених контактів. У закладанні Component можна побачити параметри компонента і поточний номер вентиля. У закладці Component Pins подана таблиця виводів компонента (формується з використанням редактора P-CAD Library Executive). У закладці Attributes після натискання кнопки Add можна у відповідних областях вікна Place Attribute додати потрібні атрибути об'єктів, що складають електричну схему. Для зміни атрибутів ланцюга її необхідно виділити, натиснути ліву кнопку миші, а потім вибрати строчку Properties. У закладці Wire діалогового вікна можна розв'язати або заборонити вивод на екран монітора номера виділеного ланцюга і змінити її ширину. У закладці Net можна змінити ім'я ланцюга, а після послідовних натискань на кнопки Net Attrs і Add можна додати атрибути ланцюга. Всі атрибути електричної схеми можна ввести і після виконання команди Place/Attribute. За допомогою атрибутів, утворюваних користувачем (user defined) при створенні бібліотеки компонентів, вказують атрибути технічних умов, міст дорогоцінних металів і т.п. Ці дані будуть занесені у файли звіту після додаткових указівок розроблювача.
Пошук і редагування об'єктів електричної схеми. Після вибору компонента, натисканням правою кнопкою миші і виборі рядки Highlight Attached Nets висвічуються всі електричні ланцюги, залучені до виділеного компонента. Скасування підсвічування ланцюгів виконується вибором рядка Unhighlight Attached Nets. При пошуку потрібного компонента на схемі виконується команда Edit/ Parts, потім вибирається ім'я компонента і натискається кнопка Jamp. Екран зміщається убік потрібного компонента, а самий компонент підсвічується на схемі. Якщо компонент знаходиться на іншому листі схеми, то переключення на потрібний лист відбувається автоматично. Зауважимо, що в діалоговому вікні, що з'являється, Edit Part за допомогою опції Properties можна редагувати різноманітні параметри компонента в діалоговому вікні Part Properties.
При пошуку потрібного ланцюга виконується команда Edit/Nets, потім у діалоговому вікні вибирається ім'я ланцюга і послідовно натискається кнопки Select і Jamp to Node, екран зміщається убік обраного ланцюга і ланцюг підсвічується на поточному листі й інших листах, якщо така на них є.
У списку ланцюгів вікна Net Names можна вивести імена всіх ланцюгів (Аll Nets), або імена тільки глобальних ланцюгів (Global Nets Only), або імена шин (Bus). Глобальні ланцюги - це ланцюга, до яких залучені порти або виводи компонентів, що мають тип Power. По команді Jamp to Node курсор указує на схемі той вузол обраного ланцюга, що попередньо можна зазначити в списку вікна Nodes (спочатку зазначене ім'я компонента (Р11), а потім (через дефіс)- номер контакту (22), інцидентний обраного ланцюга. У вікні Sheets зазначені також імена листів, у яких розташована виділений ланцюг (Sheetl і Sheet2).
Можна виділити всі ланцюги, що мають визначена кількість вузлів (Set Nets By Node Count), попередньо установив у вікнах тільки мінімальне або тільки максимальне значення таких вузлів у ланцюзі або числовий діапазон вузлів у ланцюгах. За допомогою відповідних опцій зазначеного вікна можна змінювати ім'я (Rename) або вводити нові атрибути (Edit Attributes) ланцюга, підсвітить/скасувати підсвічування (Hightlight/Unhightlight) обраних ланцюгів або видалити (Delete) обрані ланцюги.
Переміщення, копіювання і видалення компонентів і ланцюгів схеми Для переміщення компонентів або електричних ланцюгів схеми необхідно їх спочатку виділити, а потім переміщати за допомогою миші. При одночасному переміщенні групи об'єктів (наприклад, компонент і пов'язані з ним ланцюга) спочатку їх треба виділити по черзі (з одночасним натисканням клавіші Ctrl), а потім перетягнути виділену групу елементів схеми в потрібне місце. Порушену геометрію сегментів ланцюгів після їхній переміщення можна виправити. Для цього необхідно виділити необхідний сегмент і перетягнути його вершину в необхідне місце.
Перед переміщенням групи об'єктів схеми доцільно викликати контекстне меню (натиснувши праву кнопку миші) і вибрати команду Selection Point для установки точки прив'язки (має форму перехрестя, укладеного в квадрат). При переміщенні об'єктів у рядку інформації екрана монітора виводяться значення зсуву точки прив'язки d і d щодо її початкового положення.
Скопіювати виділений об'єкт, або декілька, схеми можна за допомогою миші, утримуючи клавішу Ctrl і одночасно переміщуючи об'єкт(ы) у потрібне місце. Для копіювання і вставки об'єктів схеми можна використовувати стандартні команди Edit/Copy і Edit/Paste. При копіюванні групи об'єктів вхідні в цю групу глобальні ланцюги (залучені до портів, або виводи компонентів, що мають тип Power) не змінюють своїх імен. Інші ж ланцюги перейменовуються (!).
Якщо після команди Edit/Copy виконати команду Edit/Paste/Circuit, то при установці зкопійованих об'єктів у потрібне місце малюнка можна змінювати автоматично імена компонентів і ланцюгів.
Для автоматичного додавання до імені компонента додаткових індексів потрібно в області Referense Designators уключити прапорець у вікні Create new refdes using qualifier, а у вікні Qualifier проставить що добавляються індекси перед (Add before name), у середині (Add before numeric suffix) або наприкінці (Add to end of name) поточного імені компонента. При зазначених маніпуляціях стежите за прикладами зміни виду імені компонента в підобласти Example області Referense Designators.
Додавання додаткових індексів до імен (номерам) електричних ланцюгів провадиться аналогічно, тільки додавання провадиться в області Nets.
Всім однаковим об'єктам можна одночасно привласнити однакові атрибути. Наприклад, після виділення декількох резисторів, наступного натискання правою кнопкою і вибору команди Properties можна ввести значення атрибута (Value) - номіналу резисторів.
Видалення об'єктів схеми провадиться після їхній виділення і наступного натискання клавіші Delete, або після виконання команди Edit/Delete.
Можна одночасно видалити однотипні об'єкти при виконанні таких операцій:
- виконати команду Options/Block Selection і в діалоговому вікні натиснути Clear All (очистити усе) і подвійним натисканням миші офарбити вікно Part у сірий цвіт;
- клацнути по кнопці Part, в меню, що відчинилось, в рядку Турі вибрати зі списку ім'я що видаляється компонента і натиснути ОК;
- в області Select Mode установити прапорець Inside Block (усередині блока) і натиснути ОК;
- у робочому вікні зобразити прямокутник, у який потрапляють потрібні компоненти. У результаті всі компоненти зазначеного типу підсвічуються і їх можна видалити одночасно при натисканні клавіша Delete.
Аналогічно провадиться групове видалення й інші об'єкти електричної схеми: ланцюгів, портів, полігонів, дуг, ліній і т.п.
Зміна позиційних позначень компонентів
Після закінчення редагування схеми доцільно провести перейменування позиційних позначень компонентів по команді Utils/Renumber. У діалоговому вікні вибирають об'єкт перенумерації RefDes і порядок простановки позиційних позначень Top to Bottom (поверх униз) або Left to Right (зліва праворуч). Такий порядок нумерації компонентів на схемі збігається з вимогами російських ЕСКД.
Опція Auto Group Parts мінимизирує число компонентів, тобто використовує максимальне число секцій компонента, що утримуються в ньому. Опція Keep Parts Together перенумеровує компоненти, проте лишає то число секцій, що ввів користувач при розміщенні компонентів. Опція Auto Group Parts мінимизирує число компонентів, тобто використовує максимальне число секцій компонента, що утримуються в ньому. Опція Кеер Parts Together перенумеровує компоненти, проте лишає то число секцій, що ввів користувач при розміщенні компонентів.
У вікні Starting Number вноситься початкове значення позиційного позначення, а у вікно Increment Value - розмір збільшення при перенумерації.
Після установки всіх значень натисніть ОК. Відбудеться автоматична перенумерація компонентів.
Питання для контролю вивченого матеріалу:
1.Команда Selection Point.
2. Зміна маркування компонента при його копіюванні.
Література
Михайленко В.Є. Інженерна та компьютерна графіка.-2-ге вид.,перероб.- К.: Вища шк..,-350с. 2001р.
Поляков Ю. В. Новый бессеточный автотрассировщик для P-CAD 2000. EDA Express. Октябрь. №2. С. 2-7. 2000 р.
Разевиг В. Д. Система проектирования печатных плат ACCEL EDA 12.1 (P-CAD для Windows). -М.: СК Пресс, 368 с. 1997р.
Разевиг В. Д. Система проектирования печатных плат ACCEL EDA 15 (P-CAD 2000). - М.:Солон-Р. - 418с. 2000р.
Разевиг В. Д. Система P-CAD 2000. Справочник команд. - М.: Горячая линия — Телеком, — 256с. 2001р.
Стешенко В. Б. ACCEL EDA Технология проектирования печатных плат. - М.: Нолидж. - 507с. 2001 р.
Сучков Д. И. Проектирование печатных плат в САПР P-CAD 4.5, P-CAD 8.5 и ACCEL EDA. - М.: Малип, - 575с. 1997р.
Уваров A. P-CAD 2000, ACCEL EDA. Конструирование печатных плат. Учебный курс. - СПб.:Питер, - 320с. 2001р.
Урок №__16___
(згідно робочої навчальної програми)
Тема:__ Менеджер бібліотек P-CAD Library Executive.
Питання :
Інтегрована інформація про графіку корпусів та символів компонентів.
Текстова інформація про компонент.
Для створення символу компонента використовується вбудований в систему спеціальний графічний редактор P-CAD Symbol Editor. Вказаний редактор може бути завантаженим з редактора P-CAD Schematic, або з редактора P-Cad PCB, або з менеджера бібліотек P-CAD Library Executive після виконання команди Utils/P-CAD Symbol Editor.
Після завантаження редактора P-CAD Symbol Editor для створення символу компоненту необхідно виконати деякі операції. Налагодити конфігурації графічного редактора, виконуючи команду Options/Configure. Встановити систему одиниць - мм, розмір формата - А4. Натиснути кнопку ОК.
Налагодити сітку, командою Options/Grids. Для встановлення сітки з потрібним кроком треба в полі Grid Spasing ввести числове значення кроку (наприклад, 100 мм) і натиснути кнопку Add (додати), а потім -кнопку ОК.
У області Width (ширина) встановити Thin (тонка лінія — завтовшки 0.254 мм - за замовчуванням), у області Style встановити Solid (суцільна лінія) і натиснути кнопку ОК. Користувач може встановити нестандартну товщину лінії після активізації прапорця User і введення у вікно потрібного значення товщини лінії. Перемикання на потрібну товщину лінії можна проводити в процесі малювання установкою відповідних значень товщини лінії у вікні рядка станів.
Після виконання команди Options/display, у області Item Colors діалогового вікна закладки Colors встановлюються кольори для різних частин символу: контакту (Pin), лінії (Line), полігону (Polygon), тексту (Text), вільного виводу (Open End). У області Display Colors встановлюються кольори для фону екрану (Background), основної сітки (1x Grid), сітки із збільшеним кроком (10х Grid), для об'єктів (Highlight), що підсвічуються, для вибраних об'єктів (Selection). При виборі стилю курсора у області Cursor Style закладки Miscellaneous активізують відповідні прапорці: стрілка (Arrow), маленьке перехрестя (Small Cross), перехрестя у весь екран (Large Cross).
Малювання контура зображення символу проводиться за допомогою команд Place/line і Place/arc лініями вибраної товщини. Малювання лінії (Place/line) проводиться вказівкою початкової точки лінії і подальшому переміщенні курсора з натиснутою лівою кнопкою миші або переміщенням курсора з віджатою лівою кнопкою миші. У місцях вигину лінії, залежно від вказаного способу малювання, відпускається (або натискається) ліва кнопка миші. В процесі малювання курсор має форму косого хреста, що указує на можливість продовження малювання. Після закінчення малювання лінії натискають праву кнопку миші або клавішу Esc. Малювання дуги (Place/arc) проводиться в наступному порядку: курсор поміщається в початкову точку дуги, потім натискається ліва кнопка миші і курсор протягується в кінець дуги, кнопка миші відпускається. В результаті підсвічує дуга з центром, розташованим посередині лінії, що сполучає кінцеві точки дуги. Помістити курсор в центр лінії і клацнути мишею.
Після виділення дуги можна використовувати клавішу R для повороту на 90° (натиснення клавіш Shift+r повертає дугу у зворотний бік) і клавіші F - для дзеркального відображення дуги щодо осі Y.
Для малювання кола необхідно спочатку вказати крапку на лінії кола, а потім клацнути в точці центру кола.
Після того, як створили контур зображення, створюємо виводи символу. Вибираємо команду Place/Pin і клацаємо лівою клавішою миші. У діалоговому вікні, що з'явилося, в полі Length (довжина) встановлюємо прапорець Normal (нормальна довжина контакту).
У полі Outside Edge (вихідний контакт) вибрати значення None (кружок без інверсії). У полі Display включити прапорці Pin Des (позиційне позначення контакту на схемі) і Pin Name (ім'я контакту). Включити прапорець Increment Pin Des (приріст номера чергового розміщуваного контакту на одиницю). У полі Text Style в рядках Pin Name і Pin Des вибрати стиль тексту PinStyle. Нажать ОК. Встановити виводи в потрібні точки, клацнувши лівою кнопкою миші.
Виконати команду Place/Ref Point для задання точки прив'язки символу. Перемістити курсор в точку першого контакту символу і клацнути мишею. В результаті зверху зображення першого контакту з'явиться світлий прямокутник з діагоналями.
Виконайте команду Place/Attribute для задання атрибутів символу: місця для розміщення позиційного позначення елементу на схемі і написі типу елементу. Для цього клацніть мишею і в діалоговому вікні, що з'явилося, у області категорій атрибуту (Attribute Category) вкажіть призначення атрибуту для елементу (Component). У області назвів атрибутів (Name) вибрати ім'я атрибуту позиційного позначення (Refdes).
Створений компонент, зберегти в поточній бібліотеці командою Component Save As.
Для перевірки правильності створення символу виконаєте команду Utils/validate. З'явиться відповідне ситуації повідомлення — правильно або неправильно виконано кодування символу компоненту.
При рішенні задачі узгодження використовуваних в проекті символів компонентів і їх посадочних місць і внесення додаткових даних для упаковки компоненту в корпус використовується менеджер бібліотек P-CAD Library Executive який містить інтегровану інформацію про графіку корпусів і символів компонентів, а також текстову інформацію про компоненти.
Вся текстова інформація про упаковку компонентів і їх атрибути заноситься в дві таблиці, зручні для перегляду і редагування. Тим самим виключаються помилки неузгодженого введення цієї інформації.
P-CAD Library Executive дозволяє складати списки відповідностей виводів символів і вентилів (секцій) компонентів і має засоби проглядання параметрів компонентів. У електронних таблицях параметрів забезпечена можливість одночасної зміни змісту декількох вибраних осередків. У всі електронні таблиці параметрів (Pins, Pattern і Symbol) включені стовпці з вказівкою номерів виводів (Pad Number). Програма має засоби проглядання бібліотечних файлів і пошуку компонентів по всіх можливих атрибутах.
Запускається Менеджер виконуваним файлом Смр.Ехе або з середовища будь-якого графічного редактора P-CAD командою Utils/p-cad Library Executive.
Після запуску програми необхідно виконати команду Component New і вибрати потрібну бібліотеку, в якій раніше записані зведення про графіку символів і посадочних місцях компонентів, і заповнити потрібні вікна діалогового вікна.
Питання для контролю вивченого матеріалу:
1. Перед тим, як створювати компонент, які операції необхідно виконати?
2. Як створити компонент?
3. Що являє собою, менеджер бібліотек P-CAD Library Executive. Як його запустити для роботи?
Література
Михайленко В.Є. Інженерна та компьютерна графіка.-2-ге вид.,перероб.- К.: Вища шк..,-350с. 2001р.
Поляков Ю. В. Новый бессеточный автотрассировщик для P-CAD 2000. EDA Express. Октябрь. №2. С. 2-7. 2000 р.
Разевиг В. Д. Система проектирования печатных плат ACCEL EDA 12.1 (P-CAD для Windows). -М.: СК Пресс, 368 с. 1997р.
Разевиг В. Д. Система проектирования печатных плат ACCEL EDA 15 (P-CAD 2000). - М.:Солон-Р. - 418с. 2000р.
Разевиг В. Д. Система P-CAD 2000. Справочник команд. - М.: Горячая линия — Телеком, — 256с. 2001р.
Стешенко В. Б. ACCEL EDA Технология проектирования печатных плат. - М.: Нолидж. - 507с. 2001 р.
Сучков Д. И. Проектирование печатных плат в САПР P-CAD 4.5, P-CAD 8.5 и ACCEL EDA. - М.: Малип, - 575с. 1997р.
Уваров A. P-CAD 2000, ACCEL EDA. Конструирование печатных плат. Учебный курс. - СПб.:Питер, - 320с. 2001р.
Урок №__17____
(згідно робочої навчальної програми)
Тема:__Створення схем електричних принципових.
Питання : 1. Вимоги зображення компонентів, зв’язків, текстової та буквенно-цифрової інформації.
2.Настройка конфігурації.
3. Розміщення бібліотечних елементів.
Перед проектуванням принципової електричної схеми необхідно підключити бібліотеки радіоелектронних компонентів.
Завантаження бібліотек
По команді Library/Setup забезпечується доступ до бібліотек символів компонентів. Вибравши клавішу Add, додають імена бібліотек у список відкритих бібліотек (Open Libraries). За допомогою клавіші Delete видаляють бібліотеки з цього списку, щоб звільнити місце для інших.
Розміщення компонентів на схемі
Командою Рlace/Part здійснюється розміщення компонентів на схемі. Після натискання курсором у будь-якому місці схеми, відкривається меню вибору компонента (рис 3).

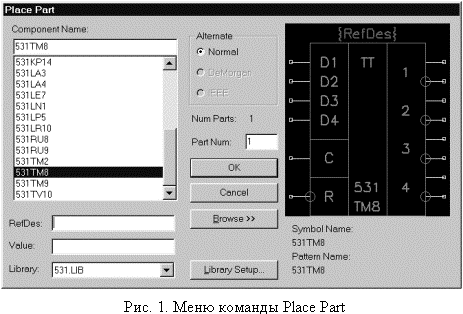

Р
исунок
3- Меню команди Рlасе/Part
На панелі Library вказують ім'я однієї з відкритих бібліотек, список її компонентів виводиться у вікні Component Name. Ім'я потрібного компонента вибирають з цього списку, вводячи у верхньому рядку (досить ввести один з трьох перших символів імені, щоб курсор перемістився в зазначену позицію). Натискання клавіші Browse, дозволяє переглянути графічне зображення символу компонента.
У вікні Part Num за замовчуванням вказується номер секції 1, але при необхідності його можна змінити.
У графі Num Parts указують загальне число секцій компонента. Наприклад, ІС 564ЛА7 має 4 логічних елементи (секції) 2І-НІ.
Позиційні позначення компонентів на схемі проставляється автоматично. Наприклад, якщо з бібліотеки послідовно розміщати на схемі 4-секційну 564ЛA7, то перший елемент придбає позиційне позначення DD1:1. Префікс позиційного позначення DD призначений при створенні компонента, номер корпуса 1 і ім'я першої секції 1 проставляються автоматично. Другий елемент має позиційне позначення DD1:2, третій - DD1:3, четвертий - DD1:4, п'ятий - DD2:1 і т.д.
У результаті секції компонентів одержать позначення DD1:1, DD2:2 і т.д., майже так, як цього вимагає ЄСКД (у точності по ЄСКД потрібно відокремлювати номер секції не двокрапкою, а крапкою: DD1.1, DD1.2 і т.д., але це розходження можна вважати несуттєвими). Якщо необхідно, щоб позиційні позначення окремих секцій не відображалося, необхідно виключити кнопку Visibility.
На рядку Value проставляють номінал компонента, наприклад опір.
Після вибору в меню Place/Part потрібного компонента і ведення всіх необхідних параметрів, натискають клавішу OK - курсор прийме форму перехрестя з розривом у центрі для точного позиціонування у вузлах сітки. Безпосереднє розміщення символу компонента на схемі виконується після натискання курсором у будь-якій крапці робочого вікна. Повторне натискання курсором розміщає на схемі чергову копію символа обраного компонента, привласнюючи йому наступне позиційне позначення, яке одночасно виводиться в рядку інформації. Для збільшення на одиницю номера секції компонента перед розміщенням символу натискають клавішу Р, а для збільшення позиційного позначення - клавішу D. Зменшити ці значення можна одночасним натисканням клавіш Shift+P чи Shift+D. Натискання правої кнопки чи миші Еsc припиняє введення символів.
Розміщення електричних ланцюгів
Після вибору команди Place/Wire курсор приймає форму перехрестя. Натиском миші відзначається початкова крапка ланцюга. Кожне натискання лівої кнопки миші фіксує крапку зламу. Включення в ланцюг додаткової крапки зламу для майбутнього редагування виконується по команді Rewire/Manual.
У рядку інформації виводиться ім'я розташовуваного ланцюга, що привласнюється автоматично, причому при переміщенні курсору до відпускання правої кнопки миші додатково виводяться відстані по осях X, Y до попередньої крапки зламу, наприклад NET: NET00003, d=2.50, d=0.00. Тут NET00003 - ім'я ланцюга, що привласнюється автоматично. Наступний ланцюг одержить ім'я NET00004.

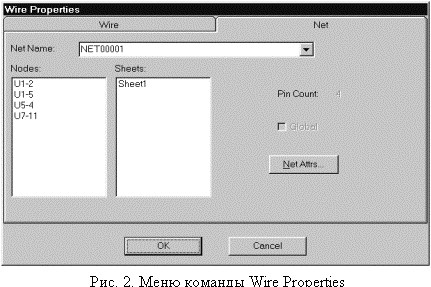

Рисунок
4- Меню команди Wire Properties
Привласнити ланцюгу інше ім'я можна двома способами. По-перше, індивідуально вибрати кожен ланцюг і натиском правої кнопки миші відкрити в меню редагування пункт Properties (Властивості). На екрані з'явиться інформація про обраний ланцюг. У вікні Net можна змінити ім'я ланцюга, замінивши на рядку Net Name призначене системою ім'я іншим, наприклад NET00001 на А1 Це ім'я може буде видимим, якщо включити у вікні Wire перемикач Display.
По-друге, можна спростити зміну імен групи ланцюгів, що мають однорідні імена типу Dl, D2 і т д Для цього треба вибрати команду Utils/ Rename Net, натиснути курсором у будь-якому місці схеми і у вікні, що відкривається меню в, Net Name ввести префікс імені D. Після закриття меню натиском курсору по першому ланцюзі, ви привласнюєте йому ім'я D1, по другому - D2 і т.д. Щоб почати нумерацію ланцюгів не з одиниці, потрібно початкове ім'я ввести в явному виді, наприклад DATA5. Тоді перший ланцюг одержить ім'я DATA5 другий - DATA6 і т.д.
Якщо до ланцюга приєднати компонент заземлення GND, то він автоматично одержить ім'я GND. Це зроблено спеціально, щоб вивід компонента заземлення привласнити тип Power, що забезпечує автоматичну заміну імені ланцюга, до якого він підключений, на ім'я цього компонента.
Ім'я ланцюга переміщується окремо від самого ланцюга, якщо в режимі вибору натиснути клавішу Shift і потім натиснути на імені ланцюга курсором.
Електричне з'єднання пересічних ланцюгів позначається крапкою (Junction), що автоматично проставляється на Т-образних з'єднаннях. Щоб проставити крапку з'єднання пересічних ланцюгів, потрібно при введенні другого ланцюга натиснути курсором у крапці перетинання і потім продовжити побудова.
Розміщення шин
Вибір команди Place/Bus активізує режим введення шин. Натиском курсору відзначають початок шини (при цьому курсор приймає форму перехрестя) і крапки зламу шини. Побудова якої завершується, натисканням правої кнопки чи миші клавіші Esc.
Після цього по команді Place/Wire розміщають ланцюг. При малюванні ланцюга, що входить до складу шини, її початок або кінець повинні розташовуватися в будь-якому місці шини. При цьому при підключенні до шини автоматично зображується злам ланцюга під кутом 45° .
І
мена
ланцюгів, що утворять шину, задаються
підключенням до ланцюгів по команді
Place/Port спеціальних портів (командою
Edit/Nets у цих цілях користуватися на
рекомендується). Після вибору цієї
команди натиском миші на будь-якому
місці схеми відкривається вікно ,меню
вибору порту. На розташованій угорі
рядку Net Name вказують ім'я першого ланцюга,
наприклад D1. Якщо включити перемикач
Increment Port Name, при розміщенні портів вони
автоматично одержать імена D1, D2, D3 і т.п.

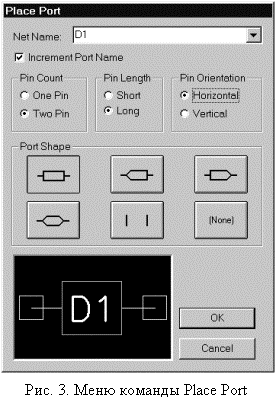

Рисунок 5- Меню команди Place Port
Найбільше зручно включати порт у розрив ланцюга, для цього він повинний мати два виводи (Two Pin) і розташовуватися горизонтально (Horizontal). Якщо зображення порту у виді прямокутника не влаштовує, то вибирають порт з одним виводом (One Pin), розташований вертикально (Vertical) і не має рамки (None), у результаті ім'я ланцюга (порту) буде розташоване над ним. Після натискання ОК, закривається меню, порти підключаються до іменованих ланцюгів щигликом миші (поточне ім'я ланцюга відображається в рядку інформації). Іменований в такий спосіб ланцюг є глобальними (Global) і їх можна перейменовувати по команді Edit/Nets.
Після розміщення декількох однакових об'єктів усім їм відразу можна привласнити однакові атрибути. Наприклад, вибравши один чи кілька резисторів, після щиглика правої кнопки миші в меню що відкрилося, вибирають команду Properties і вводять значення атрибута {Value} - результаті обновляються значення атрибутів всіх обраних резисторів.
Зміна позиційних позначень
Перед завершенням створення схеми, доцільно перейменувати позиційні позначення компонентів по команді Utils/Renumber. У меню вибирають об'єкт перенумерації RefDes і порядок розміщення позиційних позначень Top to Bottom (зверху вниз) чи Left to Right ( з ліва на право, що збігається з вимогами вітчизняних ЄСКД). Після натискання на клавішу ОК, позиційні позначення перенумеровуються в заданому порядку.
Всі об'єкти принципової електричної схеми можуть бути піддані таким операціям редагування: копіювання, перенос, зміна властивостей і тп. Для цього виділяють, об'єкт використовуючи команду Edit/Select.
Верифікація схеми ERC
Після створення принципової електричної схеми доцільно виявити синтаксичні помилки, виправити їх і тільки після цього перейти до розробки ДП. Перевірку схеми виконують по команді Utils/ERC (Electrical Rules Check). У меню цієї команди задають перелік перевірок, результати яких приводяться в текстовому звіті:
Single Node Nets - ланцюги, що має єдиний вузол;
No Node Nets - ланцюги, що не мають вузлів;
Electrical Errors - електричні помилки, коли з'єднуються виводи несумісних типів (наприклад, з'єднуються два вихідних виводи або вихідний вивід підключається до виводу джерела живлення);
Unconnected Pins - непідключені виводи компонентів;
Unconnected Wires - непідключені ланцюги;
Bus/Net Errors - вхідні до складу шини ланцюга, що зустрічаються тільки один раз;
Component Errors - компоненти, розташовані поверх інших компонентів;
Net Connectivity Errors - неправильне підключення ланцюгів землі і живлення, що може бути викликано однією з трьох причин:
символ джерела живлення підключеного до ланцюга, що має інше ім'я;
схований глобальний вивід компонента приєднаний до ланцюга, ім'я якого не збігається з ім'ям по замовчуванню;
