Iном Iнорм.Расч;
KпгIном Iпрод.расч.
Проверку выключателей следует производить по условиям:
Iвкл Iп0;
iвкл iуд;
Iпр.скв Iп0;
iпр.скв iуд;
при tоткл tтер
,
а при tоткл < tтер следует принимать Iтерt = Iтер, откуда
или
;
Iоткл.ном > Iп
.
В тех случаях, когда Iоткл.ном > Iп , а iа.ном < iа следует проверять условие
.
Нормированное процентное содержание апериодической составляющей номинального тока отключения норм определяется по графику норм = f() или принимается, исходя из данных завода-изготовителя выключателя.
Проверяются параметры восстанавливающегося напряжения:
восстанавливающееся напряжение
Uв.норм Uв;
скорость восстановления напряжения
в.норм в.
ЛЕКЦИЯ 10
Тема 3.3 (2 часа)
Коммутационные аппараты выше 1000 В
План
3.3.7. Разъединители. Принцип действия, конструкции, марки, условия выбора.
3.3.8. Короткозамыкатели и отделители. Принцип действия, конструкции, марки, условия выбора.
3.3.7. Разъединители.
Принцип действия, конструкции, марки, условия выбора
Разъединитель — это коммутационный аппарат, предназначенный для отключения и включения электрической цепи без тока или с незначительным током (холостой ход силовых трансформаторов ограниченной мощности, зарядный ток коротких воздушных и кабельных линий и т.п.).

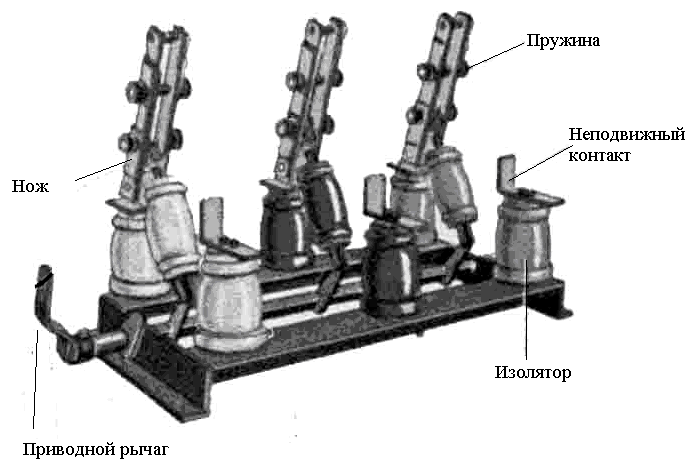

Внешний вид трёхполюсного разъединителя рубящего типа РВ-10/600показан на рис. 3.22.
Рис. 3.22. Внешний вид трехполюсного разъединителя рубящего типа РВ-10/600
Основное назначение разъединителя — изолировать участок цепи на время ремонта электрооборудования и при необходимости заземлить. Разъединителем создается видимый разрыв между частями, оставшимися под напряжением, и аппаратами, выведенными в ремонт. Поэтому в конструкции разъединителя обычно кроме рабочих ножей предусматривают заземляющие ножи с одной или двух сторон. В некоторых схемах электрических соединений используют разъединители для изменения схемы установки путем переключения отдельных цепей, находящихся под напряжением, если эти переключения не сопровождаются разрывом тока и возникновением дуги на контактах разъединителя.

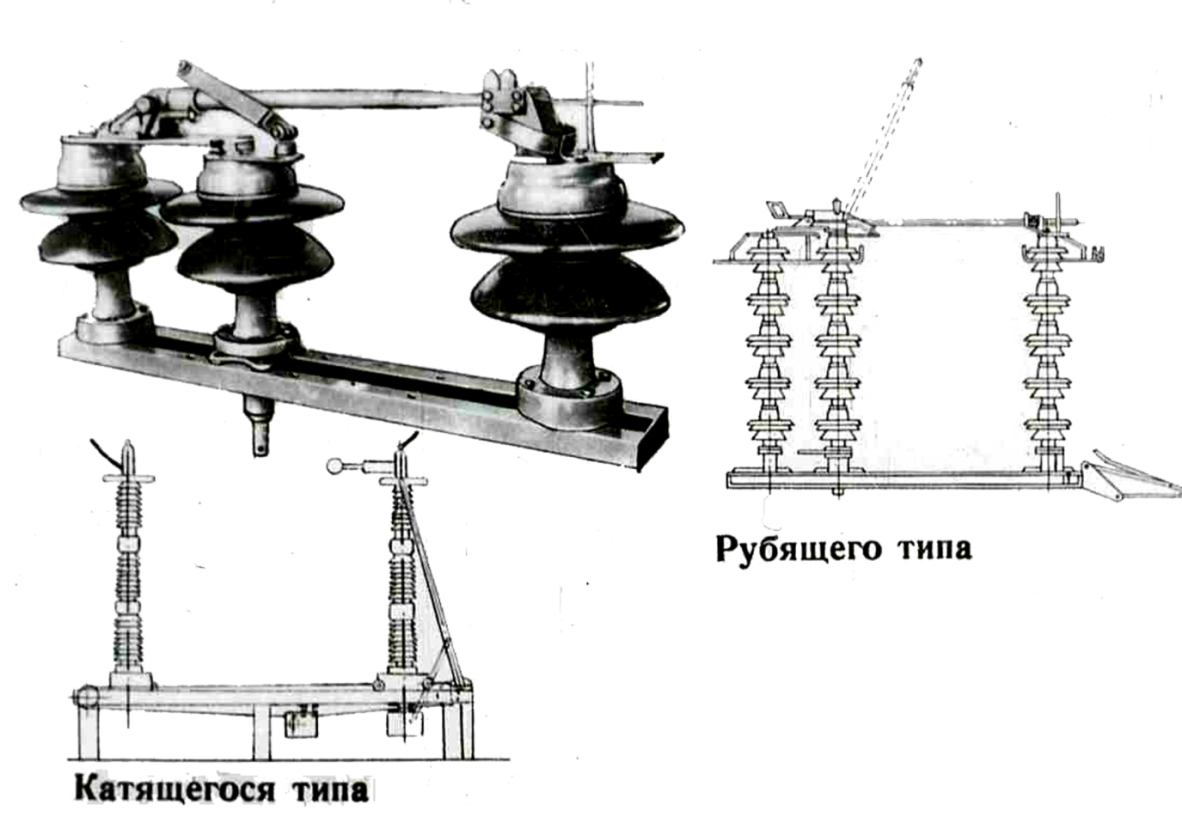

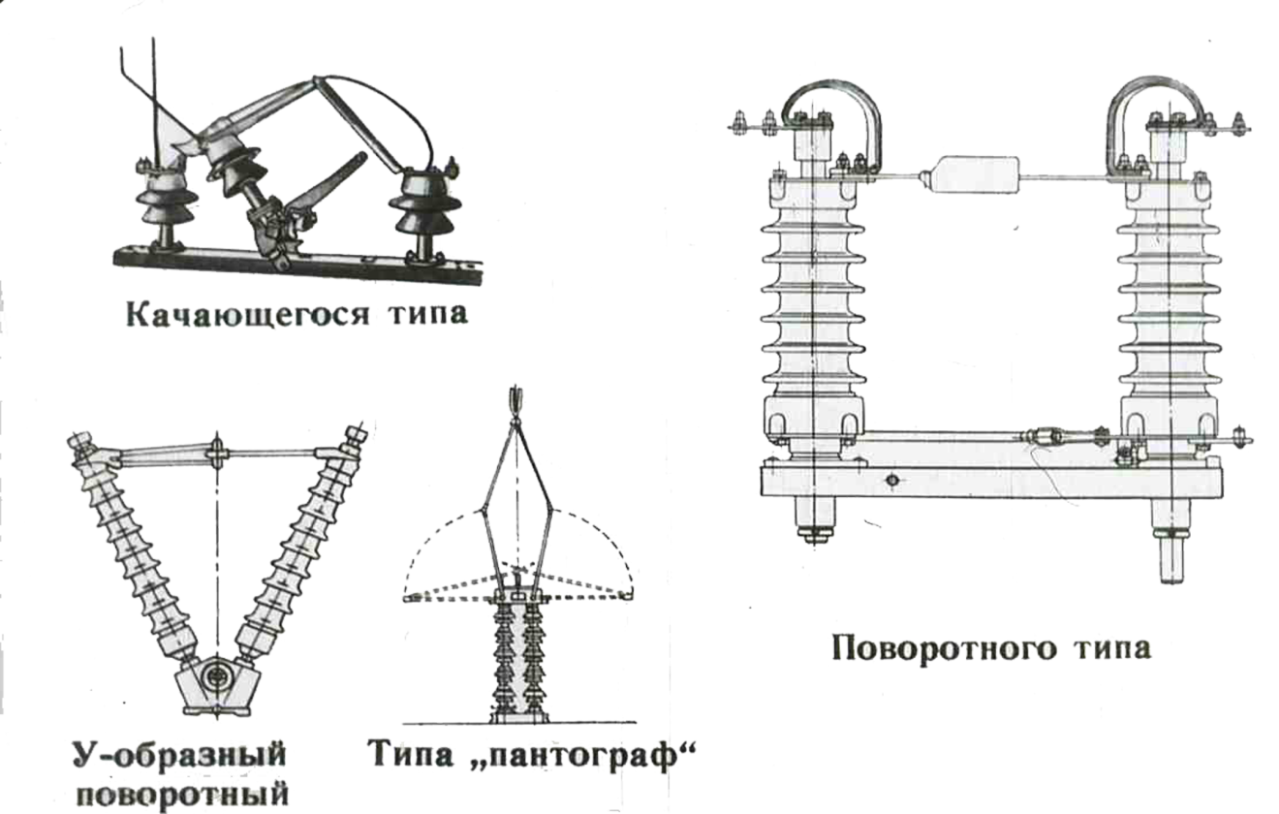

Рис. 3.23. Основные типы разъединителей
В разъединителях применяют высокие контактные нажатия. Для обеспечения их термической и динамической стойкости используют электромагнитные и электродинамические компенсаторы.
Разъединители играют важную роль в схемах электроустановок, от надежности их работы зависит надежность работы всей электроустановки, поэтому к ним предъявляются следующие требования:
— создание видимого разрыва в воздухе, электрическая прочность которого соответствует максимальному импульсному напряжению;
— электродинамическая и термическая стойкость при протекании токов КЗ;
— исключение самопроизвольных отключений;
— чёткое включение и отключение при наихудших условиях работы (обледенение, снег, ветер).
Разъединителями нельзя отключать токи нагрузки, так как контактная система их не имеет дугогасительных устройств и в случае ошибочного отключения токов нагрузки возникает устойчивая дуга, которая может привести к междуфазному КЗ и несчастным случаям с обслуживающим персоналом. Перед операцией с разъединителем цепь должна быть разомкнута выключателем.
Разъединители по числу полюсов могут быть одно- и трёхполюсными, по роду установки — для внутренних и наружных установок, по конструкции – рубящего, поворотного, катящегося, пантографического, полупантографического и подвесного типа
Конструкции разъединителей различных типов (рис. 3.23) отличаются характером движения ножа и устройством основного элемента — контактов, которые должны надежно работать при номинальном режиме и обладать стойкостью при КЗ.
Для упрощения схем электроустановок допускается:
— использовать разъединители для производства следующих операций: отключения и включения нейтралей трансформаторов и заземляющих дугогасящих реакторов при отсутствии в сети замыкания на землю;
— зарядного тока шин и оборудования всех напряжений (кроме батарей конденсаторов);
— нагрузочного тока до 15 А трехполюсными разьединителями наружной установки при напряжении 10 кВ и ниже;
— разъединителем разрешается также производить операции, если он надежно шунтирован низкоомной параллельной цепью (шиносоединительным или обходным выключателем);
— разъединителями и отделителями разрешается отключать и включать незначительный намагничивающий ток силовых трансформаторов и зарядный ток воздушных и кабельных линий.
К применению рекомендуются разъединители пантографного, полупантографного и горизонтально-поворотного типа на напряжение 330750 кВ; оснащение разъединителей, в т.ч. заземляющих ножей на напряжение 35750 кВ электродвигательными приводами, высокопрочными фарфоровыми и полимерными опорными изоляторами.
Используемое оборудование не должно требовать ремонта в течение расчетного срока службы.
