Курсовой проект для специальности 140204

В процессе расчетов решаются следующие задачи:

1. Выбор схемы выдачи мощности электростанции

1.1. Выбор структурной схемы электростанции

1.2. Расчет перетоков мощности и выбор трансформаторов и автотрансформаторов в структурной схеме.

1.3. Выбор трансформаторов собственных нужд и РТСН

1.4. Определение потерь активной энергии в блочных Т и АТС

1.5. Ориентировочный выбор коммутационного оборудования

1.6. Расчет технико-экономических показателей структурных схем

1.7. Технико-экономический выбор структурной схемы ГРЭС

2. Расчет токов короткого замыкания

2.1. Составление схемы замещения и приведение параметров элементов к базисным условиям

2.2. Преобразование схемы замещения и определение периодической составляющей тока 3х фазного КЗ в начальный момент времени

2.3. Определение периодической и апериодической тока КЗ к моменту расхождения контактов выключателей и ударного тока КЗ

2.4. Определение интеграла Джоуля

3. Выбор электрических аппаратов

3.1. Выбор коммутационного оборудования

3.2. Выбор измерительных трансформаторов тока и напряжения

3.3. Выбор токоограничивающих реакторов.

3.4. Выбор измерительных трансформаторов тока и напряжения.

4. Выбор токоведущих частей

4.1. Выбор генераторного токопровода и токопроводов в системе собственных нужд.

4.2. Выбор токоведущих частей и изоляторов распределительных устройств.

4.3. Выбор кабелей.

4.4. Выбор гибких связей РТСН и АТ

5. Выбор главной схемы электрических соединений распределительного устройства 500кВ

5.1. Разработка вариантов главной схемы на основе оптимального варианта структурной схемы.

5.2. Выбор мест подключения трансформаторов собственных нужд.

5.3. Анализ надежности вариантов схемы электрических соединений и определение величины математического ожидания ущерба от недоотпуска продукции.

5.4. Расчет технико-экономических показателей главной схемы электрических соединений

5.5. Определение технико-экономических показателей и выбор оптимального варианта главной схемы электрических соединений.

6. Молниезащита электрической части станций и подстанций.

6.1. Защита от атмосферных и внутренних перенапряжений.

6.2. Расчет и конструктивное выполнение устройств молниезащиты распределительных устройств.

7. Конструктивное выполнение и расчет заземляющих устройств.

Графическая часть состоит из трех листов формата А1 (594 841):

1. Главная схема электрических соединений подстанции – 1 лист.

2. План распределительного устроиства – 1 лист.

3. Разрез 1–2 ячеек распределительного устроиства – 1 лист.

2. Задание на курсовой проект для специальностей 140204

В курсовом проекте разрабатывается , как правило , электрическая часть станции с нескоькими уровнями напряжений. Варианты заданий и исходные данные на проектирование сообщаются преподавателями в следующем порядке: число и мощность агрегатов на станции; длина и напряжение линий выдачи мощности; тип графика нагрузки, его максимум, минимум и число часов использования максимума; параметры потребителей; характеристика системы – мощность и индуктивное сопротивление системы, величина аварийного резерва – в процентах от мощьности энергосистемы.

Таблица 2

Задания для проектирования конденсационной электростанции

Число и мощность блоков КЭС	UВН	UСН	Характеристика электроэнергетической системы				Потребители на напряжении UСН
			Sc,	Xc,	Lвл,	Sрез.,	Pmax,	Pmin,	cos φ
шт х МВт	кВ	кВ	МВА	о.е.	км	%	МВт	МВт	о.е.
4 х 200	110	330	2500	1,2	270	8	2 90	190	0,89
5 х 300	220	500	4000	0,81	800	12	540	400	0,83
2 х 800	220	750	6500	0,85	1200	11	700	550	0,87
3 х 500	220	500	5500	1,1	1000	9	450	300	0,87
4 х 300	110	330	4500	0,85	240	10	600	450	0,89
5 х 800	500	750	7000	1,2	1100	11	1300	900	0,86
6 х 500	330	750	6000	1,2	1200	9	900	750	0,89
6 х 200	220	500	4500	1,1	780	5	650	450	0,85
4 х 800	330	750	7000	1,3	1400	10	750	600	0,87
6 х 300	110	500	5000	1,1	850	8	400	250	0,89
8 х 500	220	500	6200	1,3	950	7	800	650	0,88
7 х 320	220	500	6500	1,3	1200	6	450	340	0,87
7 х 500	220	750	7000	1,2	1300	8	800	600	0,87
3 х 1200	330	750	7500	1,3	1500	11	1000	750	0,86
8 х 300	330	500	5500	1,00	750	6	480	300	0,89
5 х 200	110	220	3500	0,95	210	7	380	250	0,88
4 х 800	220	500	5600	1,3	680	10	900	750	0,87
5 х 500	220	500	6000	1,25	800	8	1300	1000	0,88
4 х 320	110	330	4500	0,9	200	7	400	290	0,89

Рис. 1. Структурная схема КЭС

Исходные данные:

U_ВН, U_СН – номинальные величины высокого и среднего напряжения;

S_с – мощность энергосистемы;

S_рез – мощность резерва в энергосистеме;

X_с – внутреннее индуктивное сопротивление энергосистемы по отношению к шинам высокого напряжения проектируемой электростанции;

L_вл – длина линий связи с системой со стороны высокого напряжения;

Р_max , Р_min – максимум и минимум активной нагрузки потребителей на стороне среднего напряжения;

cos j – коэффициент мощности для нагрузки на среднем напряжении.

Таблица 2

Задания для проектирования теплоэлектроцентрали

Число и мощ- ность генера- торов ТЭЦ	Характеристика электроэнергетической системы					Потребители района					Потребители на генераторном напряжении UГРУ
	UВН,	Sc,	Xc,	Lвл,	Sр,		UСН,	Pmax,	Pmin,	cos φсн,	Pmax гру,	Pmin гру,	cos φгру,
шт х МВт	кВ	МВА	о.е.	км	%		кВ	МВт	МВт	о.е.	МВт	МВт	о.е.
1	2	3	4	5	6		7	8	9	10	11	12	13
2 х 63 + +1 х 220	110	2400	0,82	90	5		35	90	60	0,9	70	60	0,87

Окончание табл.3

1		2	3	4	5	6	7	8	9	10	11	12	13
4 х 220		220	3000	0,8	140	7	110	210	180	0,86	_	_	_
2 х 63+ +1 х 120		110	2000	0,85	60	8	35	20	10	0,88	100	90	0,9
5 х 300		220	3500	1,1	230	9	110	560	400	0,9	_	_	_
4 х 63		110	1600	0,8	80	11	35	40	25	0,88	80	65	0,89
5 х 63		110	1300	0,6	100	6	_	_	_	_	85	70	0,9
2 х 110 + +1 х 300		220	3000	0,8	240	9	_	_	_	_	140	100	0,86
2 х 120 + + 3 х 300		220	4000	0,7	250	10	_	_	_	_	180	130	0,88
5 х 120		220	3700	0,9	150	4	110	320	260	0,88	180	130	0,89
2 х 110 + + 2 х 120		220	2900	1,1	170	5	_	_	_	_	145	100	0,88
1 х 63 + 2х 110		110	2800	0,8	130	7	35	60	40	0,86	130	100	0,88
	2х63 + 2 х110	110	2600	0,7	100	6	_	_	_	_	140	90	0,89
	3 х 63	110	2200	0,7	90	4	35	60	45	0,86	100	70	0,86
	2 х 63 + + 3х220	220	3000	1,1	240	9	_	_	_	_	100	80	0,87
	5х220	220	8000	1,2	150	9	110	360	280	0,9	-	-	-
	3х120	220	2000	0,9	170	5	-	-	-	-	140	100	0,86
	5х110	220	6000	1,2	150	4	110	200	140	0,85	60	40	0,87

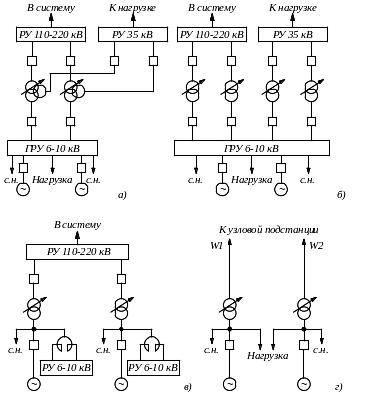

Рис. 2. Структурные схемы ТЭЦ

Исходные данные:

U_ВН, U_СН , U_ГРУ – номинальные величины высокого, среднего и генераторного напряжения;

S_с – мощность энергосистемы;

S_рез – мощность резерва в энергосистеме;

X_с – внутреннее индуктивное сопротивление энергосистемы по отношению к шинам высокого напряжения проектируемой электростанции;

L_вл – длина линий связи с системой со стороны высокого напряжения;

Р_max , Р_min – максимум и минимум активной нагрузки потребителей на стороне среднего напряжения;

cos j _СН – коэффициент мощности для нагрузки на среднем напряжении;

Р_{max ГРУ} , Р_{min ГРУ} – максимум и минимум активной нагрузки потребителей на генераторном напряжении;

cos j _ГРУ– коэффициент мощности для нагрузки на генераторном напряжении.
