3. Физико-химические основы процесса получения этилбензола в присутствии хлорида алюминия.

Исходные продукты (бензол и олефины) для процесса алкилирования необходимо очищать от разных примесей, в том числе и воды, так как при наличии влаги будет гидролизоваться АLСL3 с образованием НСL. Как очистка, так и осушка требуют значительных энергетических затрат. В связи с этим чаще всего осуществляют гетероазеотропную осушку исходных продуктов только до 0,002 – 0,005 %. Кроме того, необходимая активность АLСl3 достигается только в присутствии НСL, который требуется для образования каталитического комплекса. Для образования комплекса, как правило, используют алкихлориды. Можно использовать и безводный НСL, однако его содержание в реакционной массе регулировать трудно.

Процесс алкилирования бензола олефинами, катализируемый комплексом на основе АLСL3, является жидкофазным и протекает с выделением тепла. Для проведения процесса можно предложить три типа реактора. Наиболее простым является трубчатый аппарат (рисунок 1), в нижней части которого размещается мощная мешалка, предназначенная для эмульгирования катализаторного раствора и реагентов. Такой тип аппарата часто используется при организации периодического процесса.

Реагент, а также катализаторный раствор подают в нижнюю часть реактора. Эмульсия поднимается вверх по трубам, охлаждаясь за счет воды, подаваемой в межтрубное пространство. Продукты синтеза, не прореагировавшие бензол и олефины, а также катализаторный раствор выводятся из верхней части реактора и поступают в сепаратор. В сепараторе происходит отделение каталитического раствора от остальных продуктов (алкилата). Катализаторный раствор возвращается в реактор, а алкилаты направляются на разделение.

Для обеспечения непрерывности процесса может быть применен каскад из 2-4 трубчатых ректоров. На рисунке 2 представлен каскад из двух реакторов. Катализаторный раствор подают в оба реактора, реагенты – в верхнюю часть первого реактора. Оба реактора представляют пустотелые аппараты с мешалками. Тепло отводится с помощью воды, подаваемой в «рубашки». Реакционная масса из верхней части первого реактора поступает в сепаратор, из которого нижний (катализаторный) слой возвращается в реактор, а верхний - поступает в следующий реактор. Из верхней части второго реактора реакционная масса также поступает в сепаратор. Нижний (катализаторный) слой из сепаратора поступает в реактор, а верхний слой (алкилаты) направляется на разделение. Конверсия реагентов определяется числом реакторов. Процесс проводится при 40 - 60 °С. [8]

Непрерывное алкилирование газообразными олефинами можно проводить в барботажных колоннах (рисунок 3). Как правило, внутреннюю поверхность колонн защищают кислотоупорными плитками. Верхняя часть колонн заполнена кольцами Рашига, которые играют роль каплеотбойника, остальная часть – катализаторным раствором. Реагенты подают в нижнюю часть колонны. Газообразный олефин, барботируя через колонну, интенсивно перемешивает реакционную массу. Конверсия реагентов зависит от высоты катализаторного слоя. Частично тепло отводится через «рубашку», разделенную на секции, а основная часть тепла - за счет нагрева реагентов и испарения избыточного количества бензола. Пары бензола вместе с другими газами, содержащимися в олефине, поступают в конденсатор, в котором конденсируется главным образом бензол. Конденсат возвращают в реактор, а несконденсированные вещества выводят из системы для утилизации. В этом случае можно установить автотермический режим, варьируя давление и количество отходящих газов. Катализаторный раствор вместе с продуктами алкилирования и не прореагировавшим бензолом выводят из верхней части колонны и направляют в сепаратор. Нижний слой возвращают в колонну, а верхний слой направляют на разделение.

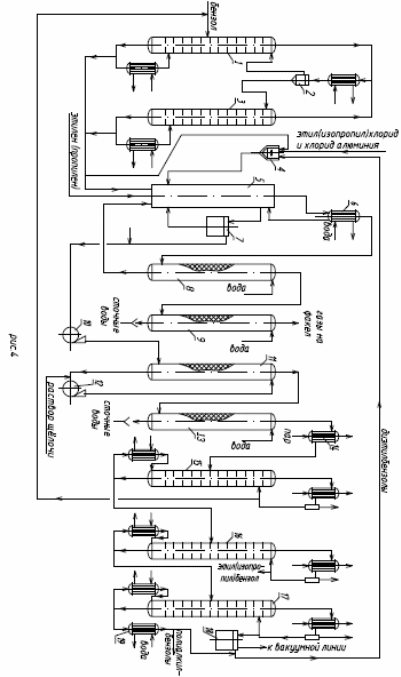

Технология жидкофазного алкилирования имеет следующие подсистемы:

гетероазеотропная осушка бензола;

реакторный узел;

очистка газов от НСL;

очистка продуктов алкилирования от НСL;

разделение продуктов алкилирования.

Рециклы по бензолу и полиалкилбензолам объединяют эти подсистемы и систему. В систему входят потоки: АLСL3, этилхлорид. бензол, этан-этиленовая фракция, водный раствор щелочи. Выходят из системы следующие потоки: алкилбензолы, абгазы, водный раствор щелочи, водный раствор хлороводородной кислоты, катализаторный раствор. Следовательно, наряду с продуктами выводятся потоки, которые требуют утилизации, нейтрализации и очистки. От этих процессов в значительной степени зависит как экономическая, так и экологическая эффективность предлагаемой технологии.

Рисунок 1 – трубчатый реактор; рисунок 2 – каскад реакторов; рисунок 3 – реактор колонного типа.
