1. З чого складається стояк наскрізного перерізу?

2. Як визначити гнучкість стояка щодо вільної осі у?

3. Як визначаються розміри перерізу hх і hу?

Тема: З’єднання складових елементів. Стики стояків.

План:

1. З'єднання складових елементів суцільного перерізу.

2. З'єднання елементів зв'язку наскрізного перерізу.

3. Стики стояків.

Література:

Обов'язкова: [1] Чертов І.М. Зварні конструкції: Підручник.- К.: Арістей, 2006. с.272 - 281

Додаткова: [2] Клименко Ф.Є. Металеві конструкції: . Львів: Світ 2002

Зварні центральностиснуті стояки можуть мати три типи зварних з'єднань: з'єднання складових елементів суцільного перерізу, з'єднання елементів зв'язку зі стержнями наскрізного перерізу, а також з'єднання по довжині стержнів - стики стояків.

З'єднання складових елементів суцільного перерізу. Ці з'єднання проектують з використанням безперервних швів. Шви підля­гають розрахунку на дію умовної поперечної сили Q_σм. Дотичні напру­ження, що виникають в швах, визначаються за формулою:

де S - статичний момент площі поясу; I - момент інерції перерізу. Як правило, напруження від поперечної сили незначні, але за технологічними вимогами розмір катета шва слід призначати К> 4мм

З'єднання елементів зв'язку наскрізного перерізу.

Зварне з'єднання планки зі стержнем може виконуватись двома варіантами - в стик і внакладку. Розрахунок швів, що з'єднують кожен кінець планки зі стержнем стояка про­водиться на напруження від дії моменту та сили перерізу­вання. У випадку зварювання в стик (рис.) у шві виникають нормальні і дотичні напруження:

Умова міцності має вигляд:

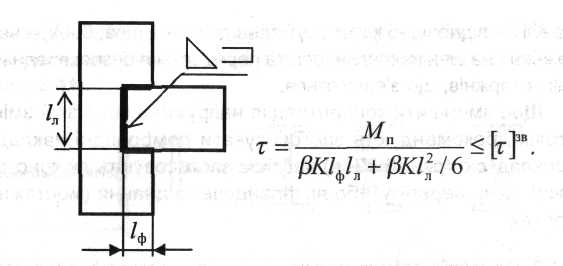

У випадку зварювання в накладку (рис. ) шви виконуються по незамкненому контуру накладеної частини планки і розраховуються за формулою

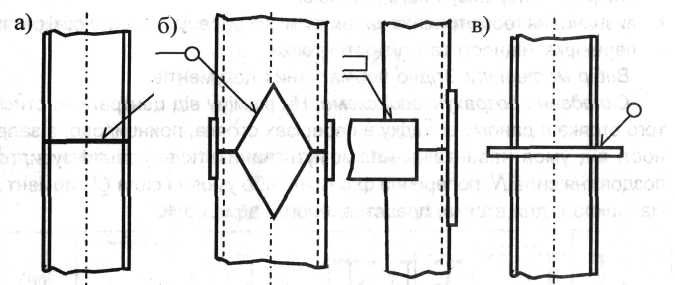

Стики стояків. Стики стояків розрізняють технологічні, конструктивні і монтажні. Технологічні стики краще виконувати стиковими швами, однак такий стик вимагає ретельної підготовки й оброблення кромок (рис. а). Тому в стояках часто користуються стиком з накладками (рис. б).

Рис.. Стики стояків

У стійках наскрізного перерізу з планками стик намагаються розміс­тити під планками, використовуючи останні як накладки. Сумарний пере­різ накладок повинен бути не меншим перерізу стержня F_н> F_с. Верхню (або нижню) половину швів, що передають навантаження зі стержня на накладки, потрібно перевіряти за напруженнями від навантаження в стержні:

Питання для самоконтролю:

1. Які три типи зварних з’єднань мають центрально стиснути стояки?

2. Як розділяються стики стояків?

3. Як визначаються дотичні напруги які позникають в зварних швах?

Тема : Етапи проектування зварної ферми. Складання розрахункової схеми.

План:

1. Етапи проектування;

2. Складання розрахункової схеми;

Література:

Обов'язкова: [1] Чертов І.М. Зварні конструкції: Підручник.- К.: Арістей, 2006. с. 306 - 307.

Додаткова: [2] Клименко Ф.Є. Металеві конструкції: . Львів: Світ 2002

Вихідними даними для проектування ферми є: призначення і умови експлуатації (температура, характеристика навантаження), прольот. Проектування ферми полягає у розв'язанні таких етапів:

• вибір раціональної системи ферми та визначення її генеральних розмірів;

• призначення матеріалу;

• складання розрахункової схеми;

• визначення зусиль в елементах ферми;

• компоновка стержнів;

• конструювання вузлів;

• конструювання зварних з'єднань.

Вибір раціональної системи ферми та визначення її генеральних розмірів. Система ферми (ґратка, обрис) залежить від призначення, за­гальної компоновки конструкції, вимог до експлуатації. Раціональність системи визначається на основі аналізу декількох варіантів. З них вибира­ють ту конструкцію, яка характеризується меншою вагою і трудомісткістю.

Генеральними розмірами ферми (рис. ) є її прольот l, висота h та h₁, (на опорі) і довжина панелі d (відстань між вузлами верхнього по­ясу). В залежності від призначення ферми мають різне співвідношення висоти до довжини прольоту. Наприклад, для ферм з паралельними поя­сами h/l = 1/12....1/18; для трапецеїдальної h/l = 1/10....1/14, для трикутного обрису (стропильні) h/l = 1/3. ...1/8. Висоту h₁ рекомендується визначати для трапецеїдальної ферми, приймаючи уклін і = 1/8-1/12. Довжина панелі d = 1,5...3,0 м.

Складання розрахункової схеми. Основне завдання при складанні розрахункової схеми полягає у подані реального навантаження до

такого, щоб виконувалась умова шарнірного закріплення стержнів у вузлах, тобто будь-яке навантаження необхідно подати у вигляді зо­середженої сили, що прикладена у вузлах. При цьому всі стержні бу­дуть працювати тільки на осьову силу. Наприклад, реальне навантаження є таким, що показане на

рис. а, а відповідна розрахункова схема - на рис. б.

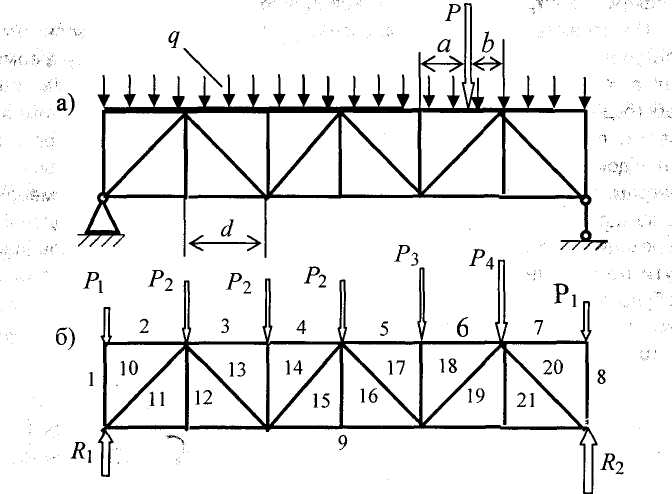

Рис. Реальне навантаження (а) і розрахункова схема (б) ферми Навантаження у вузлах:

Питання для самоконтролю:
