1. Назвіть основні заходи боротьби с залишковими напруженнями.

2. Де застосовують термообробку?

3. Де застосовують поверхневу обробку зварних швів?

Тема: Розрахунок зварних швів балки.

План:

1. Визначення швів балки.

2. Розрахунки зварних швів.

Література:

Обов'язкова: [1] Чертов І.М. Зварні конструкції: Підручник.- К.: Арістей, 2006. с.243 - 244

Додаткова: [2] Клименко Ф.Є. Металеві конструкції: . Львів: Світ 2002

Поясні шви - це дво­сторонні таврові з'єднання із суцільними кутовими швами катетом К без або з розкриттям кромок. Катет К, як правило, призначається згідно стандарту і підлягає перевірці на міцність. Можливі декілька варіантів:

1. Шви без розкриття кромок, зосереджена сила відсутня (рис. ).

Рис.

У цьому випадку в шві бу­дуть діяти тільки дотичні напруження τ_Q від попе­речної сили Q Тоді умова міцності:

2. Шви без розкриття кромок, зосереджена сила присутня (рис. ).

Рис.

У цьому випадку у шві будуть діяти дотичні напруження τ_Q від поперечної сили Q і дотичні напруження τ_p від зосередженої сили Р.

Внаслідок наявності зазору а між стінкою і полицю через неможливість забезпечення контакту стінки з полицею по всій довжині, прийнято, що 0,4Р діє на шви, а решта на стінку. Тоді умова міцності:

де z - умовна довжина впливу зосередженої сили на стінку ;

3. Шви з розкриттям кромок, зосереджена сила відсутня (рис. 6.20).

Рис.

У цьому випадку в шві будуть діяти тільки дотичні напруження τ_Q від поперечної сили Q. Умова міцності має вигляд:

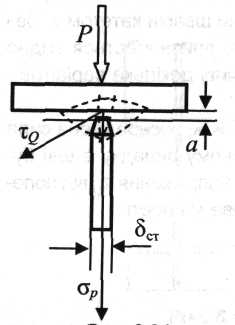

4. Шви з розкриттям кромок, зосереджена си­ла присутня (рис. ).

У цьому випадку в шві будуть діяти дотичні напруження τ_Q від попе­речної сили Q і нормальні напруження τ_p.

Умова міцності за еквівалентними напру­женнями має вигляд:

де

Питання для самоконтролю:

1. Що називають поясними швами?

2. Напишіть формулу умову міцності для швів без розкриття кромок.

3. Напишіть формулу умову міцності для швів з розкриттям кромок.

Тема: Розміщення опорних ребер та розрахунок стиків балок.

План:

1. Розміщення опорних ребер.

2. Розрахунок стиків балок.

Література:

Обов'язкова: [1] Чертов І.М. Зварні конструкції: Підручник.- К.: Арістей, 2006. с.

Додаткова: [2] Клименко Ф.Є. Металеві конструкції: . Львів: Світ 2002

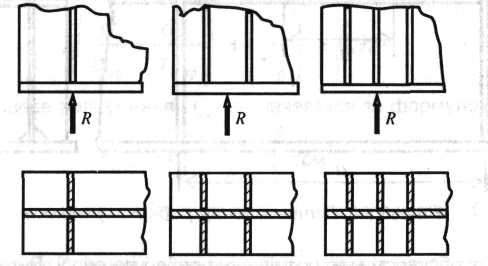

Опорні ребра розміщуються симетрично відносно лінії дії опорної реакції (рис. ).

Розміри ребер:

• ширина ребра b_p = h/ЗО + 40 мм;

• товщина ребра δ_р = b_р / 15

Конструювання зварних з'єднань балки..

Стики балок являють собою сполучення окремих елементів пере­різу балки з профільного чи листового прокату. Довжина елементів визна­чається розмірами прокату або виходячи з умов транспортування. На рис. наведені можливі варіанти конструктивного оформлення стиків.

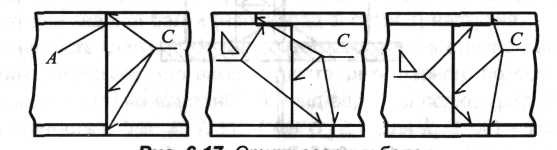

Рис. Стики зварних балок.

У загальному випадку розрахунок міцності зварного стика прово­диться для точки А за еквівалентними напруженнями тому, що в цій точці одночасно діють майже максимальні нормальні і дотичні напруження (див. рис. ) за формулою:

де

S_п – статичний момент полиці.

Питання для самоконтролю:
