Подкисление

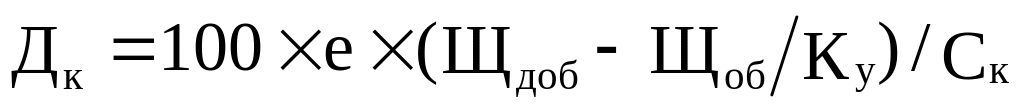

Дозу кислоты в расчете на добавочную воду определяют по формуле:

( 1.17 )

где e – эквивалентный вес кислоты, мг/мг-экв (для серной кислоты – 49, для соляной – 36,5);

С_к – содержание активной части в техническом продукте;

Щ_об – щелочность оборотной воды после обработки ее кислотой.

Величина Щ_об зависит от общего солесодержания оборотной воды, ее температуры. Концентрация кальция, двуокиси углерода определяется по методике, изложенной в СНиП /2, прил.12/.

Фосфатирование

Фосфатирование осуществляют триполифосфатом или гексаметафосфатом натрия. Доза реагента по товарному продукту (в расчете на расход добавочной воды) – 3 ÷ 5 мг/л. Для предотвращения накипеобразования необходимо предусматривать продувку не менее

Р₃ = Р₁ / (К_у^ДОП-1) - Р₂, ( 1. 18)

где К_у^ДОП – допустимый коэффициент упаривания:

К_у^ДОП = (2 - 0,125 Щ_доб) (1,4 - 0,01 t₁) (1,1- 0,01 Ж_доб), ( 1. 19 )

где t₁ – температура воды до охладителя, ⁰С;

Ж_доб – общая жесткость добавочной воды, мг-экв/л.

Если К_у^ДОП < 1 – необходимо применять подкисление или комбинированную фосфатно-кислотную обработку воды.

Фосфатно-кислотная обработка воды

Метод следует применять при выполнении условия

0   ( 1.20 ) где – предельная щелочность добавочной воды, при которой предотвращаются карбонатные отложения, определяемая формулой

= 16 – К_у / 0,125( 1,4 – 0,01t₁ )( 1,1 – 0,01Ж_доб) ( 1. 21 )

При  предусматривают только фосфатирование,

при  0 – подкисление.

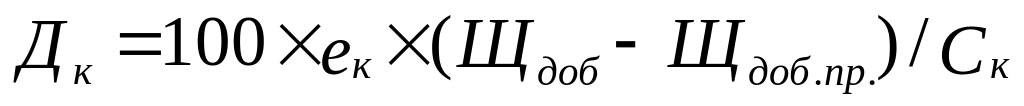

Необходимая доза кислоты Д_к,, мг/л –

, ( 1.22)

а доза фосфатного реагента по товарному продукту – 3 ÷ 5 мг/л и уточняется при эксплуатации.

Предотвращение коррозии

Для предотвращения коррозии в производственных водопроводах предусматривают ввод триполифосфата или гексаметафосфата натрия. Систему на 2 ÷ 3 суток заполняют раствором фосфорсодержащих реагентов с концентрацией 100 мг/л (по Р₂0₅). Затем после сброса этого раствора и промывки дозу снижают до 5 ÷ 10 мг/л (по Р₂0₅ ).

Приготовление растворов фосфорсодержащих реагентов производится в баках с концентрацией 0,5 ÷ 3% (по товарному продукту), при продолжительности растворения 2 ÷ 4 ч в зависимости от темпера­туры воды (50 ÷ 20°С).

1.2 Графическая часть проекта.

Объем графической части – 1-2 листа чертежей формата А1, на которых должны быть представлены:

1. Фрагмент генплана промпредприятия в масштабе 1:500 или 1:1000, на котором показывают цеха, все водопроводные сооружения (насосные станции, охладители и т.п.), наружные коммуникации водоснабжения, проезды. На генплан наносят горизонтали и координатную сетку, к которой должны быть привязаны основные здания и сооружения. Рядом с генпланом помещают экспликацию зданий и сооружений с координа­тами, а также обозначение всех сетей /8/.

2. Высотно-технологическая схема движения воды по основным соору­жениям оборотной системы, на которую наносят абсолютные отметки земли, воды и дна сооружений, а также показывают места ввода реагентов.

3. Планы и разрезы основных сооружений с технологическим оборудованием и коммуникациями: насосная станция, охладитель, станция стабилизационной обработки воды и т.п. Состав и объем чертежей согласовывается с руководителем проекта.

4. Спецификация основного оборудования системы водоснабжения – насосы, электродвигатели, задвижки, обратные клапаны, емкости, мешалки, хлораторы и т.п.

Чертежи оформляют в соответствии с ЕСКД, а также с учетом рекомендаций методических указаний /8/.
