Двигатель Jawa 350-638

Двигатель (цилиндро-поршневая группа), моторная передача, ме­ханизм сцепления, пусковой механизм и коробка передач у мотоцик­лов "Ява" объединены общимхартером в один силовой блок. Силовые агрегаты "Ява-250" и "Ява-350" имеют сходную компоновку и много взаимозаменяемых (одинаковых) деталей и механизмов. Они также имеют одинаковые присоединительные размеры и могут устанавливаться на мотоцикл один вместо другого.

Взаимозаменяемыми деталями силовых агрегатов "Ява-250" и "Ява-350", являются:

1) педаль переключения передач и пускового механизма;

2) вал педали переключения передач и пускового механизма

3) пусковой механизм;

4) муфта сцепления;

5) вал механизма переключения передач;

6) все детали механизма переключения передач;

7) шестерни и валы коробки передач;

8) контакт электрического указателя нейтрального положения в коробке передач;

9) детали механизма выключения сцепления;

10) ротор генератора, а также и статор при условии замены деталей прерывателя, клеммной колодки и деталей крепления конденсаторов;

11) детали крепления и уплотнения звездочки вторичного вала;

12) все подшипники, втулки и сальники, находящиеся в картерах си­ловых агрегатов "Ява-250" и "Ява-350".

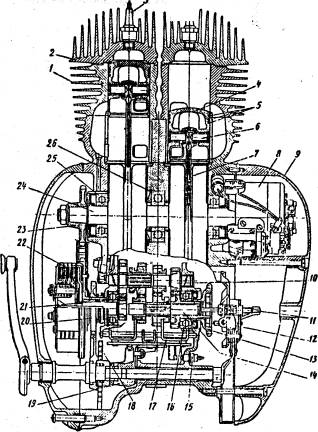

Рис. 1. Поперечный разрез силового агрегата мотоциклов Ява-25О" модели 559/04 и модели 559/07:

1 - цилиндр; 2 - головка; 3 - свеча зажигания; 4 - поршень; 5 - поршневые кольца; 6 - палец: 7 - шатун; 8 - генератор; 9 - правая крышка картера; 10 - промежуточный вал коробки передач с шестернями; 11 - регулировочный болт сцепления; 12 - меха­низм автоматического выключения сцепления; 13 - ведущая звездочка задней пере­дачи; 14 - первичный вал коробки передач с шестернями; 15 - контакт указателя нейтральной передачи; 16 - подшипник 6205 вторичного вала; 17 - вилки переклю­чения передач; 18 - пусковой сектор; 19 - вал переключения передач; 20 - храповая шестерня; 21 - подшипник первичного вала 6303; 22 - муфта сцепления; 23 - ведущая звездочка передней передачи; 24-коленчатый вал; 25 - подшипники 6305

Рис. 2. Поперечный разрез силового агрегата мотоцикла "Ява-ЗбО" моде­ли 360/00: Позиции 1-25 те же, что и на рис. 1, 26 - шарикоподшипник 6306.

Сцепление Jawa 350-638

Муфта сцепления (рис. 1), или просто сцепление, имеет ведущую и ведомую части.

Ведущая часть сцепления состоит из ведущего барабана 11 с пазами, в которых располагаются и перемещаются поводки (выступы) пяти стальных ведущих дисков 10 сцепления с вмонтированными в них фрикционными пробковыми вкладышами.

Ведущий барабан сцепления приклепан к ведомой звездочке моторной цепной передачи со смонтированной на ней храповой шестерней 13 пускового механизма.

Ведомая часть сцепления выполнена в виде ведомого опорного диска 12 со шлицевой ступицей для установки его на шлицах первичного вала коробки передач.

Фиксация ведомого диска в определенном положении на первичном валу коробки передач осуществляется с помощью дистанционной (распорной) втулки 14, являющейся одновременно подшипником скольжения для ступицы ведущего барабана сцепления с моторной звездочкой и храповой шестерней пускового механизма.

На ведомом диске смонтированы три штыря, служащих направляющими для пяти стальных ведомых дисков 9 сцепления.

При этом наружный крайний ведомый диск является одновременно "плавающим" нажимным диском 8 муфты сцепления.

Кроме указанных штырей на опорном диске имеется еще три штыря.



Рис. 1. Разрез муфты сцепления, механизма выключения сцепления и пускового механизма моделей 3600/00 н 559:

1 - педаль пускового механизма и переключения передач; 2 - вал педали; 3 - пружина сцепления; 4 - стакан; 5 " штырь; б - стопорный штифт; 7 - шайба; 8 - нажимной диск; 9 - ведомый диск; 10 - ведущий диск; 11 - ведущий барабан; 12 - ведомый опорный диск; 13 - храповая шестерня; 14 - распорная втулка; 15 - шток с грибком; 16 - регулировочная шайба,; 17 - первичный вал; 18 - уплотнение штока; 19 - шток; 20 - основание механизма выключения сцепления; 21 - шарик; 22 - втулка; 23 - регулировочный винт; 24 - пружина; 25 - вильчатый рычаг; 26 - рычаг привода механизма выключения сцепления; 27 - ролик; 28 - кулачок; 29 - штифт; 30 - регулировочная шайба; 31 - вал механизма переключения передач; 32 - пружина вала педали; 33 - возвратная пружина пускового механизма; 34 - сектор пускового механизма; 35 - сальник

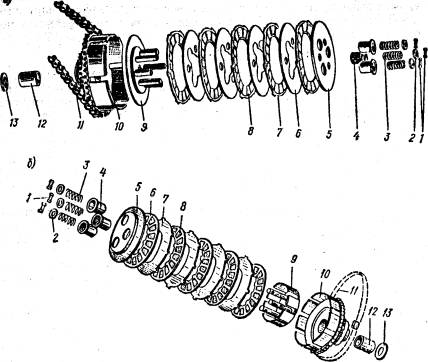

Рис. 2. Детали муфты сцепления: а - моделей 559 и 360/00; б - моделей 353/04 и 353/04:



1 - стопорный штифт; 2 - шайба; 3 - пружина; 4 - стакан; 5 - нажимной диск; 6 - ведомый диск; 7 -  ведущий диск; 8 - пробковый вкладыш; 9 " ведомый барабан; 10 - ведущий барабан; 11 - моторная цепь; 12- распорная втулка; 13 - регулировочная шайба

5 с отверстиями в крайних частях, которые служат для монтажа на­жимных пружин 3 сцепления со стаканами 4 и шайбами 7 пружин. Фиксация нажимных пружин и всех дисков сцепления осуществляется не­выпадающими стопорными штифтами 6, которые устанавливаются в отверстия штырей. Детали муфты сцепления приведены на рис. 2.

   У мотоциклов "Ява-250" до двигателя № 559 -057456 и у мотоциклов "Ява-350" до двигателя № 354-186446 устанавливалась муфта сцепления, отличающаяся от вышеописанной. Рассмотрим ее устройство.

   У этой конструкции муфты сцепления к ведущей части относятся: ведущий барабан 11 (рис. 3) с ведомой моторной звездочкой и стальные ведущие диски 10 (без фрикционных вкладышей). К ведомой отно­сятся: ведомый (внутренний) барабан 12 и ведомые стальные диски 9 с пробковыми вкладышами.

   На ведомом барабане смонтированы: монтажные штыри 5 с отверстиями для стопорных штифтов 6, нажимной диск 8, пружины 3 со стака­нами 4 и шайбами 7. Детали муфты сцепления этой конструкции изображены на рис. 1.

   Сцепление "Явы-638-5-00" подверглось значительной реконструкции. Это вызвано тем, что передаваемые им мощность и крутящий момент выше и, чтобы повысить долговечность, увеличены наружный и внутренний диаметры фрикционных дисков, а следовательно, поверхность их трения. Общее усилие пружин понижено на 15%.
