Конструкции триммеров

Триммеры (от английского слова to trim - подрезать, подстригать) пред­назначены для ухода за небольшими по площади участками, скверами. Позволяют легко обходить препятствия и скашивать траву в местах, недоступных для колесных газонокосилок.

Триммер (рисунок 7.9) состоит из двигателя, режущей головки, штанги, рукоятки и защитного кожуха.

Большинство бензиновых триммеров оснащены двух­тактными двигателями. Могут также использоваться и триммеры, работающие за счет электриче­ства (электрокосы). Электрокосы отличаются от бензиновых меньшими разме­рами, мощностью и массой.

В качестве рабочего органа в устройствах используются косильная голов­ка с двумя или четырьмя струнами (леска) для подрезания травы. Для регулировки длины струн, по мере ее изнашивания, применяются два типа триммерных головок:

- для вытягива­ния лески достаточно, во время работы, слегка стукнуть триммерной головкой об землю. Леска удлинится и подравнивается специ­альным ножом. Этот способ наиболее прост в работе.

- для вытягивания лески необходимо оттянуть и повернуть крышку триммерной головки. Такая триммерная головка более экономичная - оператор может контролиро­вать, насколько леске необходимо вытянуться.

Типы триммерных головок некоторых фирм могут быть с ручной, полу­автоматической и автоматической регулировкой длины режущих струн.

Струнные косильные головки используются как в самых маленьких элек­тротриммерах, так и в больших кусторезах. В зависимости от класса мощности и условий эксплуатации используются струны различной толщины. Также струны могут различаться по типу сечения, чем больше режущих кромок, тем выше качества среза.

Производительность аппарата зависит от частоты вращения головки и толщины лески. В электротриммерах используется леска диаметром 1-2 мм, а в бензиновых - от 1,6 до 3 мм. Чем толще леска, тем лучше инструмент расправ­ляется с жесткой травой и даже кустарником.

В качестве режущих струн используют дорогостоящие синтетические ма­териалы, обладающие высокой прочностью, долговременной эластичностью и устойчивостью к расплавлению.

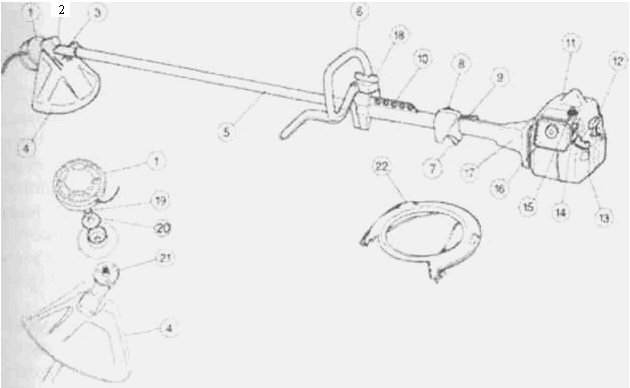

Рисунок 7.9 - Общий вид триммера: 1 - режущая головка; 2 - колпачок отверстия для консистентной смазки; 3 - угловая зубчатая передача; 4 - защитный кожух; 5 - штанга; 6 – петлевая рукоятка: 7 - рычаг; 8 - выключатель зажигания; 9 - фиксатор пускового устройства; 10 - проушины для ремня; 11 - крышка цилиндра; 12 - ручка стартера; 13 - топливный бак; 14 - рычаг воздушной заслонки; 15 - топливный насос; 16 - крышка воздушного фильтра; 17 - крышка сцепления; 18 - винт регулировки рукояток; 19 - стопорная гайка; 20 - опорный фланец; 21 - приводной диск; 22 - транспортный предохранитель.

Контрольные вопросы к лабораторной работе № 7:

- Классификация газонокосилок;

- Конструктивные элементы газонокосилок;

- Режущие аппараты газонокосилок;

- Опорные системы газонокосилок;

- Конструкция триммеров.
