Машины и механизмы для ухода за газонами. Устройство, правила подготовки к работе и работа газонокосилок

Цель работы: приобретение навыков и знаний по устройству, работе машин и механизмов для ухода за газонами.

Порядок выполнения работы:

1 Изучить теоретический материал по теме лабораторной работы, изложенный в лекциях и литературе [1-4].

2 Для выполнения лабораторной работы взять исходные данные по вариантам из таблицы 7.1, либо по указанию преподавателя.

3 Согласно исходным данным, применяя методические указания, используя имеющиеся на кафедре натурные образцы и плакаты изучить назначение, устройство, работу, правила подготовки газонокосилок.

4 По результатам выполненной работы оформить отчет.

5 Ответить на контрольные вопросы к лабораторной работе.

Таблица 7.1- Исходные данные для выполнения лабораторной работе № 7

Наименование машины, орудия	Марка машины, орудия	Номер варианта по последней цифре зачетной книжки
Газонокосилка бытовая	Газонокосилка бытовая	1, 5
Самоходная газонокосилка	СК-15	2, 1 ,6
Газонокосилка на воздушной подушке	СК-20	3, 9, 7
Электрическая газонокосилка	КГ-1000	4, 0, 8
Моторная газонокосилка на базе мотоблока	Т-560	5, 2
Газонокосилка самоходная	СТ	6, 3
Газонокосилка	КГШ-1,5	7, 4, 0
Триммер	Триммер	8, 9

Для механизированного кошения травостоя используются спе­циальные машины — газонокосилки.

Газонокосилки классифицируются:

по способу агрегатирования — ездовые, пешеходные;

способу перерезание стебля — подпорное резание, бесподпор­ное резание;

типу режущего аппарата — с возвратно-поступательным дей­ствием, плосковращательный, вращательно-цилиндрический;

типу опорной системы — скользящая опора, колесная опора, несущая система на воздушной подушке;

производительности — малой производительности с шириной захвата рабочего органа до 0,35 м, средней производительности с шириной захвата рабочего органа 0,5 м, большой производитель­ности с шириной захвата рабочего органа 1 м и более;

типу привода — безмоторные, с приводом от опорного коле­са, моторные с приводом от двигателя внутреннего сгорания или электродвигателя, с приводом от ВОМ базового шасси.

Конструктивно все типы газонокосилок включают в себя сле­дующие элементы: режущий аппарат, опорную систему, систему привода режущего аппарата, систему управления элементами ко­силки. Ряд газонокосилок снабжен системой удаления срезанной массы и предохранительным кожухом.

Режущие аппараты предназначены для качествен­но и своевременного кошения травостоя.

Плосковращательный режущий аппарат - его режущим элементом является нож, вращающийся в горизонтальной или наклонной плоскостях вокруг оси, перпендикулярной этой плоскости, или несколько ножей на специальном роторе.

Особенность работы этого типа режущего аппарата — бес­подпорное резание стеблей тра­востоя, что требует высокой частоты вращения ножа, при которой стебли практически не от­клоняются от положения, занимаемого ими до контакта с ножом. Высо­кая частота вращения ножа газонокосилки увеличивает опасность ее эксплуатации, поэтому рабочий орган должен иметь предохра­нительный кожух.

Предохранительный кожух косилки выполняет следующие фун­кции: вместе с ножом формирует и направляет движение потока срезанной массы, а также создает совместно с ножом пневмати­ческий подпор, улучшающий качество среза стеблей.

Вращателъно-цшшндрическийрежущий аппарат представляет собой барабан со спиральными режущими ножа­ми, установленными с равным шагом по окружности, и противорежущим ножом.

В безмоторных газонокосилках ножевой барабан вращается под действием силы тяги, возникающей от сцепления ходовых колес с поверхностью травяного покрова при толкании косилки оператором вручную или специальным тяга­чом. В моторных косилках, как правило, используют двигатели внутреннего сгорания.

Работа газонокосилок с вращательно-цилиндрическими режу­щими аппаратами заключается в следующем: стебель травы или слой стеблей подхватывается спиральными ножами, закреплен­ными на режущем барабане и работающими как планки мотови­ла, подводится к противорежущему ножу и перерезается им. Ка­чество стрижки зависит только от конструктивных параметров и режимов работы аппарата. Это позволяет успешно использовать их при уходе за партерными и спортивными газонами, а также за газонами специального назначения.

Аппарат с возвратно-поступательным движением режущих сег­ментов состоит из ножа, выполненного в виде отдельных сегментов, приклепанных к специальной полосе (спин­ке), сегменты имеют две заточенные грани-лезвия; пальцевого бруса, на котором крепятся пальцы с противорежущими пласти­нами; полозков, выполняющих роль опорной системы и регули­рующих высоту кошения; системы привода. С помощью ножевой головки нож косилки соединяется с шатуном, который обеспе­чивает возвратно-поступательное движение сегментов.

При работе косилки стебли формируются в пучки с помощью пальцев и, попадая между кромками противорежущих пластин, служащих упорами, срезаются сегментами. Возможность исполь­зования в конструкциях моторизованных инструментов таких ре­жущих аппаратов объясняется относительно безопасной эксплу­атацией, а также низкой металлоемкостью, энергоемкостью и массой, приходящимися на единицу ширины захвата. Однако низкое качество среза ограничивает их применение луговыми газонами.

Опорные системы газонокосилок предназначены для стабили­зации заданного положения режущего органа относительно по­верхности газона и обеспечения рабочего движения косилки по газону.

Опорная система включает в себя ходовую часть (с приводом для самоходных машин), взаимодействующую с поверхностью газона, и силовую часть (каркас), на котором крепятся элементы ходовой части и другие узлы газонокосилки.

В конструкциях газонокосилок применяют три типа ходовой части опорной системы: со скользящей опорой, колесной опорой и опорой на воздушной подушке. На некоторых косилках исполь­зуются различные комбинации таких систем. По способу движе­ния опорной системы различают косилки навесные на базовые шасси, самоходные и несамоходные, перемещаемые вручную опе­ратором.

Пешеходные газонокосилки — газонокосилки, управляемые иду­щим за ними оператором, для чего в конструкции газонокосилок предусмотрены специальные рукоятки управления.

Газонокосилка бытовая (рисунок 7.1) — безмоторная, с режущим аппаратом барабанно-цилиндрического типа, колесной опорной системой. Косилка предназначена для работы в стесненных усло­виях, на газонах со сложным микрорельефом и на небольших партерных газонах.

В настоящее время подобные бытовые газонокосилки применя­ются для кошения газонов на индивидуальных садовых участках.

Газонокосилка состоит из режущего аппарата с пятью спираль­ными ножами 7, установленными с равным шагом по окружнос­ти режущего барабана 4, двух опорных колес 3, из которых пра­вое является ведущим, шестеренчатого редуктора 8, храповика 7 и толкающей рамки 5 для управления косилкой.

Для регулирования зазора между спиральным и противорежущим ножами последний установлен шарнирно относительно то­чек своего закрепления таким образом, что при затяжке регули­ровочных болтов передняя часть противорежущего ножа может приближаться к лезвию спирального.

А-А

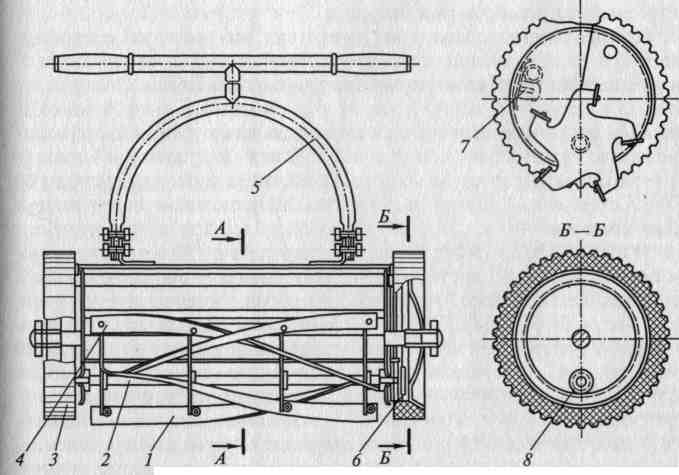

Рисунок 7.1 - Газонокосилка бытовая: 1 — спиральный нож; 2 — ось барабана; 3 — опорные колеса; 4 — режущий барабан; 5 — толкающая рамка; 6 — храповое колесо; 7 — храповик; 8 — шесте­ренчатый редуктор

Несущий каркас газонокосилки образован двумя боковинами, скрепленными стяжками. В боковинах установлены подшипники скольжения режущего барабана и полуосей опорных колес.

Вращение барабана происходит от опорного обрезиненного колеса через зубчатую передачу с внутренним зацеплением и об­гонную муфту сцепления. Обгонная муфта при поступательном движении косилки позволяет режущему барабану свободно вра­щаться. Движение не прекращается и при остановке косилки. При перемещении назад вращение режущего барабана стопорится. Это необходимо, чтобы травостой при таком движении не травмиро­вался ножами режущего барабана.

Ширина захвата газонокосилки 0,35 м; средняя скорость пере­мещения 3,5 км/ч; высота срезаемого травостоя до 100 мм; произ­водительность до 200 м²/ч; масса 11,5 кг.

Самоходная газонокосилка СК-15 предназначена для работы на обыкновенных и партерных газонах, имеющих большое число включений в виде древесно-кустарниковых посадок, цветников, дорожно-тропиночной сети и т.д.

Рабочим органом косилки служит плосковращательный режущий аппа­рат, который срезает стебли высотой до 20 см. Инерционные нагрузки при ра­боте аппарата отсутствуют. Качество среза возрастает с увеличением скорости вращения ножей. Высоту подрезки стеблей можно регулировать. Режущий ап­парат хорошо вписывается в микрорельеф обрабатываемой поверхности, что обеспечивает создание требуемого декоративного фона газона. Оператор идет вслед за машиной, направляя ее движение в нужную сторону.

Газонокосилка (рисунок 7.2) выполнена в виде самоходной маши­ны с приводными передними опор­ными колесами и состоит из несущей рамы, двигателя внутреннего сгора­ния, режущего ножа, кожуха ножа, опорных колес, корпуса привода, трансмиссии опорных колес и ручки управления.

Вращение ножа происходит от двигателя через его фрикционную муфту сцепления и вертикальный вал, на нижнем конце которого по­сажена фланцевая шлицевая втулка с ножом, прикрепленным к ней болта­ми. Вал установлен в корпусе приво­да на шарикоподшипниках. В сред­ней части вала на шпонке закреплен шкив трансмиссии опорных колес.

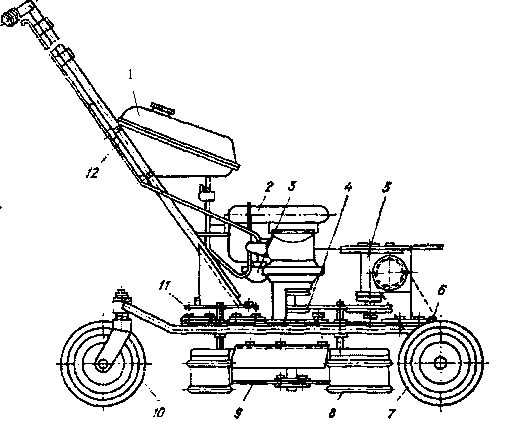

Рисунок 7.2 -Устройство газонокосилки СК-15: 1 - бензобак; 2 - двигатель; 3 - глушитель; 4 - соединительный ремень; 5 - редуктор; 6 - натяжной ролик; 7 - приводное колесо; 8 - защитный кожух; 9 - нож; 10 - колесо; 11 - амортизаторы резиновые; 12 - рукоятка управления.

Трансмиссия состоит из клиноременной передачи, червячного редуктора, цепной передачи и вала передних опорных колес. Натяжение ремня клиноременной передачи производится натяжным роликом. Корпус привода имеет вы­рез для выхода ремня клиноременной передачи на червячный редуктор. Кожух ножа изготовлен из листовой стали, в форме улитки. Выбросное окно улитки обращено в правую сторону. К кожуху приварены четыре шпильки для крепле­ния его к несущей раме и регулирования положения по высоте. Рама - тре­угольная в плане, выполнена из труб. На раме имеется площадка для установки редуктора, натяжного ролика, корпуса привода и рукоятки управления. На раме монтируются также и опорные колеса: два приводных - в передней части рамы и одно заднее - рояльного типа.

Червячный редуктор имеет передаточное число 38. Червяк однозаходный. На валу червячного колеса на шпонке посажена кулачковая муфта включения самохода. На том же валу смонтирована звездочка, через которую с помощью втулочно-роликовой цепи (t=12,7) на переднюю колесную пару передается кру­тящий момент.

Для направления движения газонокосилки служит рукоятка управления, на правой стороне которой установлен рычаг управления дроссельной заслон­кой карбюратора двигателя. На левой стороне рукоятки смонтирован рычаг управления движением машины с фиксатором положения муфты включения привода колес (муфта встроена в редуктор).

Газонокосилка на воздушной подушке СК-20 (рисунок 7.3) пред­назначена для кошения газонов на площадях до 1000 м² с укло­ном до 45°, расположенных в труднодоступных местах, имеющих ослабленную дернину.

Газонокосилка состоит из несущей камеры 7, на которой смон­тированы двигатель 3 и коллектор 4. На валу двигателя 3 внутри несущей камеры 1 расположен центробежный вентилятор 6 и плос­ковращательный нож 5. Для перемещения машина снабжена руч­кой управления 2. Транспортные перемещения косилки осуществ­ляются с помощью колесной тележки.

Рабочий орган газонокосилки — плосковращательный нож с шириной захвата 500 мм. Опорная система газонокосилки — воздушная подушка. Силовой агрегат — двигатель «Дружба-4 Элект­рон».

Центробежный вентилятор обеспечивает забор воздуха через специальный коллектор и подачу его внутрь камеры.

Коллектор — специально спрофилированное устройство, со­стоящее из набора пластин, позволяющее уменьшить потери энер­гии на входе воздуха под кожух газонокосилки.

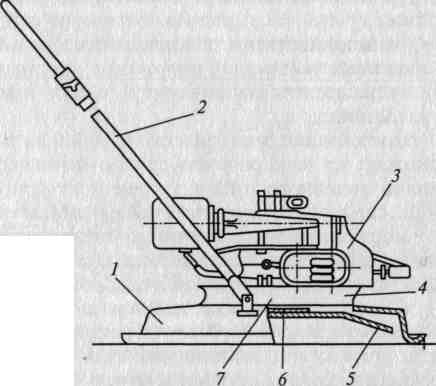

Рисунок 7.3 -. Газонокосилка на воз­душной подушке СК-20: 1 — несущая камера; 2 — ручка уп­равления; 3 — двигатель; 4 — кол­лектор; 5 — плосковращательный нож; 6— вентилятор; 7— приводной вал

Несущая камера газонокосилки в плане имеет форму круга с нижней отбортовкой, которая выполняет роль лыжи, снижаю­щей усилие отгиба травы при движении и амортизирующей уда­ры при наезде на выступы почвы и другие препятствия на повер­хности газона. Такая форма камеры с отбортовкой по периферии при одинаковом усилии на перемещение по всем направлениям позволяет оператору разворачивать газонокосилку на месте, что в значительной степени увеличивает маневренность.

При достижении определенной частоты вращения двигателя оператор включает приводной вал посредством муфты сцепления. При вращении вентилятора в полости камеры создается избыточ­ное давление, которое позволяет поднимать газонокосилку над поверхностью газона на высоту 7... 8 мм. Оператор толкает газоно­косилку перед собой с усилием 12... 14 Н, и нож, сидящий на одном валу с вентилятором, осуществляет кошение.

Срезанная зеленая масса разбрасывается из под камеры газо­нокосилки на расстояние до 0,5 м. Изменяя число оборотов двига­теля, можно регулировать высоту подъема косилки над газоном.

Для снижения шума косилка оборудована специальным глу­шителем, аналогичным глушителю косилки СК-15А. Воздушный поток омывает поверхность рубашки охлаждения, благодаря чему двигатель не перегревается.

Электрическая газонокосилка КГ-1000 (рисунок 7.4) — не само­родная. Она состоит из несущего корпуса 9, двух опорных колес 5, режущего аппарата 8, электродвигателя 2, рукоятки управле­ния, системы управления электродвигателем. Опорные колеса 6 установлены в задней части корпуса по ходу поступательного перемещения машины. Передняя вертикальная цилиндрическая стен­ка корпуса имеет вырезы для облегчения проникновения травостоя внутрь корпуса и опирается на опорный башмак. Оператор толкает косилку впереди себя. Поскольку опорные колеса связаны с корпусом не зависимо друг от друга, машиной легко маневрировать, вывешивая опорный башмак корпуса над обрабатывае­мой поверхностью и поворачивая ее на опорных колесах в нуж­ную сторону. Изменяя положение опорных колес с помощью ре­гулятора высоты скашивания 5, можно изменять высоту кошения травостоя.

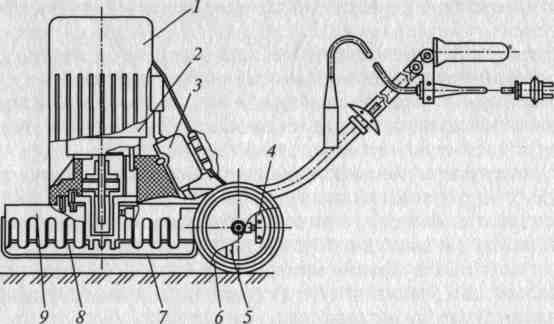

Рисунок 7.4 - Электрическая газонокосилка ГК-1000: 1 — защитный пластмассовый кожух; 2 — электродвигатель; 3 — пускатель; 4 — стопор регулятора высоты скашивания; 5 — регулятор высоты скашивания; 6 — колесо; 7 — предохранительная пластинка; 8 — режущий аппарат; 9 — корпус

Применение электрического привода в значительной степени снижает уровень рабочего шума, что позволяет использовать косилки подобного типа для кошения газонов на территории боль­ниц, санаториев, детских учреждений и т.д.

К недостаткам эксплуатации электрических газонокосилок от­носятся: необходимость автономного источника питания или стационарной электрической сети, повышенная электроопасность.

Моторная газонокосилка на базе мотоблока Т-560 (рисунок 7.5) предназначена для кошения травостоя на ровных площадях и скло­нах, травянистых откосах дорог, луговых газонах. Основными эле­ментами газонокосилки являются: силовой агрегат 3, привод 2 рабочих органов, режущий аппарат 1 возвратно-поступательного действия (рисунок 7.6), рукоятки управления 4.

Силовым агрегатом является одноцилиндровый четырехтакт­ный двигатель мощностью 3,63 кВт, оснащенный возвратным стартером, воздушным фильтром в масляной ванне, пластинчатой муфтой сцепления, коробкой пе­редач, обеспечивающей шесть скоростей вперед и три реверсив­ных передачи, регулируемыми рукоятками управления, и др.

Рисунок 7.5 - Моторная газонокосилка: 1 — режущий аппарат; 2 — привод; 3 — силовой агрегат; 4 — рукоятки управления

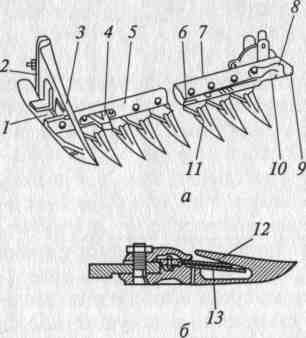

Рисунок 7.6 - Режущий аппарат газоно­косилки: а — общий вид; б — палец; 1 — полозок; 2 — полевая доска; 3 — башмак; 4 — при­жим; 5 — пластинка трения; 6 — спинка ножа; 7 — стальная полоса; 8 и 9 — на­правляющие ножевой головки; 10 — но­жевая головка; 11 — пальцы; 12 — сег­менты; 13 — противорежущие пластинки

Газонокосилка СТ (рисунок 7.7) самоходная, большой производи­тельности, оборудованная рабочим органом 8 с общей шириной захвата 1 м, предназначена для стрижки обыкновенных и луговых газонов с небольшим числом включений в виде деревьев, кустар­ников и дорожек и площадью свыше 1000 м². Газонокосилка состо­ит из специального самоходного шасси — мотороллера ТГ-200 с двигателем 3 мощностью 7,2 кВт. Крутящий момент от двигателя 3 через коробку передач и муфту передается на входной вал редукто­ра, далее через систему привода на трансмиссию режущего аппа­рата и через дифференциал на полуоси задних опорных колес. Та­ким образом, косилка может перемещаться как при выведенном из работы режущем аппарате, так и включенном для кошения.

База самоходного шасси составляет 700 мм; ширина колеи 750 мм, радиус поворота 850 мм. Ширина захвата режущего аппа­рата 1000 мм; высота среза травостоя 40... 100 мм.

Газонокосилка КГШ-1,5 (рисунок 7.8) предназначена для скашива­ния газонов площадью более 1000 м², выполнена в качестве навес­ного оборудования на самоходное шасси Т-16 М. Режущий аппа­рат 3 представляет собой блок из трех плосковращательных ножей с общей шириной захвата 1,5 м.

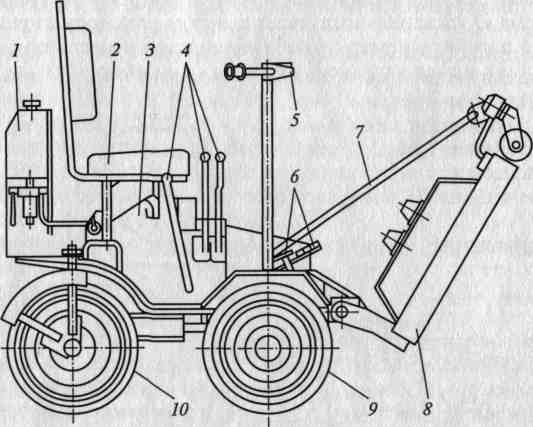

Рисунок 7.7. - Газонокосилка СГ: 1 — топливный бак; 2 — сиденье; 3 — двигатель; 4 — рычаги управления; 5 — рулевое управление; 6 — педали управления; 7— тяга крепления рабочего органа в транспортном положении; 8 — рабочий орган; 9 — колеса ведущие; 10 — колеса поворотные

Блок ножей смонтирован внутри защитного кожуха и с помощью пантографа 1 подвешен между осями опорных колес базового шасси 3. С помощью гидросистемы режущий аппарат 2 может занимать рабочее или транспортное по­ложение. Пантограф 1 имеет свободный ход за счет изменения длины тяг в пределах 50 мм, что позволяет режущим ножам копи­ровать рельеф обрабатываемой поверхности. Высота стерни, ос­тавляемой после прохода машины, лежит в пределах 40... 100 мм. Кинематическая схема режущего аппарата включает в себя ВОМ трактора, цепную передачу, карданный вал и конический редук­тор. Ножи режущего аппарата связаны клиноременной передачей.

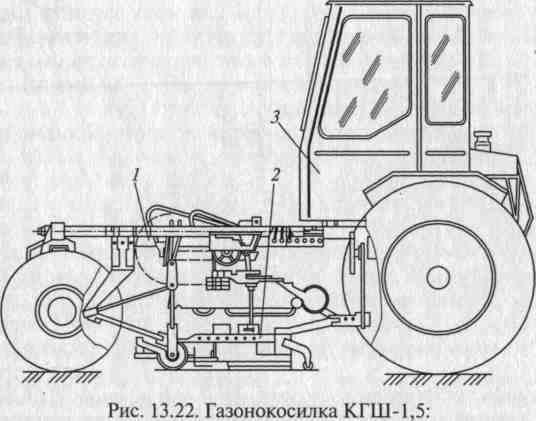

Рисунок 7.8 – Газонокосилка КГШ-1,5: 1 — пантограф; 2 — режущий аппарат; 3 — базовое шасси

Фирма «Хускварна» выпускает два типа самоходных газоноко­силок с передней навеской рабочего органа и креплением рабо­чего органа между передней и задней осями опорных колес. Газонокосилки серии «Райдер» оснащены компактными двигателями мощностью от 7,72... 14,7 кВт. Режущий аппарат включает в себя два и более плосковращательных ножей с общей шириной захвата от 85 до 120 см и высотой стрижки от 7 до 90 мм. Шарнирный рулевой механизм обеспечивает малый радиус поворота, при ко­тором нескошенный круг составляет не более 20...30 см, что об­легчает стрижку газона вдоль углов и вокруг деревьев. Все модели оснащены системой «Био Клип», при которой трава измельчает­ся и остается на газоне.
