Машины и механизмы для обрезки и формирования кроны деревьев. Устройство, правила работы легких бензиномоторных и электромоторных пил

Цель работы: приобретение навыков и знаний по устройству, работе машин и механизмов для обрезки и формирования кроны деревьев.

Порядок выполнения работы:

1 Изучить теоретический материал по теме лабораторной работы, изложенный в лекциях и литературе [1-4].

2 Для выполнения лабораторной работы взять исходные данные по вариантам из таблицы 6.1, либо по указанию преподавателя.

3 Согласно исходным данным, применяя методические указания, используя имеющиеся на кафедре натурные образцы и плакаты изучить назначение, устройство, работу машин и механизмов для обрезки и формирования кроны деревьев; устройство, правила работы легких бензиномоторных и электромоторных пил.

4 По результатам выполненной работы оформить отчет.

5 Ответить на контрольные вопросы к лабораторной работе.

Таблица 6.1- Исходные данные для выполнения лабораторной работе № 6

Наименование машины, орудия	Марка машины, орудия	Номер варианта по последней цифре зачетной книжки
Высоторез	Высоторез 250 ПС	1, 5
Легкая пила	пила 335 ХПТ	2, 1 ,6
Бензиномоторная пила	МП-5 «Урал-2 Электрон»	3, 9, 7
Электромоторная пила	ЭПЧ-3	4, 0, 8
Садовые электроножницы	СЭН	5, 2
Навесной кусторез	УСБ-25КА	6, 3
Кусторез	КГШ-101	7, 4, 0
Измельчитель отходов древесины	Ал-Ко Динамик Н2200РС	8, 9

Различают три основных вида обрезки: формовочную, сани­тарную и омолаживающую.

Формовочная обрезка обеспечивает более равномерное расположение скелетных ветвей, сохранение естественной или со­зданной геометрии кроны, выравнивание общей высоты дерева. Степень обрезки зависит от вида растения, его возраста и состоя­ния кроны.

Санитарная обрезка предназначена для вырезки ста­рых, поврежденных побегов с целью создания светопроницаемой и хорошо проветриваемой кроны.

Омолаживающая обрезка проводится у возрастных де­ревьев для поддержания их жизнедеятельности. Для этого частич­но или полностью удаляются основные сучья старой кроны.

В садово-парковом хозяйстве и системе озеленения в целом чаще всего пользуются ручным штанговым инструментом, а также руч­ным моторизованным инструментом с применением автомобиль­ных гидравлических подъемников.

Высоторез 250 ПС (рисунок 6.1) фирмы «Хускварна» предназна­чен для формирования кроны и обрезки ветвей. Высоторез явля­ется высокопроизводительным моторизованным инструментом, позволяющим с помощью телескопической штанги производить обрезку непосредственно с земли. Длина телескопической штанги 2 может изменяться от 2 до 6 м. Двигатель 5 мощностью 2,1 кВт через гибкий привод 4 приводит во вращение специальную рабо­чую головку 1 с режущим рабочим органом в виде пильной цепи. В процессе работы оператор переносит двигатель в наплечной под­веске с ременным креплением 6, имеющей эффективную вибро­изоляцию. С помощью специального приспособления высоторез может быть оборудован штангой секатора с гидравлическим при­водом. Рычаг управления 3 может перемещаться по штанге, что обеспечивает удобство работы оператора.

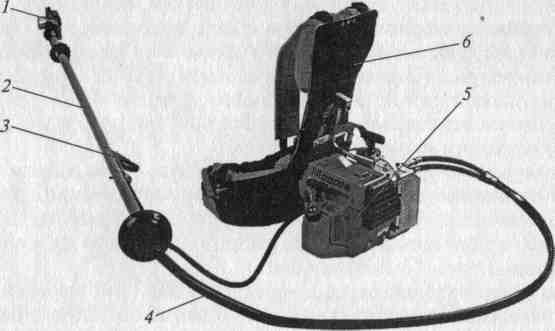

Рисунок 6.1 - Высоторез 250 ПС:

1 — рабочая головка; 2 — телескопическая штанга; 3 — рычаг управления; 4 — гибкий привод; 5 — двигатель; 6 — ременное крепление

Для обрезки деревьев, прореживания крупного кустарника, распиловки спиленных сучьев, заготовки тонкомера, обрезки су­чьев с поваленных деревьев применяются легкие бензопилы и электропилы.

Легкие пилы, как правило, имеют небольшую массу. Они обо­рудованы системой облегченного запуска двигателя, электронным устройством зажигания, катализатором для сокращения доли несгоревшего топлива в выхлопном газе, антивибрационной систе­мой, тормозом пильной цепи, фильтровальной системой длитель­ного действия, защитой.

Легкая пила 335 ХПТ (рисунок 6.2) для обрезки деревьев состоит из следующих основных узлов: двигателя 8, пильного аппарата (7 и 2), подвески с передней 5и задней /рукоятками, встроенно­го стартера 9, регулятора натяжения цепи 10. Узкий корпус, малая масса по отношению к мощности двигателя, низкий уровень виб­рации (система «Лоу Виб») позволяет использовать пилу для об­резки сучьев с небольших платформ подъемников. Пила снабжена системой центробежной очистки воздуха, специальным катализатором, который сжигает большую часть вредных веществ, содержащихся в выхлопных газах. Для защиты оператора пила осна­щена инерционным тормозом.

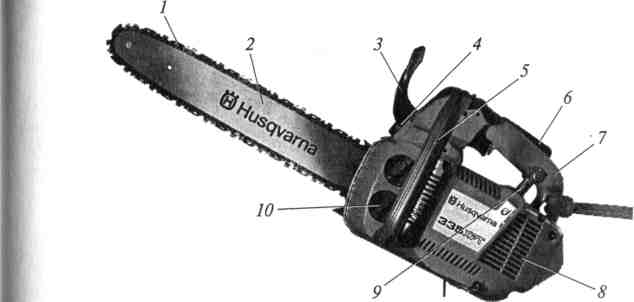

Рисунок 6.2 -. Легкая пила 335 ХПТ:

1 — пильная цепь; 2 — шина; 3 — рукоятка пильного тормоза; 4 — пробка залив­ной горловины; 5 и 7— рукоятки; 6 — регулятор газа; 8 — двигатель; 9 — стартер; 10 — регулятор натяжения цепи

Бензиномоторная пила МП-5 «Урал-2 Электрон» (рисунок 6.3) пред­назначена для валки деревьев, раскряжевки хлыстов, обрезки тол­стых сучьев и пр. Для более эффективного использования на руб­ках ухода в молодняках на пильной шине монтируют съемные приспособления в виде гребенки с тремя упорами или специаль­ного упора.

Бензопила состоит из одноцилиндрового двухтактного двига­теля 5 с системами зажигания, питания и охлаждения; рамы с Прикрепленным к ней бачком для топлива 6 и рычагом управле­ния газом; редуктора и пильного аппарата. Рама пилы имеет трубу с резиновыми рукоятками и стойку 7. Между собой они соедине­ны виброгасящим устройством из плоской пружины и шарнира с цилиндрическими пружинами. Редуктор установлен на выходном валу двигателя и состоит из двух конических шестерен, закрытых кожухом. На выходном валу ведомой конической шестерни наса­жена ведущая звездочка 4 пильного аппарата, посредством которой приводится в движение пильная цепь 77. На кожухе редуктора смонтирован зубчатый упор 7, служащий для фиксации пилы во время работы. Пильный аппарат включает в себя шину 10 с ведо­мой звездочкой 12 и пильную цепь 11. Для фиксации редуктора с пильным аппаратом на кожухе имеется рычаг 8. Регулировка натя­жения пильной цепи 11 осуществляется путем натяжного устрой­ства 9. Для этого отпускают рукоятку 3, поворачивают шину 10 с цепью вокруг шпильки 2 и натягивают цепь, вращая гайку натяж­ного устройства 9.

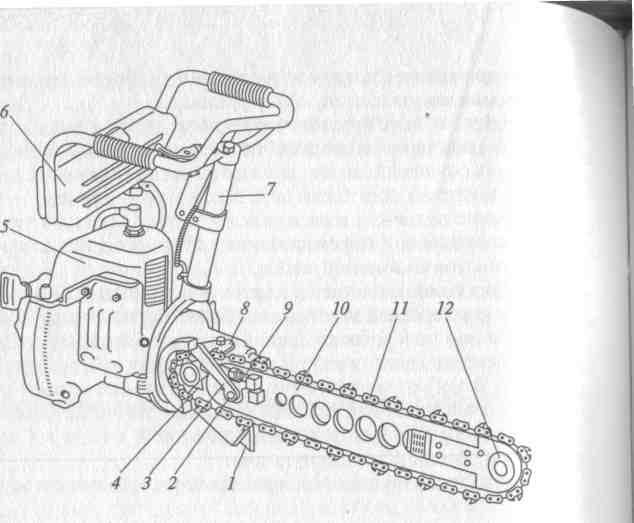

Рисунок 6.3 - Бензомоторная пила МП-5 «Урал-2 Электрон»:

1 — зубчатый упор; 2 — шпилька; 3 — рукоятка; 4 — ведущая звездочка; 5 — двигатель; 6 — бачок для топлива; 7 — стойка; 8 — рычаг; 9 — натяжное устрой­ство; 10 — шина; 11 — пильная цепь; 12 — ведомая звездочка

Для валки деревьев пильный аппарат поворотом редуктора и откинутом при этом рычаге 8 доводят до горизонтального поло­жения шину 10 с пильной цепью 77, после чего рычаг 8 возвра­щают в исходное положение. При раскряжевке хлыстов шина 10с пильной цепью 77 должна быть зафиксирована в вертикальном положении. В целях предотвращения зажима пильного аппарата и придания срезанному дереву нужного направления валки к пиле может прилагаться гидравлический клин КГМ-1А. Он приводится в действие от редуктора пилы и включает в себя насос с бачком для гидросмеси, привод насоса с управлением и клин с гидрав­лическим шлангом. Клин устанавливается в пропил. При включе­нии насоса давлением жидкости направляющие ленты клина при его перемещении вперед расходятся, обеспечивая падение срезаемогo дерева.

Мощность двигателя пилы составляет 3,68 кВт; скорость резания 11 м/с; рабочая длина пильного аппарата 400 и 700 мм; масса 11,6 кг.

По сравнению с бензопилами электропилы имеют существенные пре­имущества: простоту конструкции и эксплуатации, меньшую стоимость, значи­тельно меньший шум и вибрации. Однако необходимость в специальных ис­точниках электроснабжения и кабельной сети ограничивает применение элек­тропил на предприятиях лесного комплекса и в садово-парковом строительстве.

Пила ЭПЧ-3 (рисунок 6.4) предназначена для раскряжевки хлыстов на сортименты, обрезки вершин и крупных сучьев. Пила рассчитана для работы в любое время года. Управляет пилой один человек.

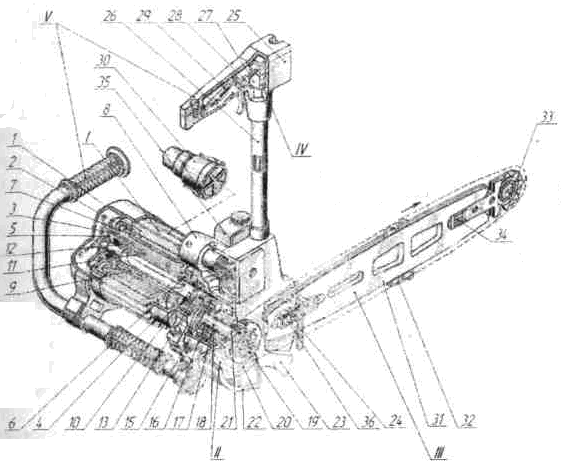

Рисунок 6.4 - Электромоторная пила ЭПЧ-3 в разрезе: (I - электродвигатель; II - редуктор; III - пильный аппарат; IV - выключатель; V - рукоятки управления) 1 - статор; 2 - ротор; 3 - задняя крышка; 4 - перед­няя крышка; 5 - вентилятор; 6 - крыльчатки ротора; 7 - катушки фазовой об­мотки; 8 - соединительная полумуфта; 9 - пакет тонких пластин; 10 - валик; 11-медные стержни; 12, 13- шарикоподшипники; 14-корпусредуктора; 15 - ведущая шестерня редуктора; 16 - ведомая шестерня; 17 - валик редуктора; 18 - эксцентрик; 19 ~ ведущая звездочка; 20 - крышка редуктора; 21 - самоподвижный сальник; 22 - отражатель опилок; 23 - упор; 24 - натяжное устройство; 25 - корпус выключателя; 26 - трубчатая стойка; 27 - микровыключатель; 28 - курок выключателя; 29 - пружина возврата; 30 - штепсельная муфта; 31 - шина; 32 - пильная цепь; 33 - ведомая звездочка; 34 - амортизирующее устройство; 35 - бачок для масла; 36 - натяжное приспо­собление

Электропила состоит из следующих основных узлов: электродвигателя I; редуктора II; пильного аппарата с системой смазки III; выключателя IV; штеп­сельного разъема с кабеледержателем и рукояток.

Электродвигатель асинхронный, трехфазного повышенной частоты тока с принудительным воздушным охлаждением.

Редуктор одноступенчатый. Состоит из пары цилиндрических прямозу­бых шестерен с передаточным числом 0,33. Ведущая шестерня сидит на валике.

На этом же валике за шестерней расположен эксцентрик привода масляного на­соса для смазки пильного аппарата. Валик редуктора пустотелый, вращается на двух шарикоподшипниках; на его консольном конце сидит ведущая звездочка, закрепленная посредством шпонки и гайки. Между корпусом редуктора и крышкой проложена уплотнительная прокладка, а в отверстии для выхода ва­лика редуктора установлен самоподвижный сальник. Крышка имеет отражатель опилок, упорный сектор и устройство для крепления пильной шины в виде на­правляющей шпонки и шпильки с прижимной гайкой. Шестерни редуктора ра­ботают в масляной ванне. Масло заливается через специальное отверстие.

Электровыключатель служит для управления электродвигателя пилы и состоит из корпуса с рукояткой, скрепленных наглухо со стальной, трубчатой стойкой. Внутри корпуса на кронштейне установлен микровыключатель, кото­рый обеспечивает мгновенное выключение электродвигателя при внезапной потере управления пилой, что значительно снижает возможности травматизма пильной цепью. Таким образом, выполняется одно из основных требований ох­раны труда - выключение двигателя пилы при потере управления. Недостатком такой системы управления является необходимость применения пятижильного кабеля.

Пила подключается к электрическому кабелю через пятиштыревую штеп­сельную муфту.

Пильный аппарат состоит из шины, консольно укрепленной на корпусе редуктора, пильной цепи, ведущей и ведомой звездочек, амортизирующего уст­ройства, натяжного приспособления, зажимной шпильки и гайки с ручкой. Для уменьшения веса шина имеет продольные окна. Ведущая звездочка имеет сим­метричную форму зубьев и при износе их может переставляться на другую сто­рону, что значительно увеличивает срок ее эксплуатации.

С целью повышения долговечности беговых дорожек пильной шины и пильной цепи, а также снижения мощности на перемещение пильной цепи на пиле предусмотрена автоматическая система смазки пильного аппарата. Смазка пильного аппарата необходима для нормальной работы электропилы и увели­чения срока ее службы.

Рукоятки. Для переноса и управления во время работы пила имеет три рукояти: правую высокую, среднюю и левую изогнутую. Правая рукоятка пилы с корпусом выключателя, стойка и крышка редуктора смонтированы вместе и составляют один неразъемный узел.

Изогнутость левой рукоятки повышает маневренность пилы. Также необ­ходима дополнительно установленная средняя рукоятка, используемая как упор для ноги при пилении "в таран" или снизу, а также для извлечения пилы из реза при зажиме пильного аппарата. Для электробезопасности рукоятки пилы имеют резиновое покрытие
