6. Задания и исходные данные

6.1. Расчет ширины санитарно-защитной зоны

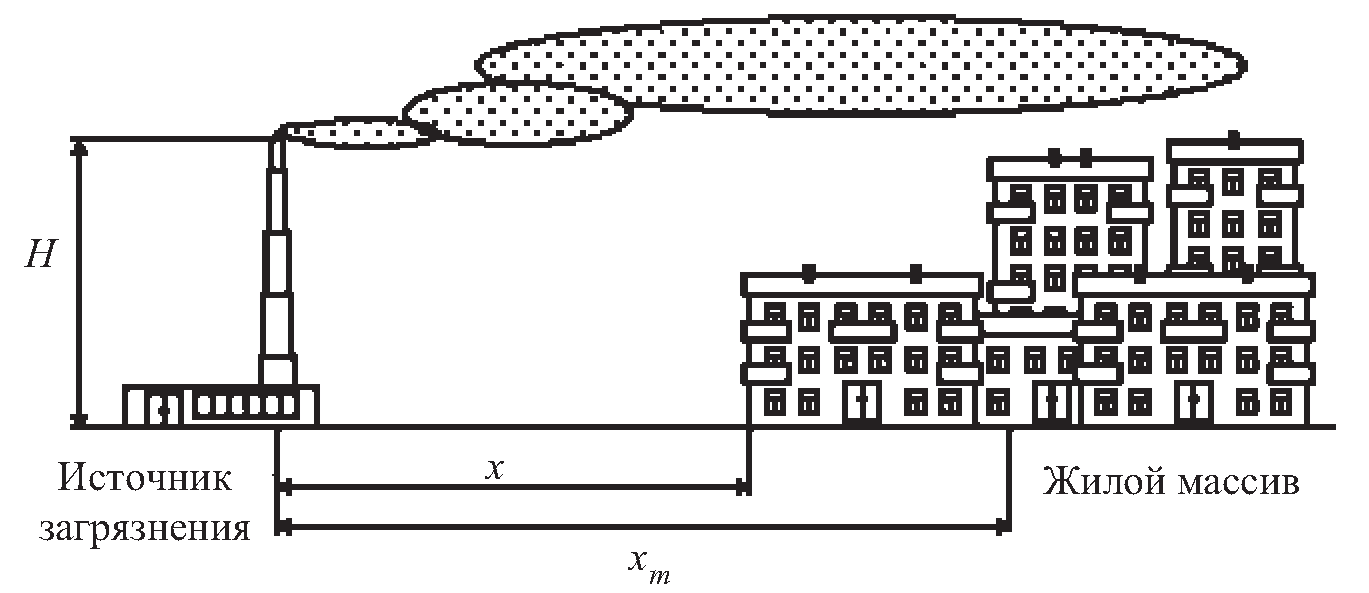

Задание. Необходимо определить требуемую ширину санитарно-защитной зоны, отделяющей промышленную зону от проектируемого жилого массива. Взаимное расположение источника загрязнения и жилого массива схематично показано на рис. 6.1. Предварительно принято решение установить границу жилого массива на расстоянии x_ж.м от источника заг­рязнения.

Рис. 6.1.

Исходные данные (табл. 6.1.):

а) перечень вредных веществ, содержащихся в выбросе;

б) расход выбрасываемой газовоздушной смеси V;

в) разность температур выброса и окружающего воздуха ΔT;

г) высота H и диаметр D трубы;

е) расстояние x_ж.м от трубы до границы жилого массива.

При расчете определяют требуемую ширину санитарно-защитной зоны и оценивают ущерб, наносимый здоровью людей выбросом вредных веществ в атмосферу. Расчет ведется для наиболее неблагоприятного направления ветра – от источника загрязнения в сторону жилого массива.

Расчет проводится в следующем порядке.

1. На первом этапе по формуле (2.1) рассчитывают максимальные приземные концентрации С при неблагоприятных метеорологических условиях для всех вредных веществ, содержащихся в выбросе, и по формулам (2.7) или (2.8) определяют расстояния x_mi от источника до точек, в которых приземные концентрации этих веществ достигают максимального значения.

2. Для точек, находящихся на оси выброса, рассчитывают по формуле (2.9) концентрации всех веществ, приведенные концентрации C_i / ПДК_i и сумму приведенных концентраций ΣC_i / ПДК_i. Безразмерный коэффициент S, зависящий от соотношения x/x_m определяют с помощью графика рис. 2.4, или рассчитываем по аппроксимационным зависимостям:

при x/x_m < 1

S = 1,1771/(1+ exp(–(x/x_m – 0,3467)/0,1739)) – 0,1373;

при x/x_m > 1

S = 0,0313 + 1,3665·exp(– (x/x_m) / 3,1694).

При заполнении таблицы разбиваем наибольшее из расстояний x_mi на 5 частей и выбираем шаг координатной сетки. Результаты заносят в табл. 6.2.

Таблица 6.1

Исходные данные для расчета ширины санитарно-защитной зоны

№ вари­ анта	Параметры выброса				Размеры трубы, м		Расстояние до границы жилого мас­сива xж. м
	Вредные вещества в выбросе	M, г/с	V, м3/с	ΔT, K	H	D
1.1	Окись азота Аммиак Пыль мелкодисперсная с содержанием кремния до 20 %	50,0 13,0 40,0	100	30	50	2,5	500
1.2	Окись азота Аммиак Пыль мелкодисперсная с содер­жанием кремния до 20 %	75.0 12,0 30,0	150	20	60	3,0	500
1.3	Ангидрид сернистый Водород хлористый Пыль мелкодисперсная с содер­жанием кремния 50 %	20,0 12,0 60,0	100	0	100	6,0	700
1.4	Ангидрид сернистый Водород хлористый Пыль мелкодисперсная с содержанием кремния 50 %	12,0 20,0 20,0	70	0	100	6,0	500
1.5	Пыль белково-витаминного концентрата высокодисперсная Сажа	1,0 30,0	100	20	100	4,0	400
1.6	Пыль белково-витаминного концентрата высокодисперсная Сажа Бенз(а)пирен	1,0 30,0 0,001	100	20	100	4,0	400
1.7	Железа окись Железа хлорид Сажа Углерода окись	20,0 4,0 30,0 1000	200	50	70	3,0	600
1.8	Марганец Меди окись Углерода окись	0,8 2,0 800	100	20	120	4,0	800
1.9	Свинец Меди окись Углерода окись	1,0 2,0 800	75	30	75	3,0	500
1.10	Сероводород Фенол Углерода окись	50.0 10,0 500	100	0	80	2,5	600

3. Оценивают ущерб, наносимый загрязнением атмосферы здоровью людей. Для точки с координатой x_{ж. м}, лежащей на оси выброса на границе зоны жилой застройки, по формуле (4.3) вычисляют комплексный показатель загрязнения воздуха P с учетом параметров, опре­деляемых по формулам (4.6)–(4.8) и данных табл. 5.1. Увеличение общей заболеваемости населения R под влиянием суммарного загрязнения атмосферного воздуха рассчитывают по формуле (4.9).

Таблица 6.2

Распределение концентраций вредных веществ по оси выброса

№ точ-ки	Рас-стоя-ние, х, м	x/xm	S (газ)	Наименование вредного вещества						ΣСi/ПДКi
				окись азота		аммиак		пыль
				С, мг/м3	С/ПДК	С, мг/м3	С/ПДК	С, мг/м3	С/ПДК
1
2
3
4

4. Строят график зависимости суммы приведенных концентраций ΣС_i/ПДК_i от расстояния х. Затем на правом склоне построенной кривой находят точку, для которой выполняется условие ΣС_i/ПДК_i = 1 и определяют ее координату х. Если это расстояние превышает х_{ж. м} то его выбирают в качестве ширины санитарно-защитной зоны х_с-з.з. Таким образом, при строительстве жилого массива его граница должна быть отодвинута на расстояние х_с-з.з.

5. Для новой границы жилого массива определяют увеличение общей заболеваемости населения аналогично п. 3.
