Глава 16. Логические электронные схемы.

ИМС (интегральная микросхема) – микроэлектронное устройство, выполняющее функции целой электрической схемы ивыполненное как единое целое.

Классифицируют ИМС по следующим признакам:

1. По технологии изготовления:

 Плёночные – это ИМС, у которых все элементы выполнены в виде тонких плёнок, нанесённых на диэлектрическое основание, т. е. подложку.

 Гибридные (ГИС) – это ИМС, у которых пассивные элементы выполнены по тонкоплёночной технологии, а активные элементы выполнены как отдельные, навесные, бескорпусные.

 Полупроводниковые ИМС – это микросхемы, у которых все элементы «выращены» в кристалле полупроводника.

2. По способу преобразования и обработки информации имеется два вида ИМС:

 Аналоговые ИМС – с непрерывной обработкой информации;

 Цифровые ИМС – с дискретной обработкой информации.

3. По степени интеграции:

К = lg N, N – количество элементов в одном корпусе микросхемы.

Логические функции и их реализация.

1. Логическое отрицание (или инверсия). Записывается эта функция так: . Данная функция реализуется логическим элементом, который называется инвертором или же элемен

том НЕ (смотрите рис. 16.1).

рис. 16.1. инвертор

2. Вторая наша логическая функция называется дизъюнкцией, или логическим сложением. Элемент, реализующий функцию дизъюнкции, называется ИЛИ (см. Рис 16.2)

Рис. 16.2. ИЛИ

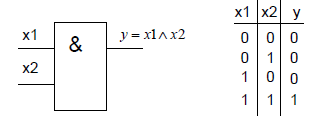

3. Конъюнкция, или логическое умножение. Элемент, реализующий функцию конъюнкции,

называется И. см. Рис. 16.3

рис 16.3. И

Элементы НЕ, ИЛИ, И представляют собой функционально полный набор логических элементов. При помощи этих элементов можно выполнить любую сколь угодно сложную функцию.

4. Элемент Пирса. Этот элемент, реализующий функцию отрицания дизъюнкции, называется

ИЛИ-НЕ (рис 16.4). .

Рис. 16.4. Элемент Пирса

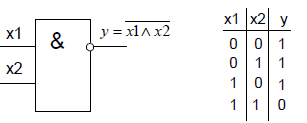

5. Элемент Шеффера. Этот элемент, реализующий функцию отрицания конъюнкции, называется И-НЕ (рис. 16.5)

рис. 16.5. Элемент Шеффера

6. Исключающее ИЛИ - это элемент ИЛИ, который исключает два одинаковых состояния на

входе (рис. 16.6)

рис 16.6. Исключающее ИЛИ

Глава 17. Вопросы электробезопасности при обслуживании электротехнического оборудования.

Под термином «электробезопасность» понимается система организационных и технических мероприятий и средств, обеспечивающих защиту людей от вредного и опасного воздействия электрического тока, электрической дуги, электромагнитного поля и статического электричества.

Проходя через организм человека, электрический ток производит:

• термическое действие;

• электролитическое действие;

• механическое действие;

• биологическое действие.

Термическое действие тока проявляется в ожогах отдельных участков тела, нагреве до высокой температуры кровеносных сосудов, нервов, сердца, мозга и других органов, находящихся на пути тока, что вызывает в них серьезные функциональные расстройства.

Электролитическое действие тока выражается в разложении органической жидкости, в том числе и крови, что сопровождается значительными нарушениями их физико-химического состава.

Механическое (динамическое) действие тока выражается в расслоении, разрыве и других подобных повреждений тканей организма, в том числе мышечной ткани, стенок кровеносных сосудов, сосудов легочной ткани и др., в результате электродинамического эффекта, а также мгновенного взрывоподобного образования пара от перегретой током тканевой жидкости и крови.

Характер воздействия на человека токов разного значения.

Ощутимый ток. Электрический ток, вызывающий при прохождении через организм ощутимые раздражения называется ощутимым. Человек начинает ощущать воздействие проходящего через него малого тока: в среднем около 1,1 мА при переменном токе частотой 50 Гц и около 6 мА при постоянном токе. Это воздействие ограничивается при переменном токе слабым зудом и пощипыванием, а при постоянном токе – ощущением нагрева кожи на участке, касающемся токоведущей части.

Неотпускающий ток. Электрический ток, вызывающий при прохождении через человека непреодолимые судорожные сокращения мышц руки в которой зажат проводник называется неотпускающим. При постоянном токе неотпускающих токов нет, но в момент отрыва ощущается боль.

Ток, при котором человек может самостоятельно оторвать руки от электродов (когда можно выдержать боль) принят за порог неотпускающих токов и составляет примерно 50-80 мА.

Фибрилляционный ток. Электрический ток, вызывающий при прохождении через организм фибрилляцию сердца, называется фибрилляционным, а наименьшее его значение – пороговым фибрилляционным током. При частоте 50 Гц фибрилляционными являются токи в пределах от 50 мА до 5 А, а среднее значение порогового фибрилляционного тока примерно 100 мА. При постоянном токе средним значением порогового фибрилляционного тока можно считать 300 мА, а верхним пределом – 5А.

Первая помощь пострадавшим от электрического тока.

Первая помощь состоит из двух этапов: освобождения пострадавшего от действия тока и оказания ему доврачебной медицинской помощи.

Очень важно как можно быстрее освободить пострадавшего от действия тока и сразу же приступить к оказанию ему медицинской помощи так как исход поражения зависит от длительности прохождения тока через человека.

Освобождение человека от действия тока.

Часто оказывается, что пострадавший продолжает находиться в контакте с токоведущей частью и не может самостоятельно нарушить этот контакт, т. е. прервать проходящий через него ток. Причинами этого могут быть:

• непроизвольное судорожное сокращение мышц, которое пострадавший не может преодолеть;

• паралич конечностей и иных участков тела вследствие поражения нервной системы;

• тяжелая механическая травма;

• потеря сознания.

Выключение человека из цепи протекания тока можно осуществить разными способами, но первое действие для освобождения пострадавшего от тока - быстрое отключение той части электроустановки, которой он касается! Отключение электроустановки производится с помощью ближайшего рубильника, выключателя, а также путём снятия или вывёртывания предохранителей, разъёмов. Если пострадавший находится на высоте, то отключение напряжения может вызвать его падение. Надо принять меры, обеспечивающие его безопасность! Может одновременно погаснуть свет.

В этом случае надо использовать другой источник света или аварийное освещение. При невозможности быстрого отключения установки (из-за удалённости, недоступности выключателя) принимают иные меры освобождения от электрического тока:

• перерубить провода (сухая ручка у топора);

• вызвать автоматическое отключение электроустановки;

• отделить пострадавшего от токоведущих частей.

Многое зависит от находчивости. Но во всех случаях оказывающий помощь не должен сам попасть под напряжение.

Пи напряжении меньше 1000 В можно:

• рубить провода;

• перекусить их инструментом с изолированными рукоятками (если использовать обычный нож, надо надеть диэлектрические перчатки и галоши).

Перерубать провода надо каждый в отдельности; оттянуть пострадавшего от токоведущих частей, взявшись за его одежду. Нельзя касаться тела пострадавшего, сырой одежды и окружающих металлических предметов. Надо действовать одной рукой, другую в карман или за спину. Если касаться тела надо надеть диэлектрические перчатки или обмотать руки сухой тряпкой. Можно накинуть на пострадавшего сухо пиджак, коврик и др. Себя можно изолировать, встав на коврик, подставку, надев галоши. Можно отбросить провод сухой палкой.

Универсальная схема оказания первой помощи на месте происшествия

1. Если нет сознания и нет пульса на сонной артерии – ПРИСТУПИТЬ К РЕАНИМАЦИИ.

2. Если нет сознания, но есть пульс на сонной артерии – ПОВЕРНУТЬ НА ЖИВОТ И ОЧИСТИТЬ РОТОВУЮ ПОЛОСТЬ.

3. При артериальном кровотечении – НАЛОЖИТЬ ЖГУТ.

4. При наличии ран – НАЛОЖИТЬ ПОВЯЗКИ.

5. Если есть признаки переломов костей конечностей – НАЛОЖИТЬ ТРАНСПОРТНЫЕ ШИНЫ.

Внимание! Эта схема является универсальной для всех случаев оказания первой помощи на месте происшествия. Какое бы несчастье не произошло – автодорожное происшествие, падение с высоты, поражение электрическим током или утопление – в любом случае оказание первой помощи следует начинать с восстановления сердечной деятельности дыхания, затем приступить к временной остановке кровотечения.

После этого можно приступить к наложению фиксирующих повязок и транспортных шин. Именно такая схема действий поможет сохранить жизнь пострадавшего до прибытия медицинского персонала.

Внезапная смерть

Если нет сознания и нет пульса на сонной артерии

1. Убедиться в отсутствии пульса на сонной артерии. Нельзя терять время на определение признаков дыхания.

2. Освободить грудную клетку от одежды и расстегнуть поясной ремень. Нельзя наносить удар по грудине и проводить непрямой массаж сердца, не освободив грудную клетку и не расстегнув поясной ремень.

3.Прикрыть двумя пальцами мечевидный отросток. Нельзя наносить удар по мечевидному отростку или в область ключиц.

4. Нанести удар кулаком по грудине. Проверить пульс. Если пульса нет – перейти к п.5. Нельзя наносить удар при наличии пульса на сонной артерии.

5. Начать непрямой массаж сердца. Частота нажатия 50-80 ударов в минуту. Глубина продавливания грудной клетки должна быть не менее 3-4 см.

Нельзя располагать ладонь на груди так, чтобы большой палец был направлен на спасателя.

6.Сделать “вдох” искусственного дыхания. Зажать нос, захватить подбородок, запрокинуть голову пострадавшего и сделать максимальный выдох ему в рот (желательно через марлю, салфетку или маску “рот в рот”). Нельзя сделать “вдох” искусственного дыхания, не зажав предварительно нос пострадавшего.

7. Выполнять комплекс реанимации. При сужении зрачков, но отсутствии сердцебиения реанимацию нужно проводить до прибытия медперсонала.

Правила выполнения:

- Если оказывает помощь один спасатель, то 2 “вдоха” искусственного дыхания делают после 15 надавливаний на грудину.

- Если оказывает помощь группа спасателей, то 2 “вдоха” искусственного дыхания делают после 5 надавливаний на грудину.

- Для быстрого возврата крови к сердцу – приподнять ноги пострадавшего.

- Для сохранения жизни головного мозга – приложить холод к голове.

- Для удаления воздуха из желудка – повернуть пострадавшего на живот и надавить кулаками ниже пупка.

8. Организовать действия партнеров. Первый спасатель проводит массаж сердца, отдает команду “Вдох!” и контролирует эффективность вдоха по подъему грудной клетки. Второй спасатель проводит искусственное дыхание, контролирует реакцию зрачков, пульс на сонной артерии и информирует партнеров о состоянии пострадавшего: “Есть реакция зрачков! Нет пульса! Есть пульс!” и т.п.

Третий приподнимает ноги пострадавшего для лучшего притока крови к сердцу и готовится к смене партнера, выполняющего непрямой массаж сердца.

Нельзя располагать спасателей друг напротив друга.

Особенности реанимации в ограниченном пространстве

1. Нанести удар кулаком по грудине. Удар можно наносить в положении пострадавшего “сидя” и “лежа”.

2. Уложить пострадавшего на спину. Комплекс реанимации можно проводить только в положении пострадавшего “лежа на спине” на ровной жесткой поверхности.
