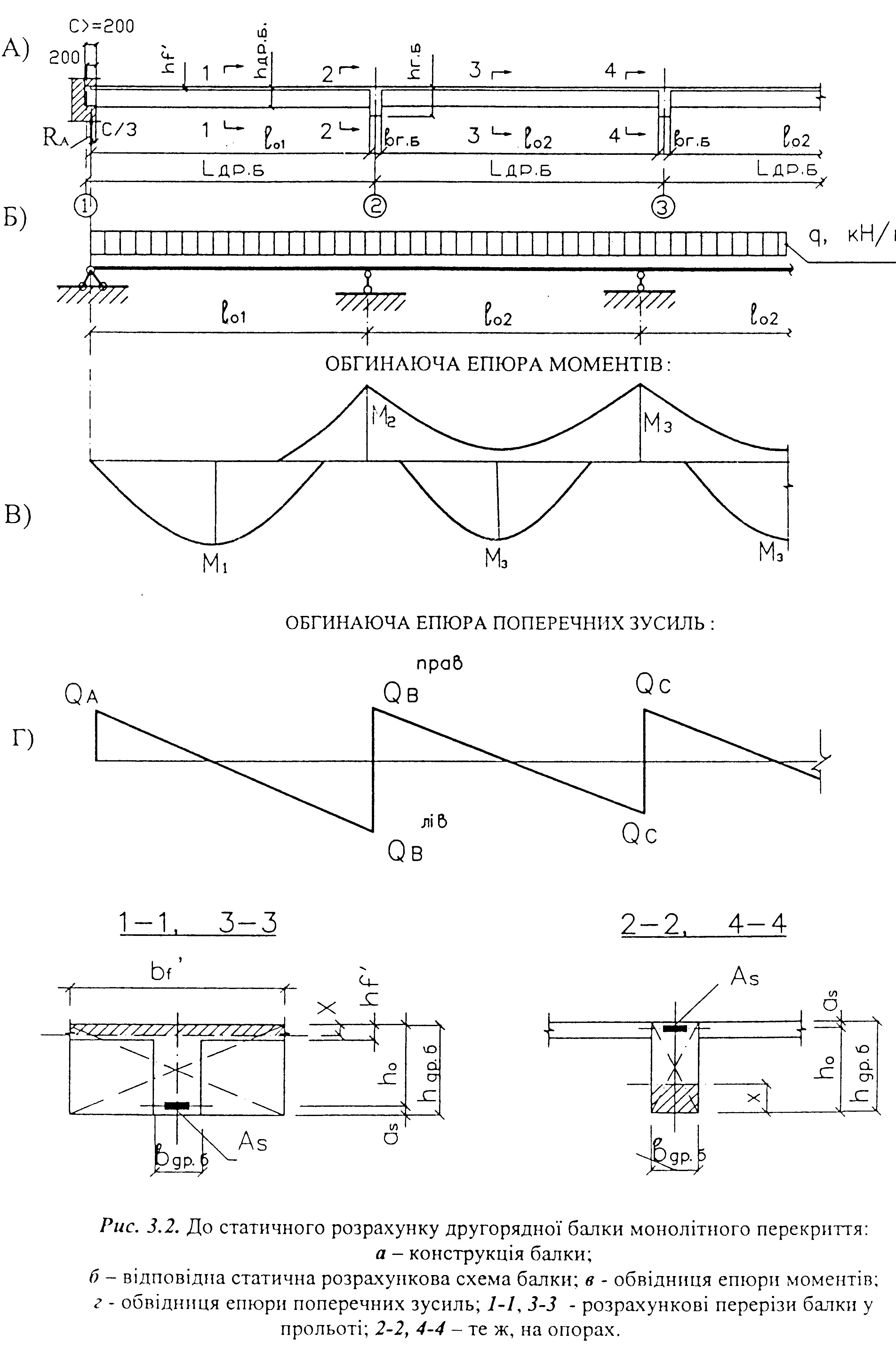

3.2.5. Перевірка прийнятих розмірів перерізу другорядної балки за розрахунковими зусиллями м та q.

кН / м

№

з/п

Алгоритм

Пояснення, довідки

1

2

3

1

Перевірка висоти за відємним момен­том:

Для другорядної балки М₂ приймати за п. 3.2.3.

Для збірного ригеля приймати М₂ = М_в^гр..

= b_др.б – для другорядної балки;

= b_риг. – для збірного ригеля.

22

Перевірка висоти за додатним момен­том:

M_max – максимальний момент за додатним значенням для відповідної конструкції.

В₀ – за табл. [2, табл.ІІІ.1] відповідно прийнятому значенню (тоб­то спочатку треба прийняти  у означених межах).

= для другорядної балки (за п.1. табл. 3.3.)

= b_риг – для ригеля.

3

Прийняти розмір висоти перерізу за умови:

h h_о^потр. + а_s

Тут h_о^потр приймати більшим за пп. 2, 3.

Остаточне значення h прийняти кратним 50 мм (за вимог уніфікації).

Навести ескіз перерізу з його остаточними розмірами.

4

Робоча висота балки, яку треба приймати для подальших розрахунків, має бути:

Тут h приймати за п. 3 таблиці.

приймати (30 60)мм.

5

Перевірити умову міцності похилого перерізу за поперечним зусиллям:

Коли умова виконується, то розміри перерізу балки вважають достатніми і остаточними.

максимальне зусилля у поперечному перерізі балки; див. [1, п. 3.30].

Коли умова не виконується, потрібно змінити розміри балки b  h таким чином, щоб вона виконувалася.

Після цього розміри балки вважаються остаточними.

№ з/п

Алгоритм

Пояснення, довідки

1

Визначити значення ширини полиці таврового перерізу другорядної бал­­-

Див. [1, п. 3.16].

При розрахунку ригеля збірного перекриття п.1 пропустити.

1

2

3

ки за умови Норм:

Тут S – крок другорядних балок за планом перекриття.

2

за значенням В₀ з [2, табл.ІІІ.1] знай­ти відповідні значення коефіцієнтів  та .

При розрахунку прольотних перерізів другорядної балки потрібно приймати = b_f^’, для опорних перерізів = b_др.б..

Для ригеля приймати = b_риг..

3

Знайти висоту стиснутого бетону та перевірити положення границі стиснутої зони у перерізі, тобто порівняти х з товщиною полиці у перерізі h_f^:

якщо , нейтральна вісь про­ходе в полиці (рис.3.5-а), і переріз розраховують як прямокутний за розмірами ;

Пункт 3 виконувати лише для прольотних перерізів другорядної балки.

Для опорних перерізів другорядної балки та ригеля п. 3 пропустити.

якщо , то нейтральна вісь перетинає ребро тавра. Цей випадок тут не розглядається.

4

Перевірка умови .

обчислювати за [1, формула (25)].

При розрахунку _R звернути увагу:

 для ригеля та другорядної балки приймати _sp = 0;

 для збірної попередньо напруженої плити:

величину _sp приймати за вимогами Норм [1, ф. (1)]; величину _sp  за умовою [1, ф. (70)].

5

Розрахувати потрібну площу робочої арматури А_S:

Коефіцієнт див. п. 2 алгоритму.

за [1, формула (27)].

Для ригеля та другорядної балки приймати _s6.

Для попередньо напруженої плити записувати площу арматури як A_s = A_sp.

6

За сортаментом [2, прил.VI] прий­няти необхідну кількість арматури так, щоб виконувалась умова:

,

Потрібно приймати арматуру за умов:

 для другорядної балки та ригеля: (12 32)мм; при цьому бажано по 3 4 стержня для кожного перерізу. При великих навантаженнях на перекритті приймати до шести стержнів у перерізі балки (ригеля);

2

3

де A_s^ФАКТ  фактична площа для прийнятої арматури за сортаментом.

 для збірної попередньо напруженої плити:

кількість стержнів (12 32)мм [або дротів (3 8)мм] приймати такою, щоб було можливо розташувати їх рівномірно у пе­ре­різі плити.

При цьому відстань між окремими стержнями (дротами) у перерізі порож­нистої плити не може перевищувати 400мм [1, п. 5.20]. Це вимагає розташовувати поз­довжню арматуру у порожнистій плиті не рідше, ніж через одне ребро.

7

Перевірити відсоток армування

.

Оптимальне значення для балок становить = ( 12 )%, для плит = (0.30.8)%.

Якщо відрізняється, потрібно змінити роз­мі­ри перерізу балки та повторити обчислювання.

A_b  площа бетону перерізу з урахуванням робочої висоти перерізу h_o.

8

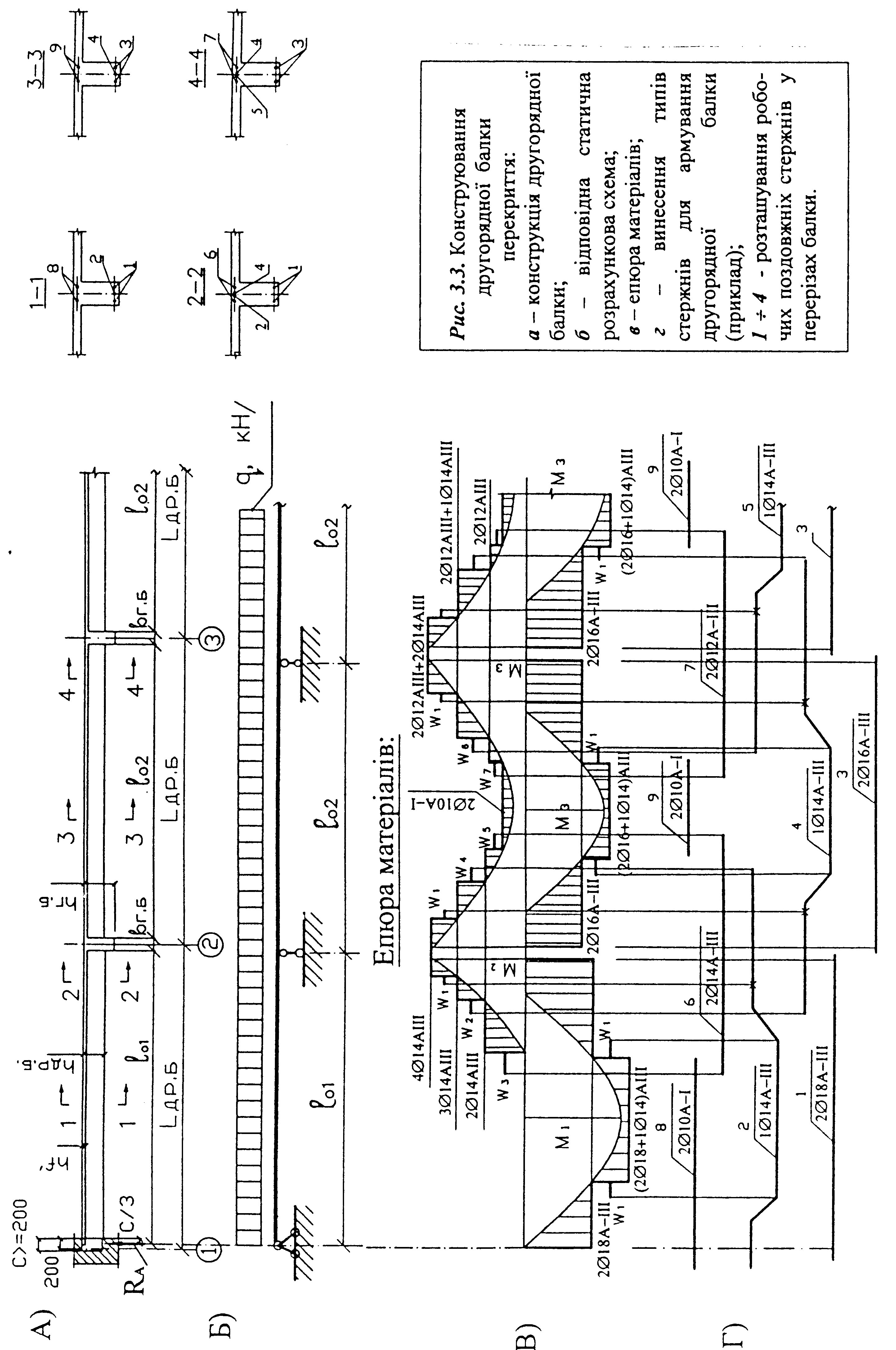

Навести ескіз армування перерізу, вказавши у ньому місце розташу­вання прийнятих стержнів та підпи­савши їх діаметри.
