3.2.8. Конструирование второстепенной балки.
Выполняется с помощью эпюры материалов (эпюры арматуры).
Цель построения эпюры материалов – найти места, в которых можно оборвать или отогнуть часть расчетной арматуры в соответствии с эпюрой внешних моментов для более экономного использования стали.
Предварительно, до построения эпюры материалов, необходимо построить на миллиметровке огибающие эпюры внешних изгибающих моментов и поперечных сил для второстепенной балки (рис. 3.6). Для этого надо использовать таблицы, которые приведены в учебниках, например, [5, рис 6.91; табл. 6.29], или в методуказаниях [5]. Рекомендуется использовать лист формата А3 и масштаб для линейных размеров балки 1:50.
Методика построения эпюры материалов приведена в разделе 4.2 методуказаний, и является стандартной для линейных элементов.
Более подробно методика расчетов и построения эпюры материалов для балок рассмотрена в специальных методических указаниях [5], разработанных кафедрой и рекомендованных к использованию студентами.
Для второстепенной балки эпюра материалов имеет вид, приведенный на рис. 3.6-б.

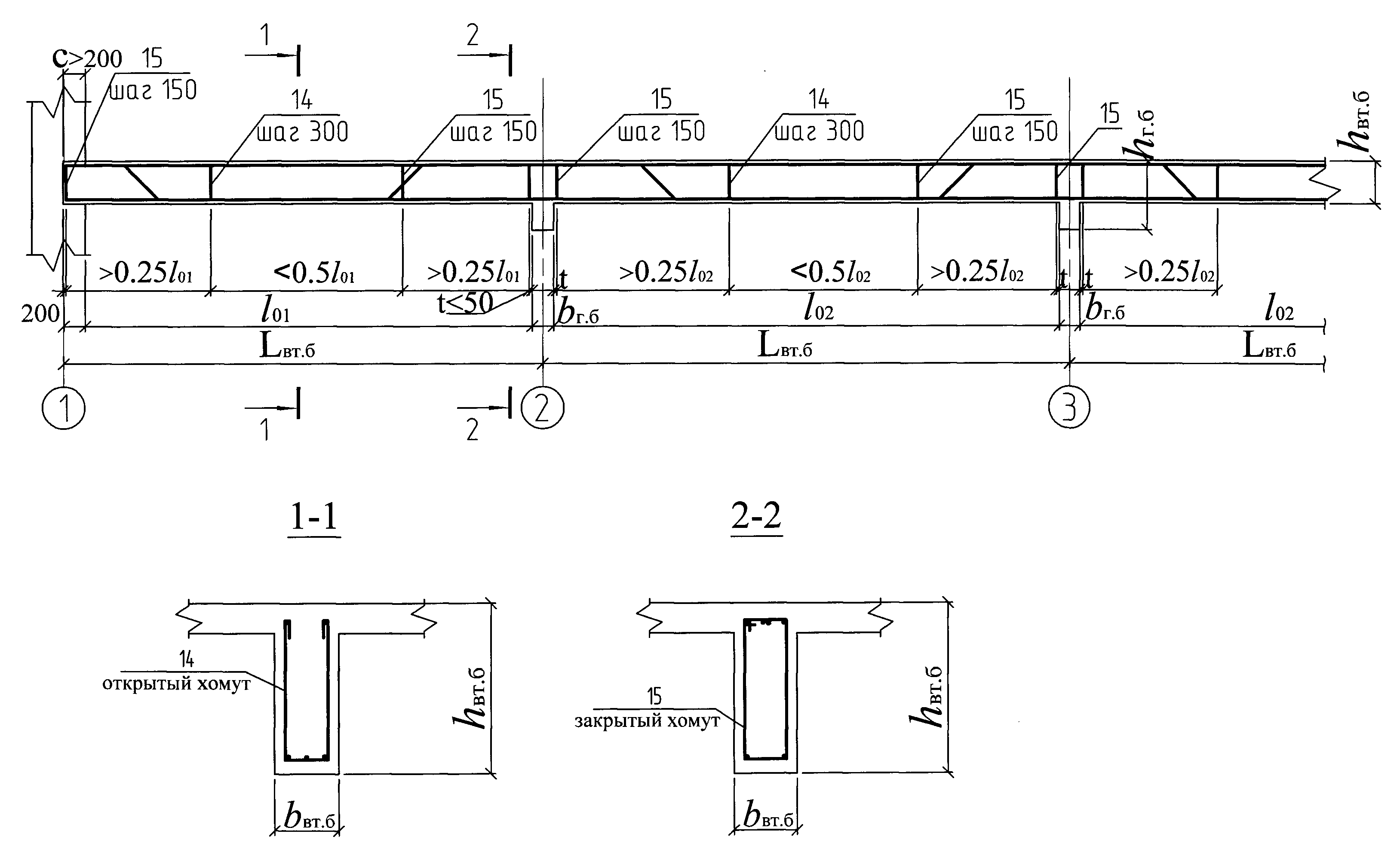

Рис. 3.5. Схема расположения поперечной арматуры по длине второстепенной балки:
«открытый хомут» - устанавливается в местах расположения не более двух продольных стержней в верхней зоне балки;
«закрытый хомут» - предназначен для крепления к нему промежуточных стержней продольной арматуры, расположенных в верхней зоне балки, и устанавливается в местах, в которых в верхней зоне балки расположено более двух стержней.
а)
б)
в)
г)

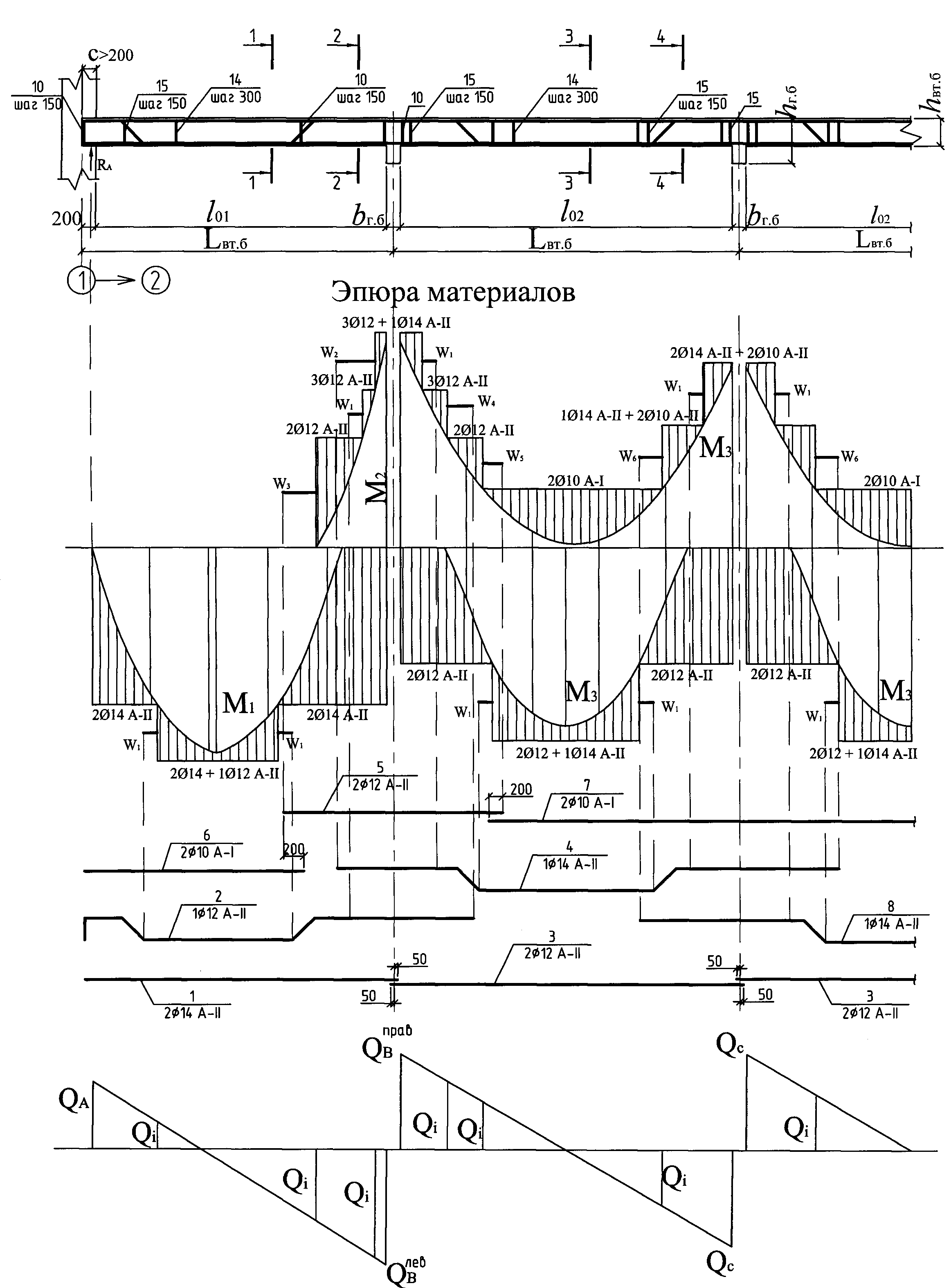

Рис. 3.6. Конструирование второстепенной балки монолитного ребристого перекрытия:
а – конструкция второстепенной балки, б – эпюра материалов, в – выноска типов, стержней для армирования балки (пример), г – эпюра поперечных сил.

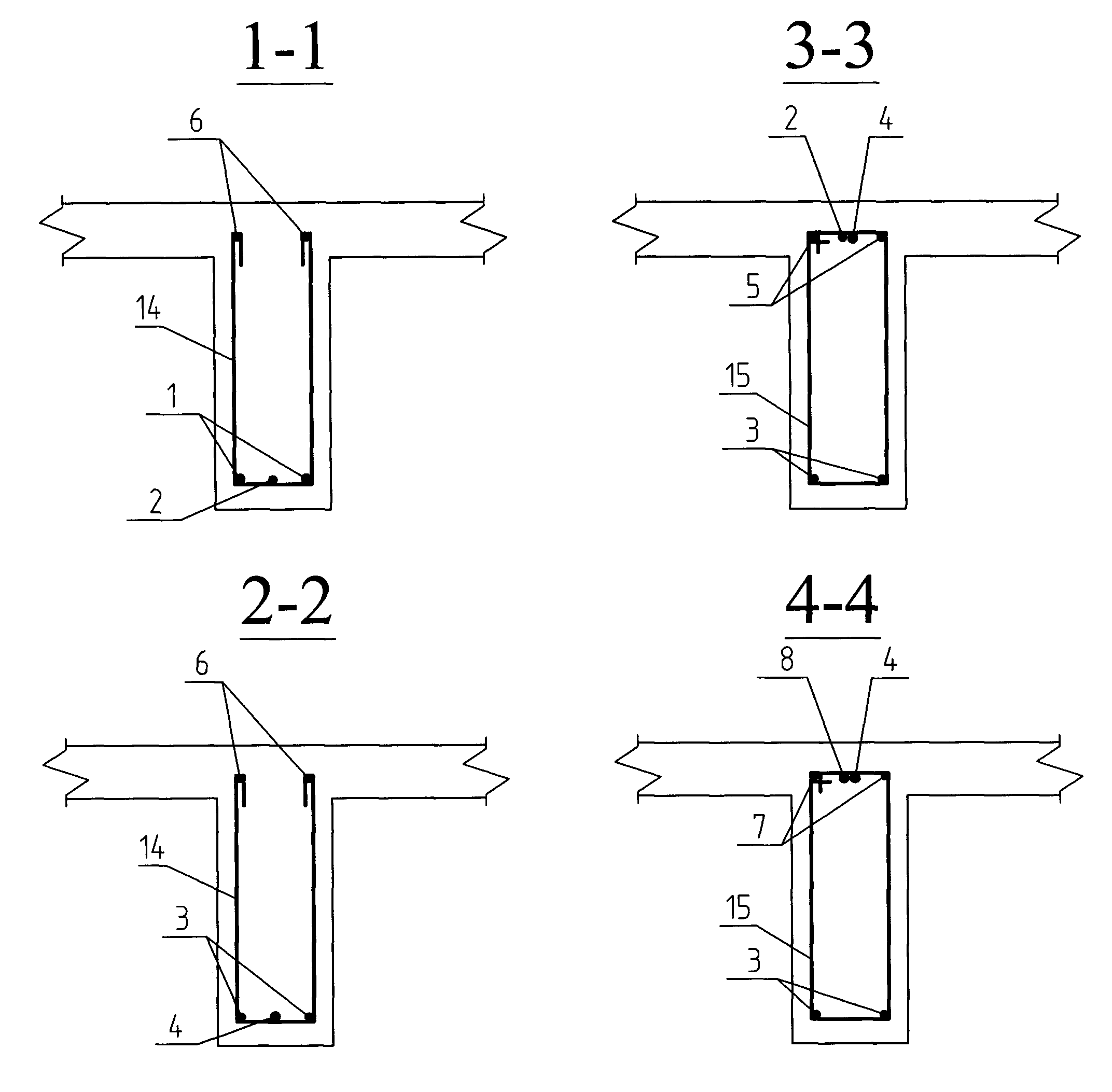

Рис. 3.7. Схема расположения продольных стержней арматуры в сечениях второстепенной балки.
Примечание: сечения (1-1)(4-4) по длине балки обозначены на рис. 3.6.
4. Проектирование конструктивных элементов сборного балочного перекрытия
4.1. Расчет и конструирование плиты перекрытия
4.1.1. Выбор материалов для плиты
Проектный класс бетона для плиты следует принимать с учетом требований Норм [1, табл. 8] в зависимости от класса напрягаемой арматуры (последний приведен в задании на курсовой проект).
Для армирования полки плиты применяется типовая рулонная сетка в соответствии с ГОСТ 8478 из проволоки класса Вр- 3, 4, 5 мм или стержневой арматуры класса А-, если диаметр арматуры составляет более чем 6 мм (последний вариант может возникнуть в процессе расчета при значительной нагрузке на перекрытии).
Ребра плиты (ребристой, а также многопустотной) армируют плоскими сварными каркасами из стали классов А-, Вр- и т.д. (см. каркасы Кр-1 на рис. 4.3).
Примечание. Следует обратить внимание на то, что в преднапряженных плитах продольные стержни в этих каркасах выполняют лишь монтажную функцию, то есть являются конструктивной арматурой, а поперечные стержни в каркасах Кр-1 - расчетные, то есть рабочие.
Для принятых материалов следует выписать их расчетные характеристики для пер-
вой группы предельных состояний из соответствующих таблиц Норм [1]:
- для принятого класса бетона выписать расчетные сопротивления по прочности на сжатие Rb, и на растяжение Rbt, коэффициент условий работы бетона b2 [1, табл.3.15]; используемые в расчетах значения Rb и Rbt должны быть умножены на коэффициент b2, аналогично тому, как это делалось в монолитном варианте;
- для напрягаемой арматуры - расчетное сопротивление Rs для расчета по первой группе предельных состояний и Rs,ser для расчетов по второй группе предельных состояний;
- для поперечной арматуры класса А- (либо Вр- )- расчетное сопротивление растяжению поперечных стержней Rsw [1, табл. 22];
- для проволоки класса Вр-, из которой изготовляется сетка, укладываемая в полке плиты, расчетное сопротивление Rs [1, табл. 23].
