2.2. Компоновка конструктивной схемы сборного балочного перекрытия

Сборное балочное перекрытие состоит из ригелей, которые опираются на колонны или несущие стены здания, и плит перекрытия заводского изготовления, которые опираются на ригели. При этом ригели могут располагаться как в продольном, так и в поперечном направлении здания.

«Сетка» колонн в гражданских многоэтажных зданиях кратна модулю 0.4 м (то есть составляет 2.6  6.8 м), а в промышленных – 3 м (т.е. равняется 6  12 м). При выполнении курсового проекта допускается не придерживаться последних рекомендаций относительно сетки колонн.

Количество пролетов ригеля может составлять от 23 до 56 в зависимости от принятого их расположения (вдоль или поперек здания). На рис. 2.1 приведена конструктивная схема перекрытия с ригелями в поперечном направлении здания в плане.

Типы поперечных сечений элементов перекрытия и их размеры в курсовом проекте должны быть приняты унифицированными согласно стандартам в строительстве.

А

Б

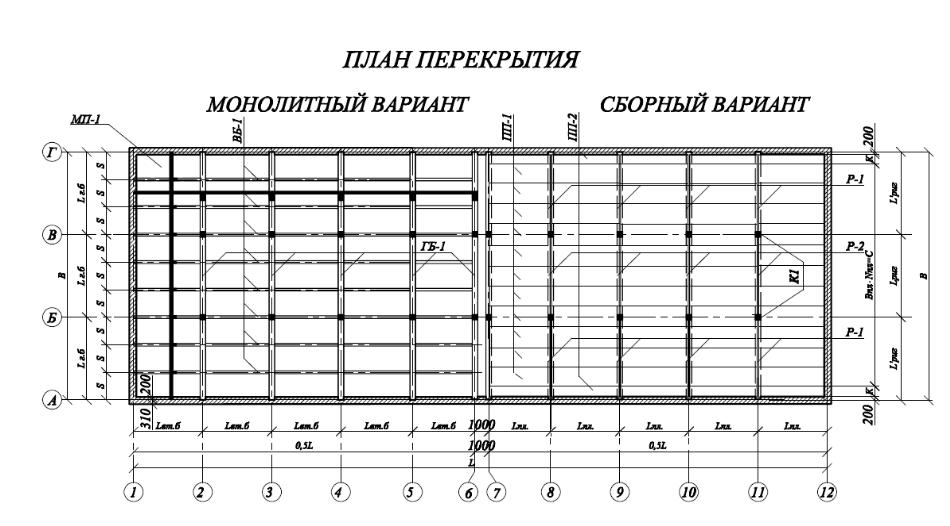

Рис. 2.1. Конструктивная схема балочного перекрытия (слева – монолитный вариант перекрытия, справа – сборный).

S – шаг второстепенных балок (равен пролету плиты);

L_в.б , L_г.б –длина второстепенных и главных балок, соответственно;

ВБ-1, ГБ-1 – второстепенные и главные балки монолитного перекрытия, соответственно;

ПП-1, ПП-2 – сборные плиты перекрытия; Р-1, Р-2 – сборные ригели перекрытия; К-1 – колонны;

МП-1 – монолитная плита, размерами на температурный блок здания; В_пл, К, N_пл – соответственно, ширина основной сборной плиты перекрытия ПП-1, доборной плиты ПП-2 и количество плит на участке длиной С.

А, Б - соответственно, поперечный и продольный разрезы перекрытия, совмещенные с планом.

При выборе типа плиты перекрытия следует руководствоваться следующими требованиями:

• при характеристическом значении полезной нагрузки на перекрытии p_n ≤ 5 КПа (значение нагрузки приведено в задании на курсовой проект), следует использовать многопустотную плиту с высотой сечения h=220 мм с круглыми, овальными и другими эффективными формами пустот (рис. 4.1);

• при p_n > 5 КПа использовать ребристые плиты перекрытия, высоту сечения которых при наличии напрягаемой арматуры следует принимать в пределах h  (1/201/30)L (где L - длина плиты). При этом следует назначать стандартные значения высоты, то есть h =250, 300, 350, 400 мм (рис. 4.1).

При назначении ширины плиты желательно принимать такую, которая бы обеспечивала минимальное количество типоразмеров плит в перекрытии (то есть один ÷ два типа) в соответствии с требованиями технологичности монтажа перекрытия. В курсовом проекте координационный размер ширины плиты должен быть кратным модулю 10 мм.

Поперечное сечение ригеля может быть принято прямоугольным. Размеры сечения принимать с учетом рекомендаций: высота сечения h=(1/101/12)L_риг, где L_риг - длина ригеля; ширина сечения b=(0.330.5)h, и требований унификации, то есть кратными 50 мм при значении размера до 500 мм, и кратными 100 мм при больших размерах поперечного сечения.

Размер сечения колонны также предварительно назначается при компоновке перекрытия в пределах 300300, 350350, 400400, 450450 мм в зависимости от заданной нагрузки на перекрытие.

Следует иметь в виду, что все рекомендованные здесь размеры сечений конструкций являются предварительными, и необходимы лишь для учета веса элементов перекрытия в расчетах. Окончательные размеры поперечных сечений назначаются лишь по результатам расчетов, то есть предварительные размеры не всегда окончательны.

К выполнению последующих разделов проекта следует переходить лишь после согласования компоновки перекрытия с руководителем проекта.
