4.1.8. Расчет монтажной петли для плиты перекрытия

Расчет следует выполнять с учетом нагрузок, которые действуют во время транспортировки и монтажа плиты. Этой нагрузкой является ее вес, который в расчетах должен быть учтен с коэффициентом динамичности _d = 1,5. Тогда расчетный вес плиты для расчета петли составляет: G=_d g_n4∙B∙L,

где g_n4  нормативный вес 1м² плиты (КПа) по табл. 3.1;

B, L  конструктивные размеры плиты (м).

При расчете вес плиты распределяют на три монтажных петли (потому что возможен именно такой вариант строповки плиты при ее монтаже), то есть на одну петлю передается усилие: N = G/3.

Требуемую площадь сечения петли следует определять как для центрально растянутого элемента, то есть как A_s^треб  N / R_s, где R_s  расчетное сопротивление стали класса A-I по [1].

Примечание. Для изготовления монтажных петель Нормы рекомендуют использовать только сталь класса A-I, которая имеет наибольший запас пластических деформаций.

По значению A_s из сортамента назначают диаметр петли d  6÷8мм.

4.1.9. Расчет передаточной прочности бетона Rbp и начального контролируемого напряжения con для преднапряженной плиты

Значение R_bp и _con являются технологическими параметрами, которые используются при проектировании преднапряженной железобетонной конструкции.

Передаточную прочность бетона R_bp следует назначать по требованиям Норм [1, п. 2.6] в зависимости от класса напрягаемой арматуры. В пояснительной записке следует привести указанные требования и результаты расчетов по ним.

Значение _con назначается с учетом требований Норм [1, п. 1.24] по формуле:

_con = _sp – ₃ ,

где: _sp – значение предварительного напряжения в напрягаемой арматуре согласно п.1.23 Норм [1], которое было принято в расчете табл. 3.4 (п. 4) “Указаний”;

₃ – потери предварительного напряжения в арматуре от деформаций анкеров, расположенных в натяжных устройствах [1, п. 1.25, табл.5] для способа натяжения арматуры на упоры.

В пояснительной записке должны быть приведены принятые значения R_bp и _con в соответствии с требованиями Норм [1]; на чертеже они должны быть записаны в виде примечаний как указания к производству работ по изготовлению плиты.

4.2. Проектирование неразрезного ригеля перекрытия

4.2.1. Расчетные пролеты и расчетная схема ригеля

В курсовом проекте следует запроектировать неразрезной двух- или трехпролетный ригель, в зависимости от ширины здания, с пролетами 6 ÷ 7.5м.

Статическая расчетная схема ригеля приведена на рис. 5.1.

Расчетный пролет l_o1 в крайнем пролете равен расстоянию от оси крайней колонны до места приложения равнодействующей опорной реакции ригеля R_A на стене, то есть:

l_o1 = l₁  а + 0,33C;

где: l₁ – координационное значение крайнего пролета ригеля (рис. 4.5);

C  200мм – длина опирания ригеля на стену; а - привязка оси в стене.

В среднем пролете расчетный пролет l_о2 = l₂, где l₂ – координационное значение среднего пролета (рис. 4.5).

Для двухпролетного ригеля l_о1 = l_о2 = l₁  а + 0,33C.

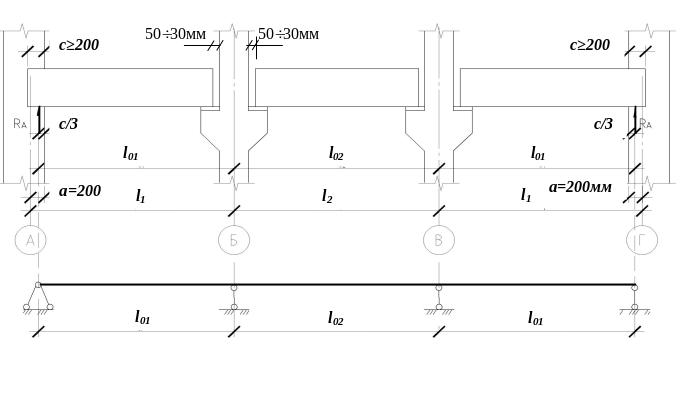

Рис. 4.5. К выбору статической расчетной схемы ригеля перекрытия.

4.2.2. Расчет нагрузки на ригель

Полная нагрузка на ригель «q» состоит из постоянной и временной частей, то есть составляет: q = g + p, кН/м.

При этом нагрузка на ригель передается с участка перекрытия, ширина которого равняется шагу ригелей L_пл (рис. 2.1).

Равномерно распределенная нагрузка, которая передается на 1 пог. м ригеля, вычисляется как :

- расчетная полная нагрузка:

q = q₁∙L_пл + γ_g∙b ·h ·ρ_жб, кН/пог.м;

- расчетная временная часть нагрузки :

p = γ_f∙ ·p_n∙ L_пл , кН/пог.м;

- расчетная постоянная часть нагрузки :

g = q – p, кН/пог.м

где: q₁ – полная расчетная нагрузка (кН/м²) на 1 м² плиты перекрытия по табл. 3.1 методуказаний;

p_n – нормативное (характеристическое) значение полезной нагрузки на 1 м² перекрытия (по заданию);

γ_g, γ_f – коэффициенты надежности по нагрузке (γ_g = 1.1; γ_f = 1.2);

ρ_жб – плотность железобетона (γ_жб = 25 кН/м³);

b, h – размеры сечения ригеля (м), принятые при компоновке перекрытия в п. 2 методуказаний.
