4.3. Проектування стику нерозрізного ригеля на колоні

№

з/п

Алгоритм

Пояснення, довідки

1

2

3

1

Розрахункове розтягувальне зусилля, яке сприймають стикові стержні, дорів­нює:

.

Тут Z – плече внутрішньої пари зусиль у стику (рис. 4.9-Б).

Завдяки тому, що діаметр стикових стер­жнів на цьому етапі розрахунку ще невідомий, значення Z тут може бути ви­значено приблизно як:

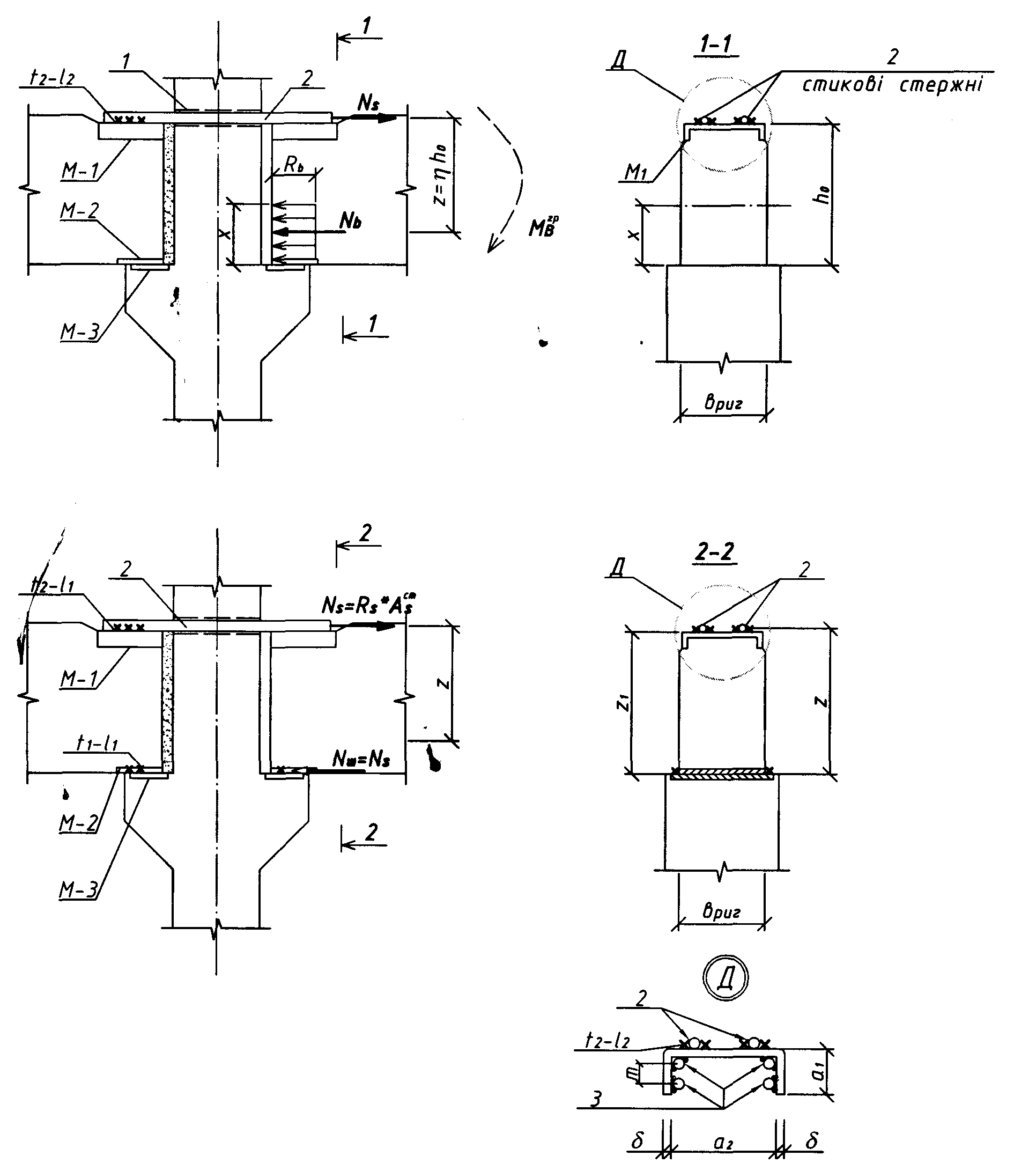

Рис. 4.9. До розрахунку стику ригелів на колоні:

А - обетонованого; Б - необетонованого;

М-1 , М-2 , М-3 - закладні деталі ригеля та колони;

1 – отвори у колоні, утворені закладними трубками;

2 – стикові стержні ригеля;

3 – верхня робоча арматура ригеля, до якої приварена закладна деталь М-3;

“l – t ” – відповідно, довжина та катет монтажних зварових швів, які зазначені як ххх.

2

3

,

де - висота ригеля на опорі (рис. 4.9), яка підраховується як відстань від ниж­ньої грані ригеля до верху закладної пла­тівки на опорі (при цьому товщина ос­танньої попередньо може прийнята 10

12мм).

2

Потрібна площа поперечного перерізу сти­кових стержнів за умови міцності центро­во розтягнутих елементів:

=

- розрахунковий опір сталі, що прий­ня­та для стикових стержнів. Приймати клас сталі не нижче класу поз­довжньої арматури ригеля, або на ступінь вище, тобто клас A-III або A-IV.

За сортаментом за значенням прийняти

2 3 стержні 1232мм.

3

Розрахунок загальної довжини верхніх зва­рових швів , які прикріплюють стикові стержні до закладної деталі М-1 ригеля:

Тут - площа прийнятих у п. 2 стико­вих стержнів;

R_wf = 2∙10⁵ КПа – розрахунковий опір зва­рових швів; t₂ – катет зварового шва, який має бути попередньо прийнятий за умови

– діаметр стикового стержня;

1,3– коеф. надійності.

4

Розрахунок потрібної довжини зварового шва, який накладається з кожної сторони кожного стикового стержня:

+ 0.01, (м).

n – кількість стикових стержнів, прийня­тих у п. 2;

0.01м – добавка на ″непровар″ на початку та наприкінці шва.

5

Визначення потрібної площі попереч­­ного перерізу верхньої закладної деталі М-1 ри­­геля за умови рівноміцності її зі стикови­ми стержнями:

A_s^з.д = R_s A_s^факт / R_y

R_y = 2,25∙10⁵ кН/м² – розрахунковий опір сталі Ст-3, з якої виготовлена закладна деталь.

6

За значенням A_s^з.д призначити розміри пере­різу пластини деталі М-1 як для центрово розтягнутого елемента:

Приймати δ_пл ≥ 10мм.

1

2

3

δ_пл ≥ A_s^з.д ∕ (2a₁ + a₂).

Примітки (див. рис. 4.9):

1. Розмір а₁ пластини призначити виходя­чи з розміру "m" у каркасі ригеля, який був прийнятий при розрахунку поздовжнього армування на опорі.

2. Розмір а₂ слід прийняти за умови, щоб закладна деталь М-1 входила у опалубок з потрібними зазорами (по 57мм з кож­ного боку).

7

Визначення розрахункової довжини l₁ ниж­ніх зварових швів, які прикріплюють ригель до закладної деталі М-3 на консолі колони:

,

де .

Тут - коефіцієнт тертя (при терті мета­лу по металові приймати );

мінімальна поперечна сила на опорі В ригеля (див. статичний розраху­нок ригеля);

та конструктивні вимоги до довжини та катету швів ті ж самі, як у п.3 алгоритму.

8

Кінець розрахунку.
