5.6. Единые системы стандартизации

1 Расшифруйте следующие аббревиатуры межотраслевых систем стандартов:

ЕСКД - ________________________________________________________________

ЕСТД - ________________________________________________________________

СПКП - ______________________________________________________________

СИБИД - _____________________________________________________________

ГСИ - ________________________________________________________________

ССБТ - _______________________________________________________________

ЕСТПП - _____________________________________________________________

ССОП - ______________________________________________________________

2 Укажите соответствие между аббревиатурой и обозначением систем стандартов (соедините стрелками):

Аббревиатура		Обозначение
СПКП		ГОСТ 2.
ССБТ		ГОСТ 3.
ССОП		ГОСТ 4.
ЕСТПП		ГОСТ 12.
ЕСТД		ГОСТ 14.
ЕСКД		ГОСТ 17.

5.6.1 Единая система допусков и посадок

1 Дайте определение терминам и понятиям:

размер - _______________________________________________________________

________________________________________________________________________

________________________________________________________________________

номинальный размер - ____________________________________________________

________________________________________________________________________

________________________________________________________________________

действительный размер - __________________________________________________

________________________________________________________________________

________________________________________________________________________

предельные размеры - _____________________________________________________

________________________________________________________________________

________________________________________________________________________

вал - _____________________________________________________________________

________________________________________________________________________

отверстие - ______________________________________________________________

________________________________________________________________________

________________________________________________________________________

отклонение - _____________________________________________________________

________________________________________________________________________

________________________________________________________________________

действительное отклонение - ______________________________________________

________________________________________________________________________ предельное отклонение - __________________________________________________

________________________________________________________________________

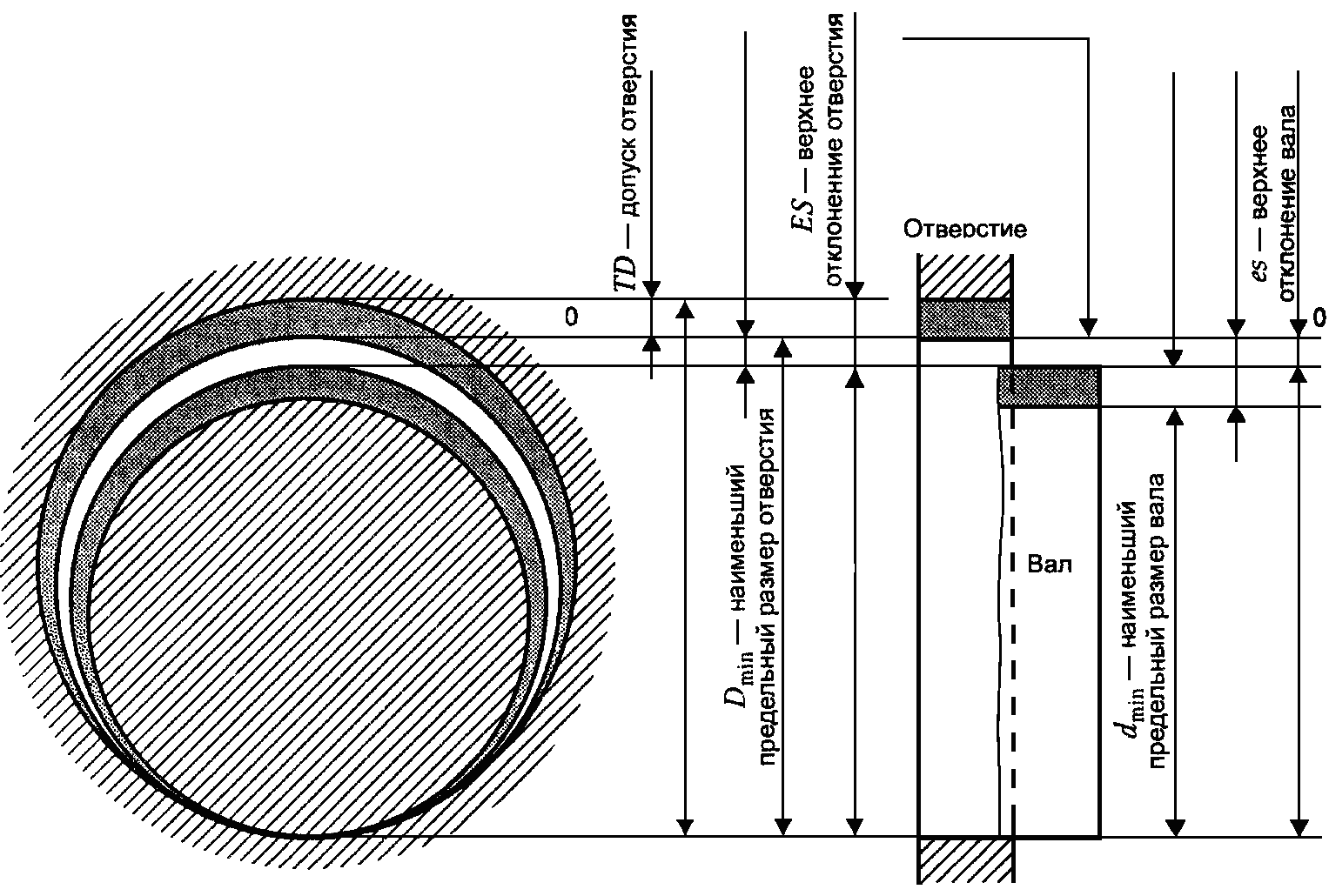

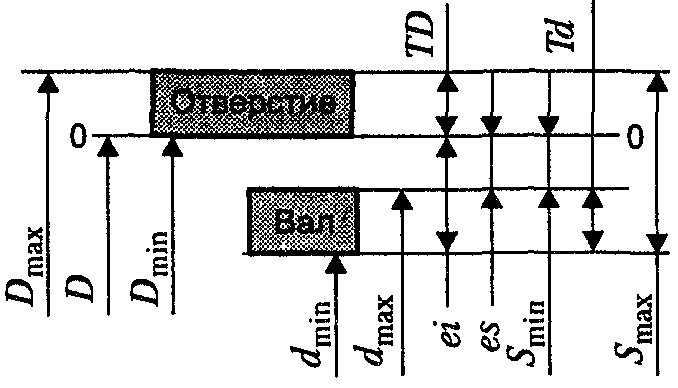

2 Заполните схему:

Поля допусков отверстия и вала при посадке с зазором

3 Определить предельные и средние отклонения es, ei, e_m для штифтов, у которых D = 24 мм, d_max = 24,010 мм и d_min = 23,989 мм.

Решение:

1) ____________________________________________

2) ____________________________________________

3) ____________________________________________

4 Вычислить допуск Td, по предельным размерам и отклонениям.

Дано: d_max = 17,010 мм; d_min = 16,989 мм; es = 10 мкм; ei = - 11 мкм.

Решение:

1) ____________________________________________

2) ____________________________________________

5 Дайте определение терминам и понятиям:

допуск посадки - _________________________________________________________

________________________________________________________________________

________________________________________________________________________

зазор S - ________________________________________________________________

________________________________________________________________________

натяг N - ________________________________________________________________

________________________________________________________________________

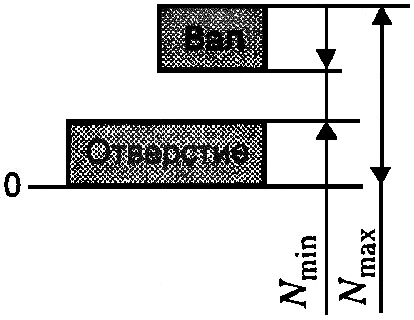

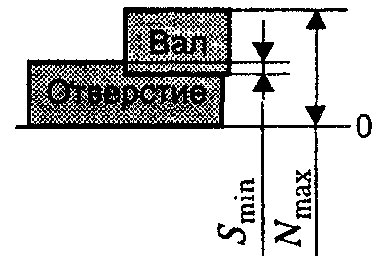

6 Укажите соответствие между схемой и полем допусков посадок (соедините стрелками):

Поле допусков посадок		Схема
с зазором
с натягом
переходной посадки
