Додаток и
Формули для визначення номінальної розрахункової товщини
стінки циліндричних обичайок
|
При базовому Dв, м |
При базовому Dн, м |
Номінальна розрахункова товщина стінки s' , м |
||
5,5 але 25 |
Для будь-яких матеріалів |
|
|
|
|
25 |
Для будь-яких матеріалів |
|
|
|
|
5,5 |
Для пластичних металевих матеріалів |
|
|
|
|
Р - розрахунковий тиск в апараті, МПа; д - припустима напруга на розтяг для матеріалу обичайки, МПа; Dн і Dв - зовнішній і внутрішній діаметр обичайки, м; - коефіцієнт товстостінності [1, стор. 425]; Ск- поправка до розрахункової товщини на корозію й ерозію матеріалу обичайки |
||
Додаток к
Значення коефіцієнта міцності ш зварних та паяних з'єднань у деталях
з металевих конструкційних матеріалів.
Вид з'єднання |
Матеріали що з'єднуються |
Застосування шва |
Тип шва |
Коефіцієнт міцності шва ш |
|
Сталь вуглецева низьколегована, легована, високолегована і двошарова |
|||||
Зварка |
Автоматична під шаром флюсу |
Сталь вуглецева низьколегована, легована, високолегована, і двошарова (у будь-якій композиції), однорідні кольорові метали і їхні сплави, а також мідь із латунню і бронзою. |
При можливості зварки з двох сторін; для обичаєк DB 500 мм |
Стиковий двосторонній |
1,0 |
При неможливості зварки с двох сторін; для обичаєк DB 500 мм |
Стиковий односторонній |
0,8 |
|||
Ручна електродугова |
При можливості зварки з двох сторін; для обичаєк DB 700 мм |
Стиковий двосторонній |
0,95 |
||
При неможливості зварки с двох сторін, якщо можливо застосування підкладки, для обичаєк будь якого DB |
Стиковий односторонній з прокладкою |
0,9 |
|||
При неможливості зварки с двох сторін і застосування підкладки, для обичаєк DB 650мм |
Стиковий односторонній |
0,7 |
|||
Додаток л

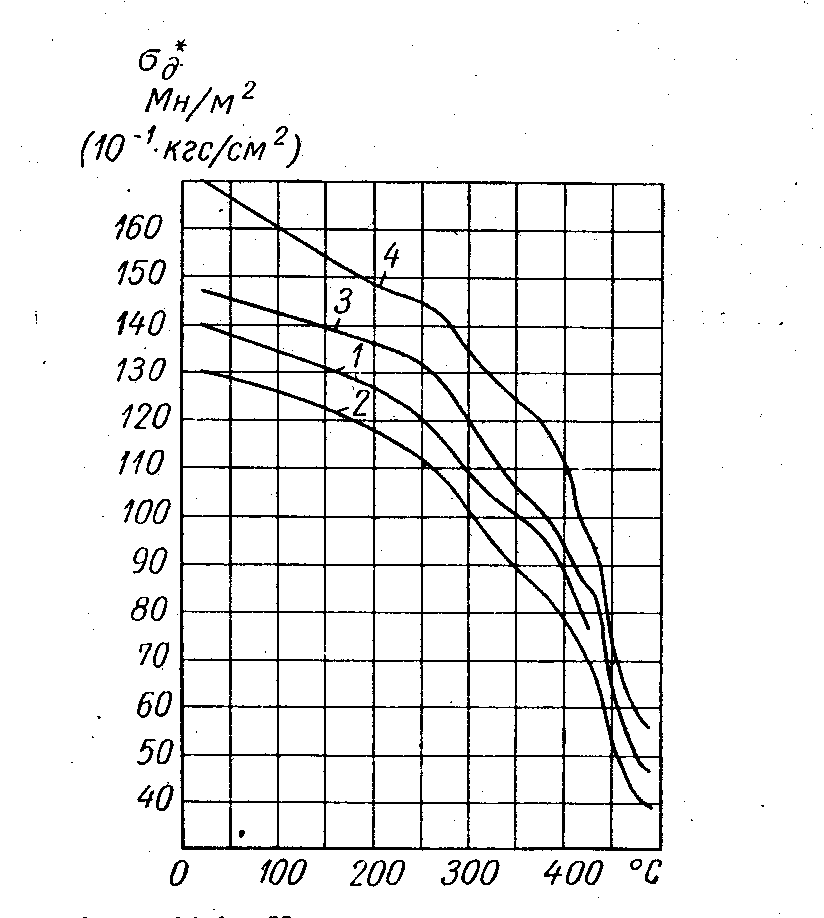

Номінальні припустимі напруги для найбільш поширених марок сталей
1 – Ст.3
2 – Ст.10
3
– Ст.20 та
Ст.20К
4 – 09Г2С и 16ГС
.
