Огбоу спо «Белгородский индустриальный колледж» Методические рекомендации к выполнению практических работ по дисциплине «Цифроваясхемотехника»

Разработал (а) преподаватель / Феоктистова В.Н./

Рассмотрены на заседании цикловой комиссии

Протокол № от « » 2013 г.

Председатель цикловой комиссии / Касторных Л.М./

20__

Перечень практических работ

Взаимный перевод чисел
Арифметические действия в двоичной системе счисления
Минимизация логических функций методом Квайна.
Минимизация логических функций методом карт Карно (диаграмм Вейча)
Микросхемы транзисторно-транзисторной логики (ТТЛ).
Микросхемы на КМОП (КМДП) – транзисторах
Микросхемы эмиттерно–связанной логики (ЭСЛ).
Микросхемное исполнение шифраторов и дешифраторов.
Микросхемное исполнение мультиплексоров и демультиплексоров
Микросхемное исполнение регистров
Микросхемное исполнение счетчиков
Организация модулей ЗУ
Программирование последовательных участков алгоритма в машинных кодах и на языке ассемблера
Программирование разветвляющихся участков алгоритма в машинных кодах и на языке ассемблера
Программирование циклических участков алгоритма в машинных кодах и на языке ассемблера
Организация взаимодействия МП с внешними устройствами и памятью
Интерфейсные интегральные схемы обмена информацией в параллельной форме
Интерфейсные интегральные схемы обмена информацией по запросам прерываний
Контроллеры прямого доступа к памяти

Практическая работа № 1

Тема: Взаимный перевод чисел

Цель работы: Научиться переводить числа в различные системы счисления

Задание.

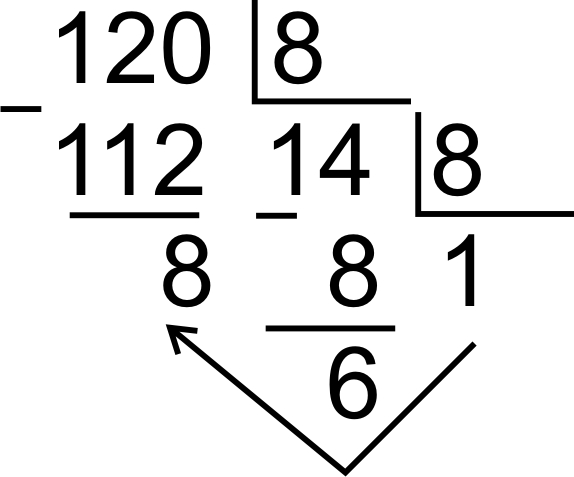

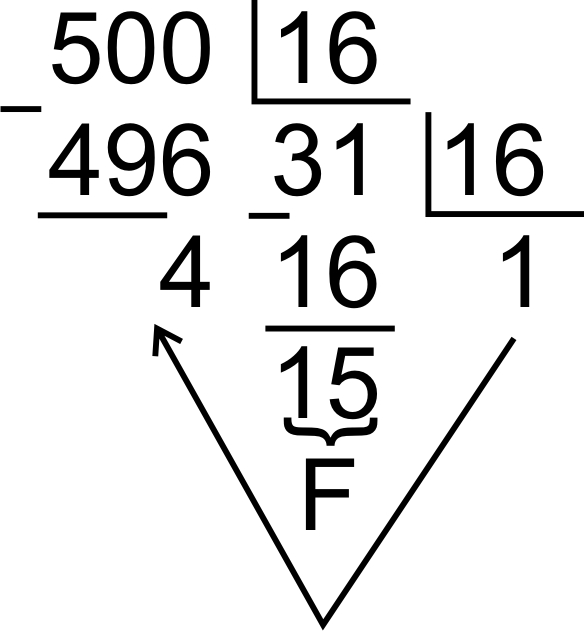

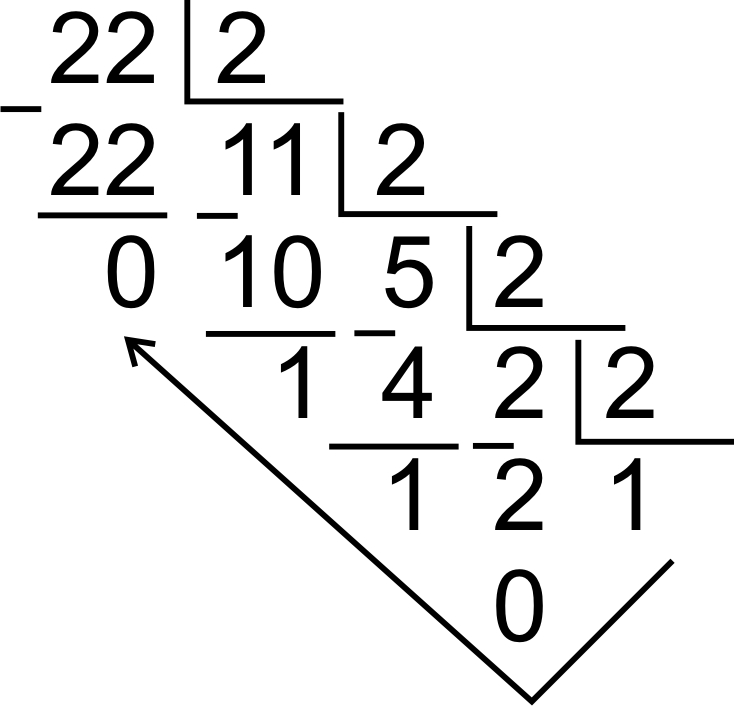

1. Выполнить перевод чисел в различные системы счисления

№ варианта	Задание 1	Задание 2	Задание 3	Задание 4
1	110011010₂ 10, 8, 16	516₈ 10,2	3А9₁₆ 10,2	346₁₀ 2, 8, 16
2	101110111₂ 10, 8, 16	421₈ 10,2	2В8₁₆ 10,2	372₁₀ 2, 8, 16
3	110101111₂ 10, 8, 16	134₈ 10,2	3С0₁₆ 10,2	209₁₀ 2, 8, 16
4	111110100₂ 10, 8, 16	126₈ 10,2	4А2₁₆ 10,2	221₁₀ 2, 8, 16
5	10010111₂ 10, 8, 16	216₈ 10,2	2АЕ₁₆ 10,2	683₁₀ 2, 8, 16
6	101011001₂ 10, 8, 16	713₈ 10,2	В6А₁₆ 10,2	286₁₀ 2, 8, 16
7	100011010₂ 10, 8, 16	231₈ 10,2	А36₁₆ 10,2	483₁₀ 2, 8, 16
8	110010011₂ 10, 8, 16	214₈ 10,2	В40₁₆ 10,2	500₁₀ 2, 8, 16
9	111011010₂ 10, 8, 16	217₈ 10,2	АС0₁₆ 10,2	432₁₀ 2, 8, 16
10	110011010₂ 10, 8, 16	230₈ 10,2	B30₁₆ 10,2	501₁₀ 2, 8, 16
11	101110011₂ 10, 8, 16	240₈ 10,2	F80₁₆ 10,2	285₁₀ 2, 8, 16
12	101011000₂ 10, 8, 16	243₈ 10,2	1A3₁₆ 10,2	307₁₀ 2, 8, 16
13	101000011₂ 10, 8, 16	256₈ 10,2	1B6₁₆ 10,2	410₁₀ 2, 8, 16
14	101011010₂ 10, 8, 16	250₈ 10,2	2C8₁₆ 10,2	423₁₀ 2, 8, 16
15	100011010₂ 10, 8, 16	324₈ 10,2	10F₁₆ 10,2	461₁₀ 2, 8, 16
16	100111001₂ 10, 8, 16	217₈ 10,2	12E₁₆ 10,2	362₁₀ 2, 8, 16
17	11110001₂ 10, 8, 16	167₈ 10,2	24C₁₆ 10,2	370₁₀ 2, 8, 16
18	100011110₂ 10, 8, 16	176₈ 10,2	10F₁₆ 10,2	381₁₀ 2, 8, 16
19	100001011₂ 10, 8, 16	102₈ 10,2	71A₁₆ 10,2	295₁₀ 2, 8, 16
20	101111110₂ 10, 8, 16	103₈ 10,2	1A0₁₆ 10,2	305₁₀ 2, 8, 16
21	111010011₂ 10, 8, 16	160₈ 10,2	1AB₁₆ 10,2	310₁₀ 2, 8, 16
22	110000100₂ 10, 8, 16	170₈ 10,2	2AC₁₆ 10,2	368₁₀ 2, 8, 16
23	101100111₂ 10, 8, 16	127₈ 10,2	1AF₁₆ 10,2	460₁₀ 2, 8, 16
24	100111100₂ 10, 8, 16	213₈ 10,2	29C₁₆ 10,2	471₁₀ 2, 8, 16
25	110100111₂ 10, 8, 16	147₈ 10,2	30A₁₆ 10,2	360₁₀ 2, 8, 16
26	110101010₂ 10, 8, 16	135₈ 10,2	31E₁₆ 10,2	370₁₀ 2, 8, 16
27	110011010₂ 10, 8, 16	132₈ 10,2	1EA₁₆ 10,2	382₁₀ 2, 8, 16
28	110010011₂ 10, 8, 16	129₈ 10,2	1AD₁₆ 10,2	293₁₀ 2, 8, 16
29	101011001₂ 10, 8, 16	215₈ 10,2	2BA₁₆ 10,2	420₁₀ 2, 8, 16
30	101110100₂ 10, 8, 16	214₈ 10,2	2AC₁₆ 10,2	450₁₀ 2, 8, 16
31	101011001₂ 10, 8, 16	376₈ 10,2	B96₁₆ 10,2	296₁₀ 2, 8, 16
32	110001111₂ 10, 8, 16	276₈ 10,2	A9F₁₆ 10,2	309₁₀ 2, 8, 16
33	100101011₂ 10, 8, 16	435₈ 10,2	AB9₁₆ 10,2	298₁₀ 2, 8, 16
