5.2 Выбор методов обработки и обоснование выбора

Целью подраздела является выбор прогрессивных методов обработки для изготовления проектируемой модели и его обоснование.

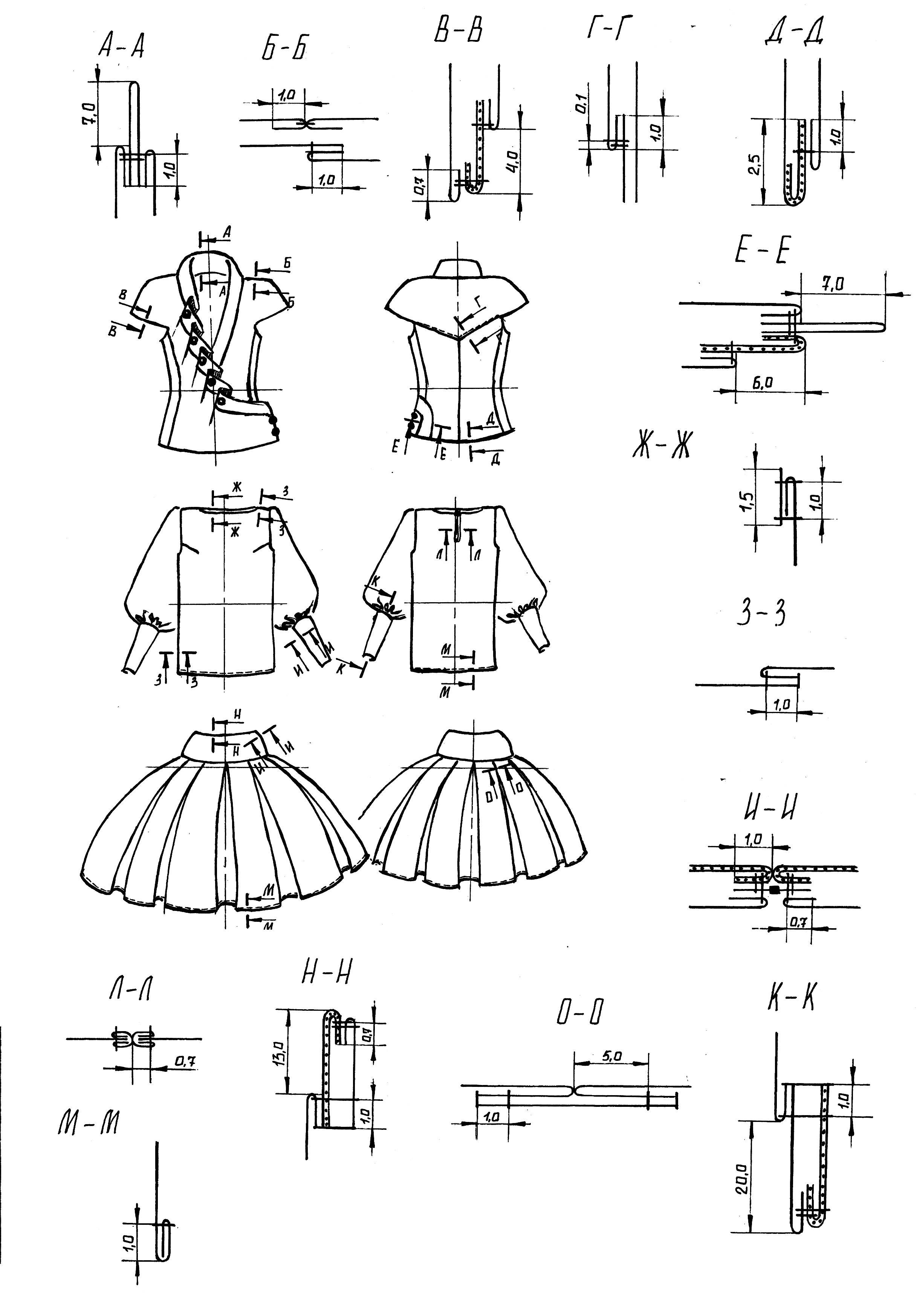

В ПЗ дается краткая характеристика технологической обработки отдельных узлов, имеющих отличие от методов поузловой обработки. Особенности обработки изображаются в виде сечения основных сборочных единиц изделия с обозначением величин технологических припусков или в виде ссылки на ГОСТ, ОСТ, РСТ (рис. 5.1) [24,35,38-40].

5.3 Градация лекал по размерам и ростам

Целью подраздела является выполнение чертежей градации лекал верха проектируемой модели на рекомендуемые в разделе 1.1. Группы размеров для градации лекал студенты устанавливают исходя из размера базовой конструкции изделия.

Градацию лекал выполняют по типовым схемам, представленным в методиках конструирования одежды [15,32] или по действующим в промышленности. Шкалы длин приведены в учебном пособии «Конструирование одежды» Куреновой С.В. [32].

При оформлении криволинейных контуров размноженных лекал рекомендуется воспользоваться лекалами базового размера.

Анализ результатов градации необходимо провести на основе проверки соответствия длин одноименных срезов лекал деталей базового размера и двух кратных размеров (меньшего и большего), полученных градаций. Измерение длин сопрягаемых срезов необходимо выполнять по линиям соединения этих срезов.

Рисунок 5.1 – Структурные схемы основных узлов комплекта

ГБОУ СПО УГКТиД 260903.КО.М-10-19.00.09.ПЗ			Блуза женская Градация по размерам		Спинка, полочка
					Масштаб	1:4
2013	12.11	Фамилия	Размер	84  96	Лист	1
Разраб.		Мельникова	Модель	М1019-09-03	Листов	3
Провер.		Азарова	Потреб.		Порядк. №	36

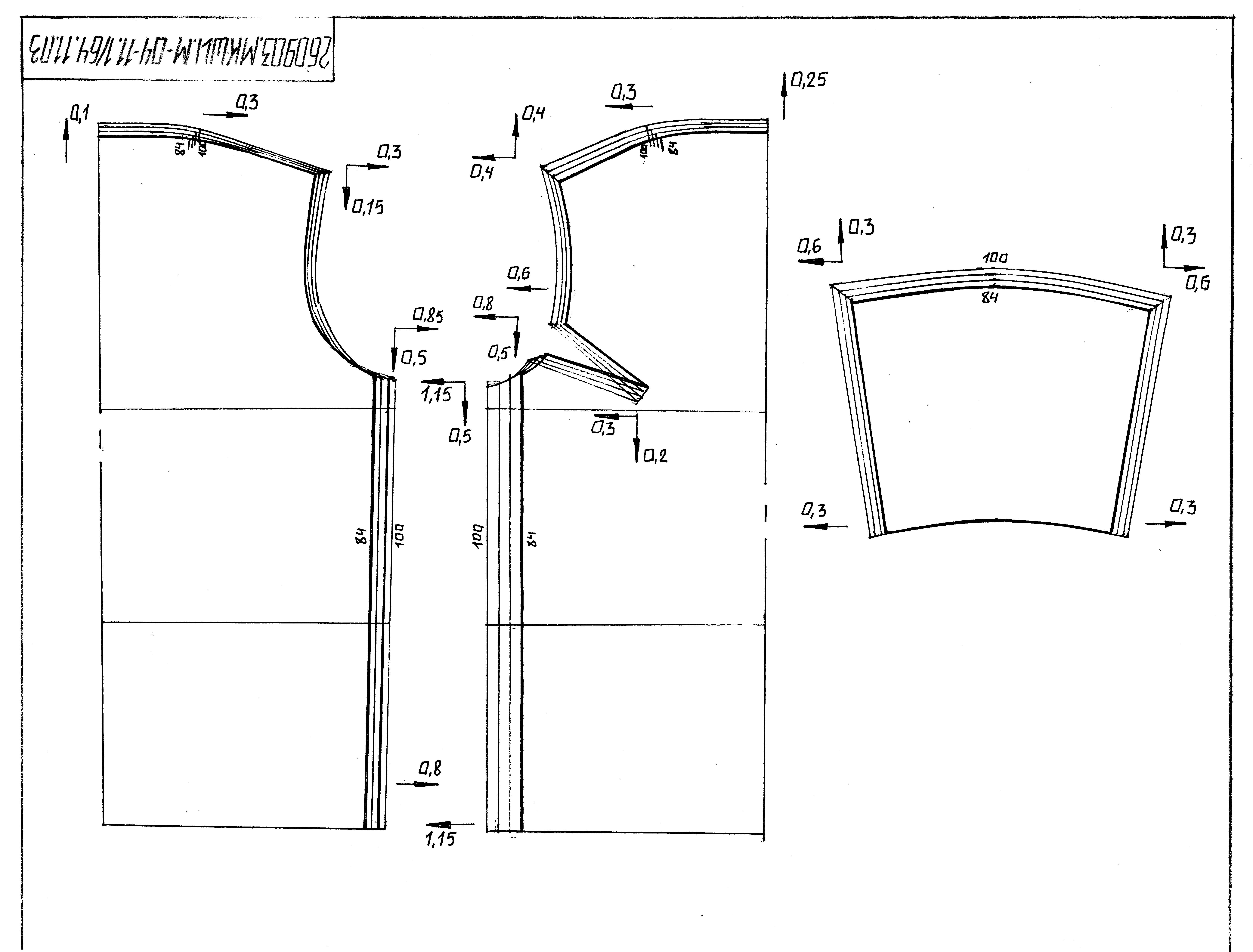

Рисунок 5.2 – Пример выполнения градации деталей изделия по размерам

5.4 Техническое описание проектируемой модели

Техническое описание на проектируемую модель разрабатывается в соответствии с документацией ЭП и ТП на основе рабочих чертежей (или лекал), по которым изготовлен образец.

Техническое описание модели состоит из большого количества форм, которые заполняются разными исполнителями по мере проработки модели (см. приложение Т). Оно содержит зарисовку модели, схему раскладки лекал, а также текстовые документы: описание художественного оформления модели, особенности её изготовления, спецификацию материалов и фурнитуры, спецификацию деталей и лекал, расчёт сложности обработки модели, таблицы измерения изделия и лекал, карту расхода материала и оценки уровня качества модели в баллах, а также перечень руководящих материалов для выпуска швейных изделий данной модели в массовом производстве. Техническое описание дополняют опытным образцом модели и комплектом лекал.

Полностью техническое описание составляется только на проектируемые модели, которые рекомендуются к внедрению. Обязательным для всех является включение таблиц: спецификация лекал и деталей кроя (таблица 5.2), измерения лекал и готового изделия (таблицы 5.6 - 5.8) (см. приложение Т).
