1.3.2. Теплоснабжение от котельных установок

В нетеплофицированных населенных пунктах для целей централизованного теплоснабжения, как правило, сооружаются водогрейные и паровые, а часто и комбинированные котельные установки различных мощностей, работающие на местных или привозных видах топлива. Принципиальные тепловые схемы таких систем представлены на рис. 1.3 и 1.4. По тепловой мощности и охвату своими тепловыми сетями территории города они условно подразделяются на городские – районные (РТС), квартальные (КТС), групповые (ГрТС) и домовые (ДТС), а также установки промышленных предприятий.

Котельная – комплекс технологически связанных тепловых энергоустановок, расположенных в обособленных производственных зданиях, встроенных, присоединенных или надстроенных помещениях с котлами, водонагревателями (в том числе с установками нетрадиционного способа получения тепловой энергии) и котельно-вспомогательным оборудованием, предназначенным для выработки теплоты.

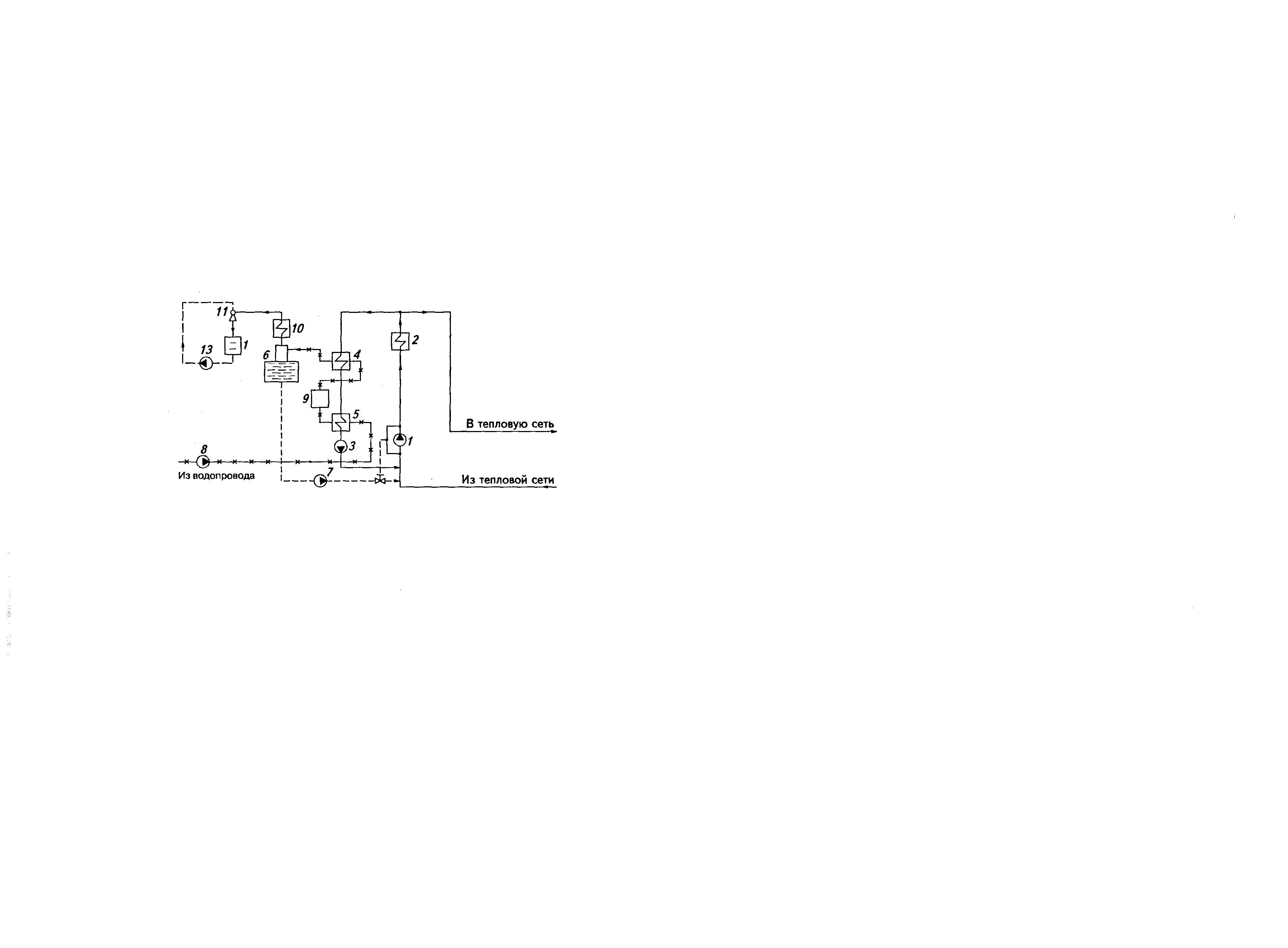

Рис. 1.3. Принципиальная тепловая схема районной – квартальной тепловой станции (РТС или КТС) с водогрейными котлами: 1 – сетевой насос; 2 – водогрейный котел; 3 – рециркуляционный насос; 4 – подогреватель подпиточной воды; 5 – подогреватель водопроводной воды; 6 – вакуумный деаэратор; 7 – подпиточный насос и регулятор подпитки; 8 – насос водопроводной воды; 9 – оборудование химводоподготовки; 10 – охладитель выпара; 11 – вакуумный водоструйный элеватор; 12 – бак – газоотделитель эжектора; 13 – эжекторный насос

Городские и районные котельные используются для теплоснабжения всех потребителей города – района жилой застройки и промышленной зоны, их часто называют тепловыми станциями, тепловая мощность которых составляет от 116 (100) до 580 – 700 (500 – 600) МВт (Гкал). Квартальные и групповые теплогенерирующие установки обслуживают отопительные нагрузки одного или нескольких кварталов или групп жилых домов, общественных зданий. Их тепловая мощность может составлять от 23 (10) до 116 (100) МВт (Гкал).

Теплоисточники промышленных предприятий служат для теплоснабжения этих предприятий или групп предприятий в промышленной зоне (рис. 1.4), а также примыкающих к ней кварталов жилых и общественных зданий. Тепловая мощность их может быть от десятка до нескольких сотен МВт. Котлы, используемые в теплогенерирующих установках, могут быть разных типов, например:

паровой стационарный котел – стационарный котел для получения пара;

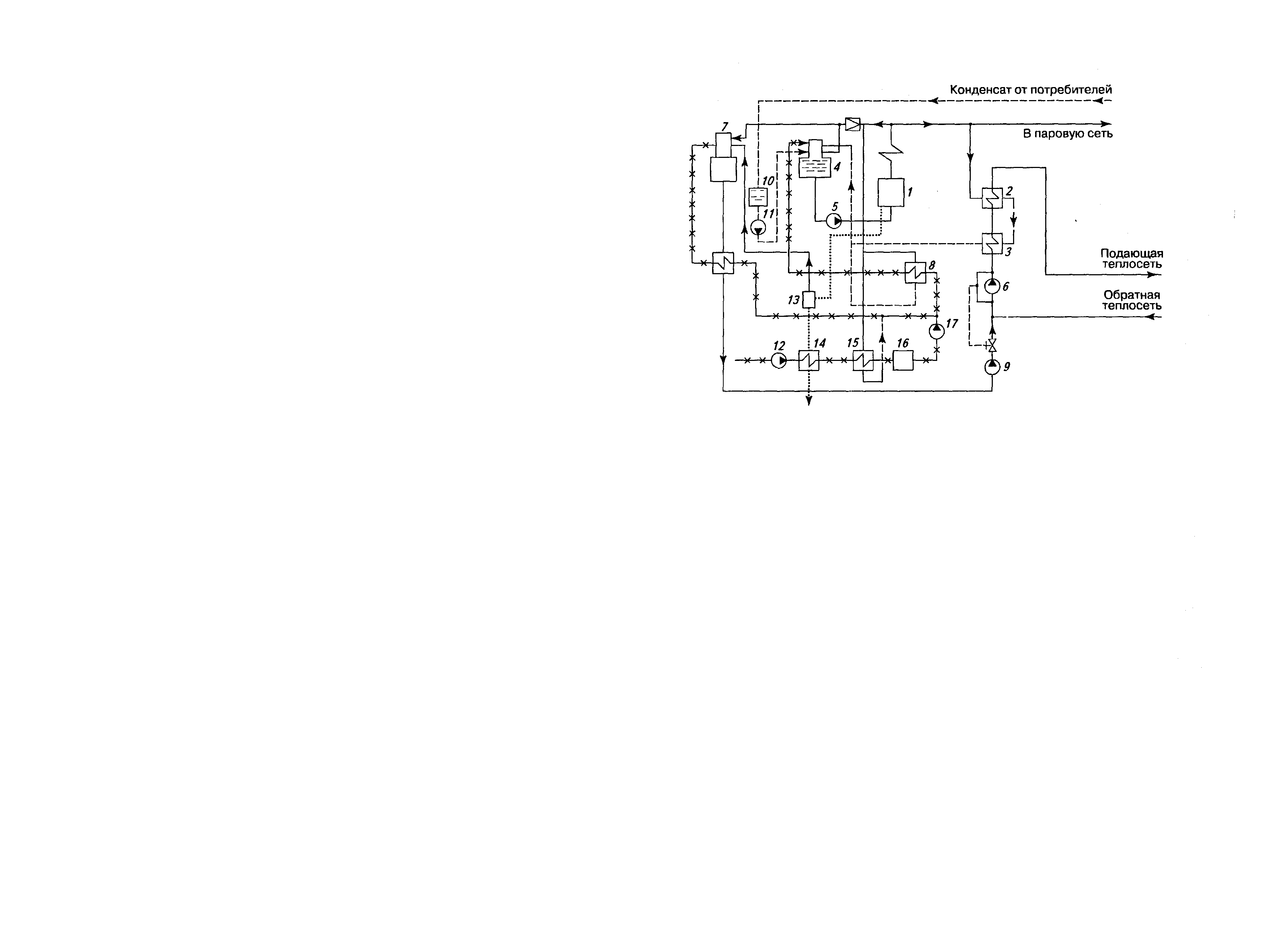

Рис. 1.4. Принципиальная тепловая схема паровой промышленной котельной.

1 – паровой котел низкого давления; 2 – пароводяной подогреватель сетевой воды второй ступени; 3 – пароводяной подогреватель сетевой воды первой ступени (охладитель конденсата); 4- термический деаэратор питательной воды котла; 5 – питательный насос котла; 6 – сетевой насос; 7 – вакуумный деаэратор подпиточной сетевой воды; 8 – подогреватели химически очищенной воды; 9 – подпиточный насос теплосети с регулятором подпитки; 10 – бак для сбора конденсата; 11 – конденсатный насос; 12 – повысительный насос водопроводной воды; 13 – сепаратор продувочной воды котла; 14 – охладитель продувочной воды котла; 15 – пароводяной подогреватель водопроводной воды; 16 – оборудование химводоподготовки; 17 – насос умягченной химически очищенной воды

водогрейный стационарный котел – стационарный котел для нагрева воды под давлением;

пароводяной стационарный котел – стационарный котел для одновременного получения пара и нагрева воды под давлением;

стационарный котел - утилизатор – стационарный котел, в котором используется теплоты отходящих горячих газов технологического процесса или двигателей;

энерготехнологический котел – стационарный котел, в топке которого осуществляется переработка технологических материалов;

электрический стационарный котел – стационарный котел, в котором для получения пара или нагрева воды используется электрическая энергия;

электродный стационарный котел – электрический стационарный котел, в котором используется теплота, выделяемая при протекании электрического тока через воду.

Выше были рассмотрены принципиальные схемы закрытых систем централизованного теплоснабжения.

На рис. 1 5 представлена принципиальная схема ТЭЦ с непосредственным водозабором из тепловых сетей.

Схема непосредственного водозабора весьма проста. Вместо сложных и дорогих тепловых пунктов с кожухотрубными или пластинчатыми подогревателями абонентский ввод представляется в виде смесителя, соединяющего местную сеть горячего водоснабжения с обеими трубами тепловой сети. Учет потребленной воды проводится по водомерам на линиях разбора или на обеих трубах ввода теплосети. На ТЭЦ для водоснабжения используются в больших количествах отходы низкотемпературной охлаждающей воды (конденсаторов, топочных панелей и др.). Местные установки ГВС у потребителя не подвергаются внутренней коррозии и зашламлению, так как вся сетевая вода проходит химическую очистку и деаэрацию. Но при этом на ТЭЦ необходимо сооружать мощные водоподготовительные установки и системы водоснабжения (чего не любят делать энергетики).

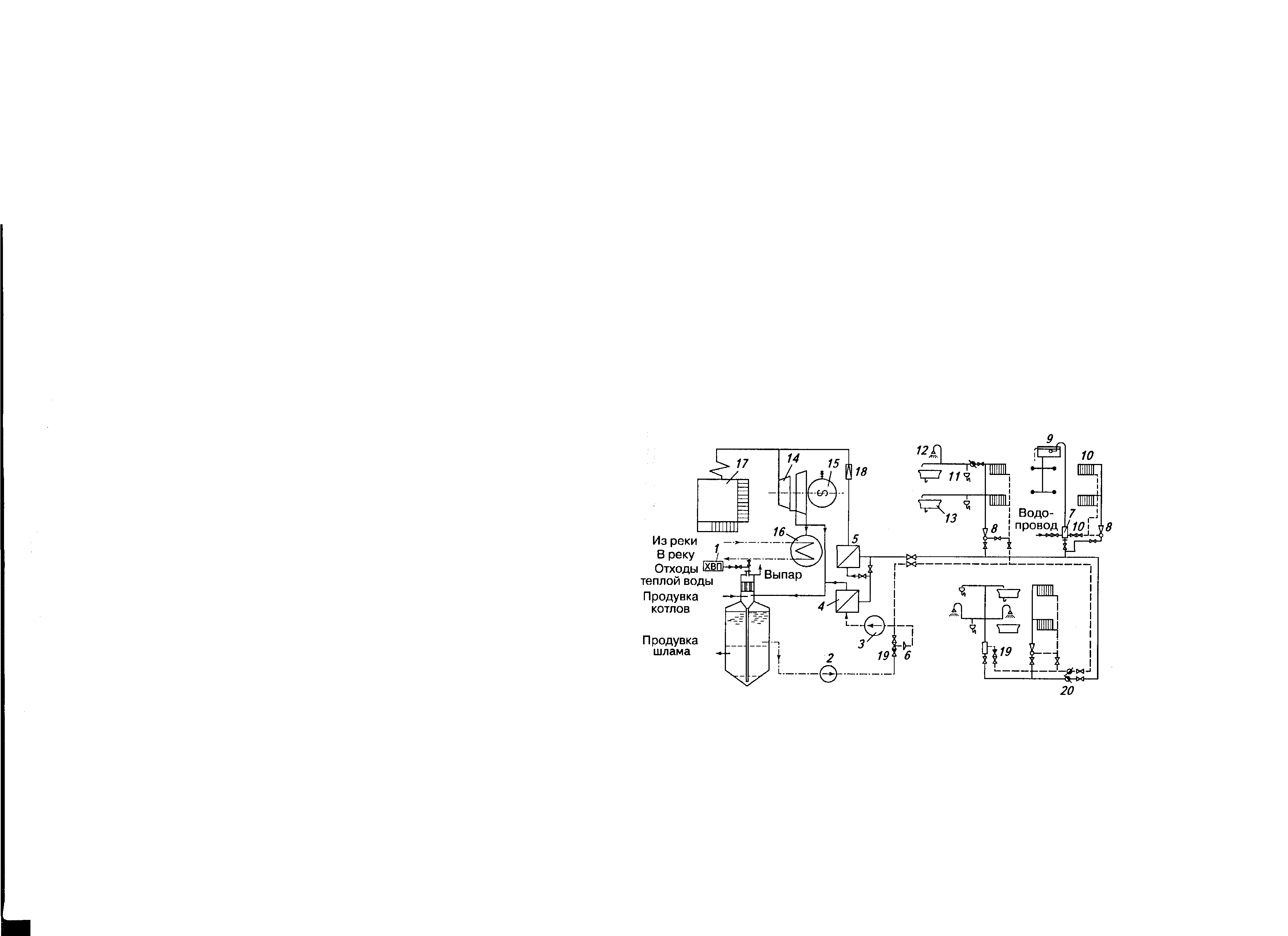

Рис. 1.5. Принципиальная схема ТЭЦ с непосредственным водозабором из тепловых сетей с термической стабилизацией подпиточной воды для тепловых сетей.

1 – водоподготовка; 2 – подпиточный насос; 3 – сетевой насос; 4 – основной бойлер; 5 – пиковый бойлер (или пиковый котел);6 – регулятор давления; 7 – смеситель; 8 – элеватор; 9 – бак- аккумулятор; 10 – отопительный прибор; 11 – раковина; 12 – душ; 13 – ванна; 14 – турбина; 15 – электрогенератор; 16 – конденсатор; 17 – котел; 18 – редукционно-охладительная установка; 19 – обратный клапан; 20 – водомер
