5.2. Влияние теплотехнических качеств ограждающих конструкций зданий на тепловой режим отапливаемых помещений
От теплотехнических качеств ограждающих конструкций здания зависит величина удельных тепловых нагрузок на систему отопления q, Вт/м2. По нормам СНиП41-01-2003 «Отопление, вентиляция и кондиционирование» в холодный и переходный периоды года в обслуживаемой зоне жилых, общественных и административно-бытовых помещений температура воздуха должна быть tв = 20 22 0С, относительная влажность
в = 45 30 %, скорость движения воздуха не более 0,2 м/с.
Работа системы отопления должна обеспечить подведение такого количества теплоты Qт.от., которое компенсирует теплопотери через наружные ограждения Qт.пот.тр. и нагрев наружного воздуха Qт.пи., поступающего путем инфильтрации (естественного проникновения) в помещение через неплотности в наружных ограждающих строительных конструкциях.

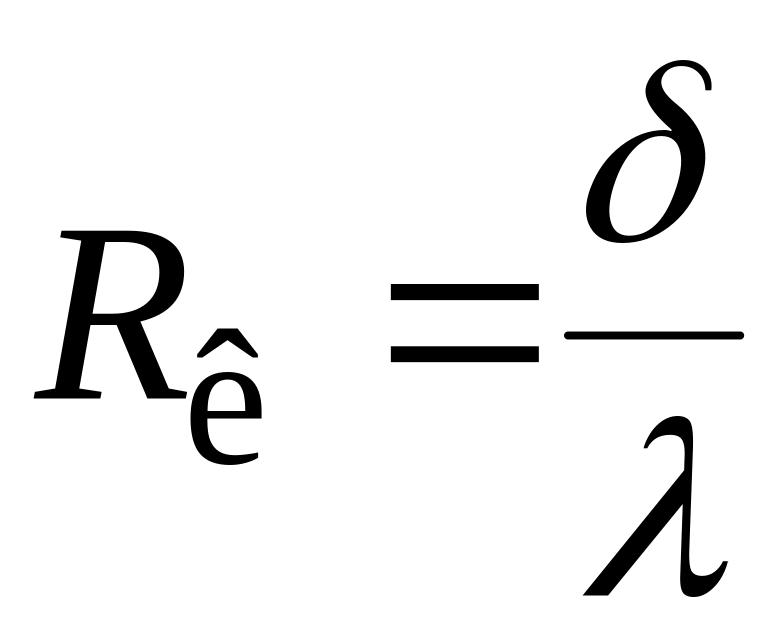

Способность строительных конструкций проводить теплоту оценивается через показатель термического сопротивления
Rк (м2·К/Вт):
,
где толщина слоя материала, м; расчетный коэффициент теплопроводности строительного материала, Вт/(м К) (находится по СНиП 23-02-2003 «Тепловая защита зданий»).
В целях снижения потерь теплоты в последние годы широко применяются в строительстве многослойные ограждающие конструкции с размещением внутри конструкции слоя тепловой изоляции. Для многослойной строительной конструкции термическое сопротивление определяется суммой термических сопротивлений отдельных слоев Rк(м2·К/Вт):
Rк = R1 + R2 + … Rn
где R1, R2, …Rn термические сопротивления слоев из однородного материала (м2·К/Вт), вычисляется по выше приведенной формуле.

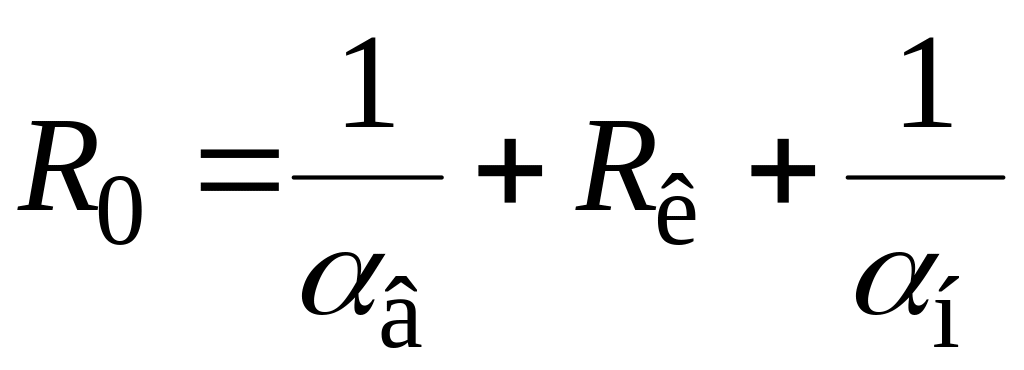

Сопротивление теплопередачи строительной ограждающей конструкции R0 (м2 К/Вт) определяется по зависимости:
,
где Rк термическое сопротивление однослойной или многослойной ограждающей конструкции; в = 8,7 Вт/(м2·К) коэффициент теплоотдачи внутренней поверхности ограждающих конструкций (стен, полов и потолков);
в = 8,7 Вт/(м2·К) коэффициент теплоотдачи (для зимних условий) наружной поверхности ограждающих конструкций (наружных стен, покрытий и перекрытий).
Системы отопления рассчитываются на климатические условия, определяемые по СНиП.

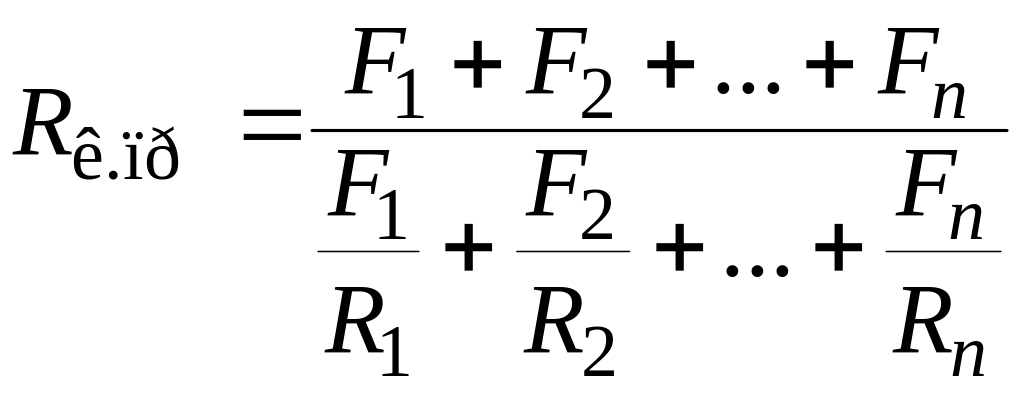

Для различных строительных конструкций наружных ограждений вычисляется приведенный коэффициент термического сопротивления Rк.пр (м2 К/Вт):
,
где F1, F2,…Fn поверхности наружных ограждений, м2;
R1, R2,…Rn термические сопротивления однослойных или многослойных конструкций, м2·К/Вт.
Теплопотери от теплопередачи Qт.пот.тр, Вт тепловой поток через наружные ограждения площадью Fн вычисляются по формуле
Qт.пот.тр
=
,
здесь tнх расчетная температура наружного воздуха в холодный период года.
Такие потери называют трансмиссионными.
Вторая составляющая нагрузки на систему отопления связана с нагревом поступающего в помещение холодного наружного воздуха, необходимого для вентиляции. Тепловой поток Qт.пн, Вт, на нагрев приточного наружного воздуха Lп.н вычисляется по зависимости
Qт.пн = Lп.н п.н ср(tв – tнх) / 3,6,
где п.н средняя массовая плотность нагреваемого воздуха, кг/м3; ср=1 кДж/(кг·К) теплоемкость воздуха; 3,6 переводной коэффициент, кДж, в Вт·ч; Lп.н объем инфильтруемого наружного воздуха, м3/ч.
Значительное снижение потребности в теплоте достигается путем использования теплоты вытяжного воздуха на нагрев приточного наружного воздуха.
Особенно это актуально для административных и общественных зданий при нахождении людей на рабочих местах более трех часов.
В настоящее время имеются компьютерные программы расчета теплопотерь через ограждающие конструкции зданий. Особенности теплотехнических качеств и размеры ограждающих конструкций вводятся в программу и по результатам расчетов получаются исходные данные о теплопотерях для проектирования систем отопления зданий.
Расчетные данные о теплотехнических качествах и размерах ограждающих конструкций здания заносятся в «Энергетический паспорт здания». В паспорт заносят данные о термическом сопротивлении всех наружных ограждающих конструкций и вычисленный приведенный трансмиссионный коэффициент термического сопротивления Rк.пр.
