4.4. Гидравлические режимы и их регулирование

Общие принципы гидравлического расчета трубопроводов систем водяного отопления применимы и для расчета теплопроводов тепловых сетей, но с учетом некоторых их особенностей. Так, в расчетах теплопроводов принимаются турбулентное движение воды (скорость воды больше 0,5 м/с, пара больше 20 

30 м/с, т.е. квадратичная область расчета), значения эквивалентной шероховатости внутренней поверхности стальных труб больших диаметров, мм, принимают для: паропроводов k = 0,2; водяной сети k = 0,5; конденсатопроводов k = 0,5  1,0.

Расчетные расходы теплоносителя по отдельным участкам тепловой сети определяются как сумма расходов отдельных абонентов с учетом схемы присоединения подогревателей горячего водоснабжения (рис. 4.1).

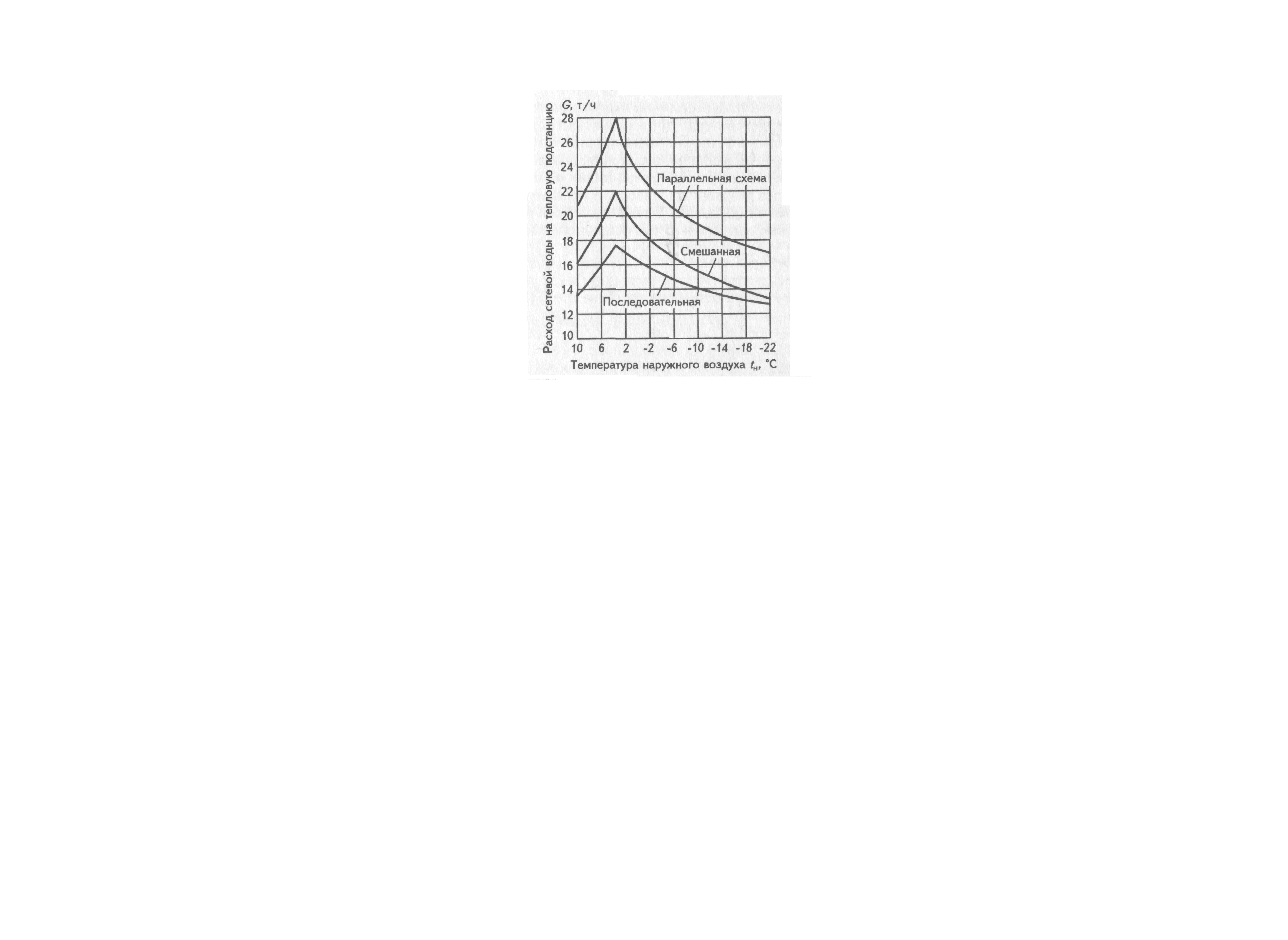

Рис. 4.1. Расход сетевой воды на индивидуальном тепловом пункте при различных схемах присоединения подогревателей горячего водоснабжения и максимальной нагрузке горячего водоснабжения. Температурный график отопительный. Расчетная нагрузка отопления

Q₀ = 1,16 МВт при t_н = -22 ⁰С; нагрузка горячего водоснабжения: средняя Q₀^ср = 0,364 МВт; максимальная Q₀^max = 0,728 МВт

Как следует из рисунка, наибольшие расходы сетевой воды отмечаются при параллельной схеме, а наименьшие при последовательной схеме включения подогревателей ГВС. Кроме того, необходимо знать оптимальные удельные падения давления в трубопроводах, которые предварительно определяются технико-экономическим расчетом. Обычно их принимают равными 0,3  0,6 кПа для магистральных тепловых сетей и до

2 кПа  для ответвлений.

При проведении гидравлических расчетов используются схемы и геодезический профиль теплотрассы с указанием размещения источников теплоснабжения, потребителей теплоты и расчетных нагрузок. Для ускорения и упрощения расчетов вместо таблиц в последние годы используются компьютерные и графические программы.

4.5. Пьезометрический график

При проектировании и в эксплуатационной практике для учета взаимного влияния геодезического профиля района, высоты абонентских систем, действующих напоров в тепловой сети широко пользуются пьезометрическими графиками. По ним нетрудно определить напор (давление) и располагаемое давление в любой точке сети и в абонентской системе для динамического и статического состояния системы. Рассмотрим построение пьезометрического графика, при этом будем считать, что напор и давление, падение давления и потеря напора связаны следующими зависимостями: Н = р/, м (Па/м);

Н = р/, м·(Па/м); h = R/ (Па), где Н и Н  напор и потеря напора, м (Па/м); р и р  давление и падение давления, (Па);

  массовая плотность теплоносителя, кг/м³; h и R  удельная потеря напора (безразмерная величина) и удельное падение давления (Па/м).

При построении пьезометрического графика в динамическом режиме за начало координат принимают ось сетевых насосов, взяв эту точку за условный нуль, строят профиль местности по трассе основной магистрали и по характерным ответвлениям (отметки которых отличаются от отметок основной магистрали). На профиле в масштабе вычерчивают высоты присоединяемых зданий, затем, приняв предварительный напор на всасывающей стороне коллектора сетевых насосов Н_вс = 10  15 м, наносится горизонталь А₂Б₄ (рис. 4.2, а). От точки А₂ откладывают по оси абсцисс длины расчетных участков теплопроводов (с нарастающим итогом), а по оси ординат из концевых точек расчетных участков  потери напора на этих участках. Соединив верхние точки этих отрезков, получим ломаную линию А₂Б₂, которая и будет пьезометрической линией обратной магистрали. Каждый вертикальный отрезок от условного уровня А₂Б₄ до пьезометрической линии А₂Б₂ обозначает собой потери напора в обратной магистрали от соответствующей точки до циркуляционной насосной на ТЭЦ.

Рис. 4.2. Пьезометрический график
